SMA Solar Technology AG Puesta en servicio
Instrucciones de instalación Sensorbox-IES100914 45
8. Coloque el terminal de pantalla.
9. Tienda el cable de comunicación RS485 desde el RS485-Power Injector hasta la Sunny
SensorBox.
Sunny SensorBox
10. Abra la Sunny SensorBox (véase página 62).
11. Desenrosque la tuerca de unión del racor
atornillado situado en la parte inferior derecha de
la Sunny SensorBox y extraiga el tapón obturador.

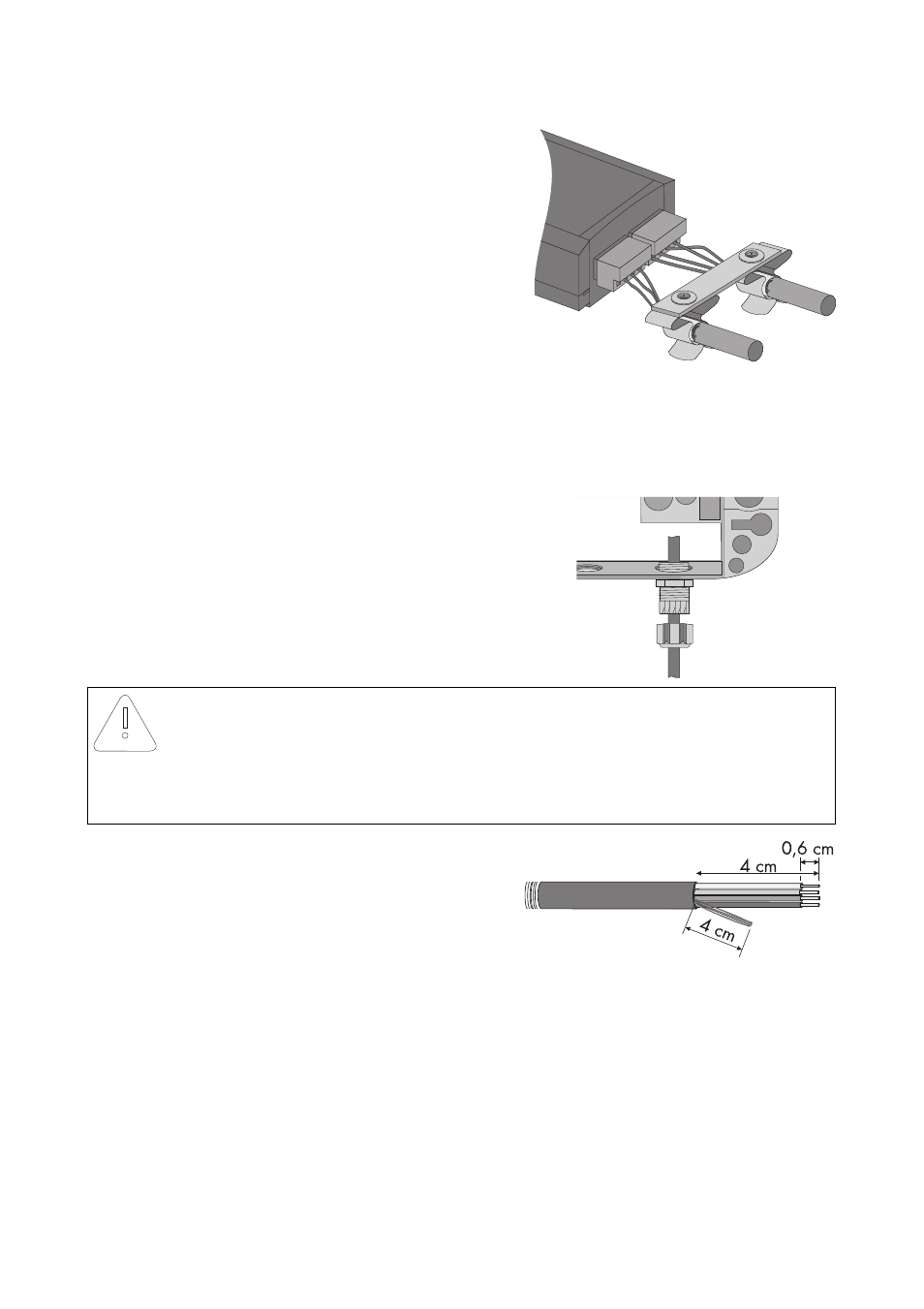

12. Introduzca el cable de comunicación RS485 en la
carcasa de la Sunny SensorBox a través de la
tuerca de unión y el racor atornillado.
13. Retire 4 cm de la cubierta del cable de
comunicación RS485 en la Sunny SensorBox.
14. Pele los conductores aprox. 6 mm.
15. Tuerza el apantallamiento del cable formando una
trenza. Sólo se requerirá el apantallamiento del
cable si se desea conectar otra Sunny SensorBox.
16. Cubra el apantallamiento del cable con el tubo flexible aislante. Deje 4 cm del apantallamiento
del cable fuera del tubo flexible aislante.
¡PRECAUCIÓN!
La Sunny SensorBox puede resultar dañada por restos metálicos o de cable en
el equipo.
• Al trabajar con el cable hay que prestar atención para que no caiga ningún resto
metálico del apantallamiento o del cable dentro de la Sunny SensorBox abierta.
