Puesta en servicio SMA Solar Technology AG
56 Sensorbox-IES100914 Instrucciones de instalación
7.6.3 Conexión de la Sunny SensorBox al SMA Power Injector con
Bluetooth
SMA Power Injector con Bluetooth

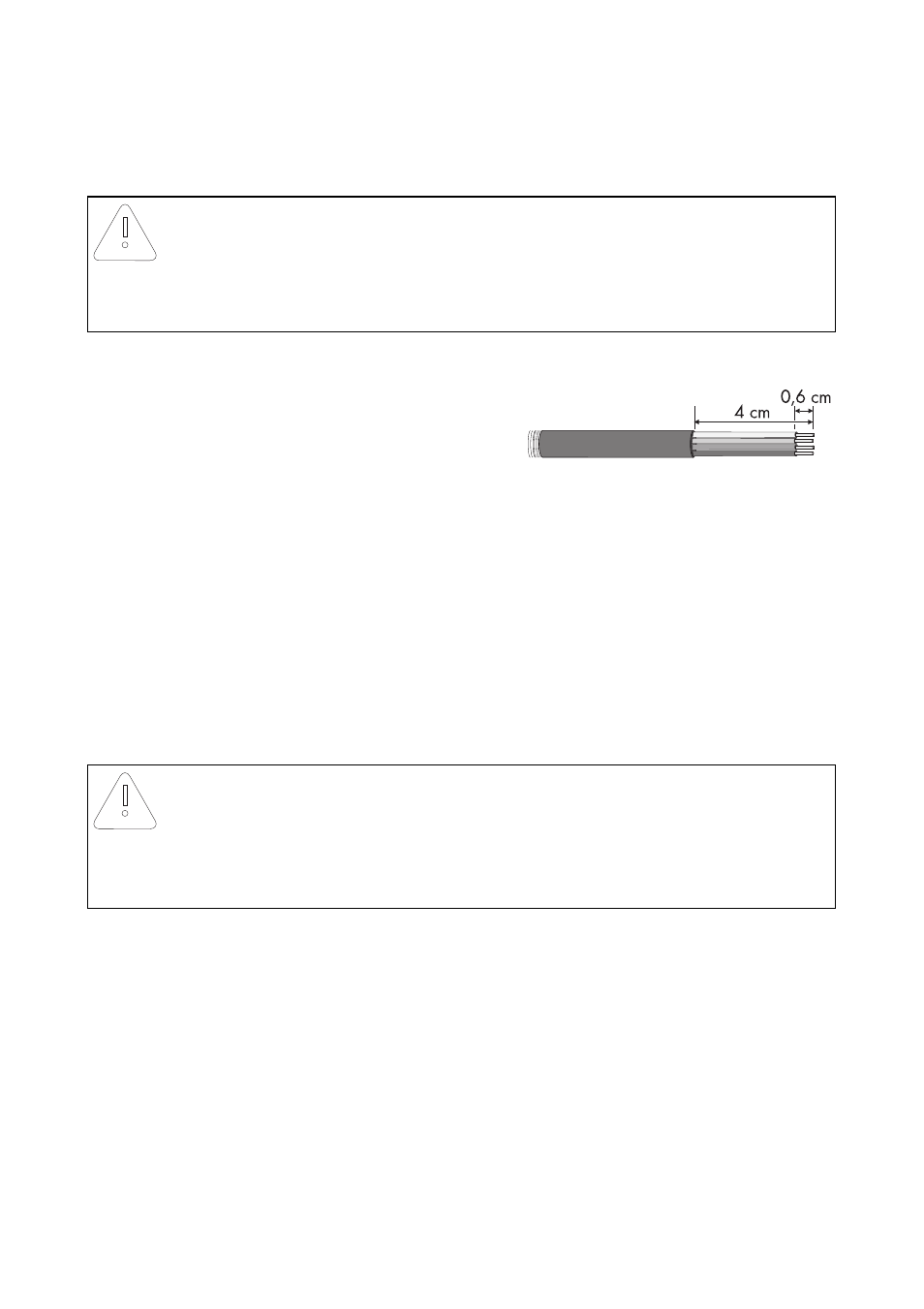

1. Retire 4 cm de la cubierta del cable de
comunicación RS485 en el
SMA Power Injector con Bluetooth.
2. Pele 4 conductores aprox. 6 mm.
3. Recorte los conductores y el apantallamiento del cable que no sean necesarios hasta la
cubierta del cable.
4. Una los conductores del cable con el conector.
Anote los colores de los conductores:
+12 V ________________________
GND ________________________
D+ ________________________
D - ________________________
5. Inserte el conector en el conector hembra "DEVICE" del SMA Power Injector con Bluetooth.
6. Tienda el cable de comunicación RS485 desde el SMA Power Injector con Bluetooth hasta la
Sunny SensorBox.
Sunny SensorBox
7. Abra la Sunny SensorBox (véase página 62).
8. Desenrosque la tuerca de unión del racor atornillado situado en la parte inferior derecha de la
Sunny SensorBox y extraiga el tapón obturador.
¡PRECAUCIÓN!
Daños del SMA Power Injector con Bluetooth o del soporte.
El SMA Power Injector con Bluetooth puede aflojarse del soporte y caer al suelo.
• Sujete el SMA Power Injector Bluetooth cuando retire o inserte el cable.
¡PRECAUCIÓN!
No se garantiza la funcionalidad del SMA Power Injector con Bluetooth en caso
de conexión incorrecta.
Al conector hembra "DEVICE" sólo puede conectarse 1 Sunny SensorBox.
• No conecte ningún otro equipo al conector hembra "DEVICE".
