Puesta en servicio
SMA Solar Technology AG
46
Sensorbox-IES100914
Instrucciones de instalación

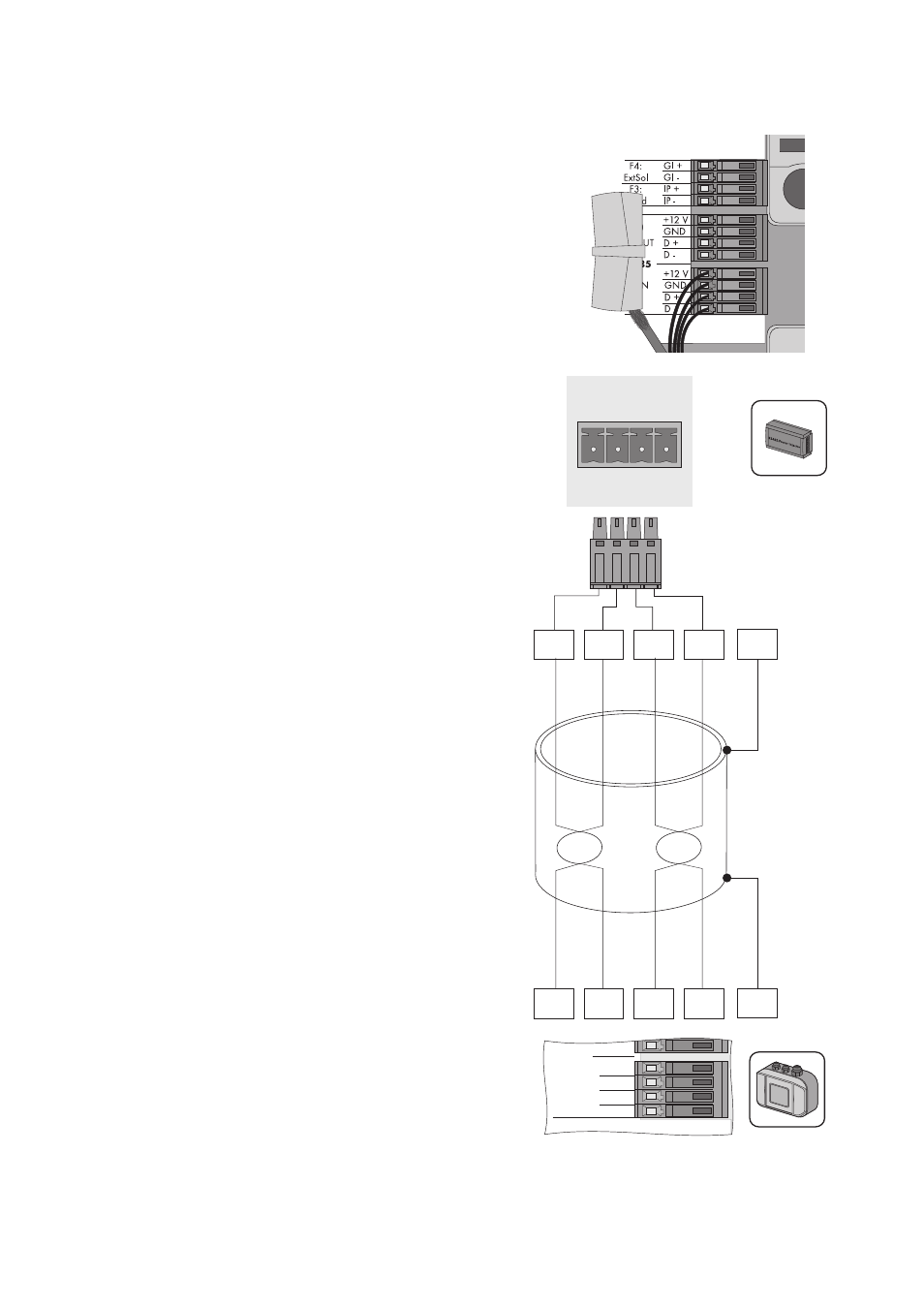

17. Introduzca el apantallamiento del cable libre dentro
del borne.
18. Conecte los conductores del cable a los bornes
"RS485 F1: IN" de la Sunny SensorBox. Observe los
colores de los conductores del cable que ha
anotado.
19. Compruebe que la junta del racor atornillado esté bien colocada.
+12V
GND
D+
D-
RS485 + Power
OUT
D+
GND
+12V
D-
D+
GND
+12V
D-
PE
PE
+12 V
GND
D +
D -
F1: IN
RS485
D -
