7.2 Conexión del sensor de temperatura del módulo
1. Abra la Sunny SensorBox (véase página 62).
2. Desenrosque la tuerca de unión del racor atornillado
situado en la parte inferior izquierda de la Sunny
SensorBox y extraiga el tapón obturador.
3. Introduzca el cable del sensor en la carcasa de la
Sunny SensorBox a través de la tuerca de unión y el
racor atornillado situado en la parte inferior
izquierda y apriete bien el racor atornillado.

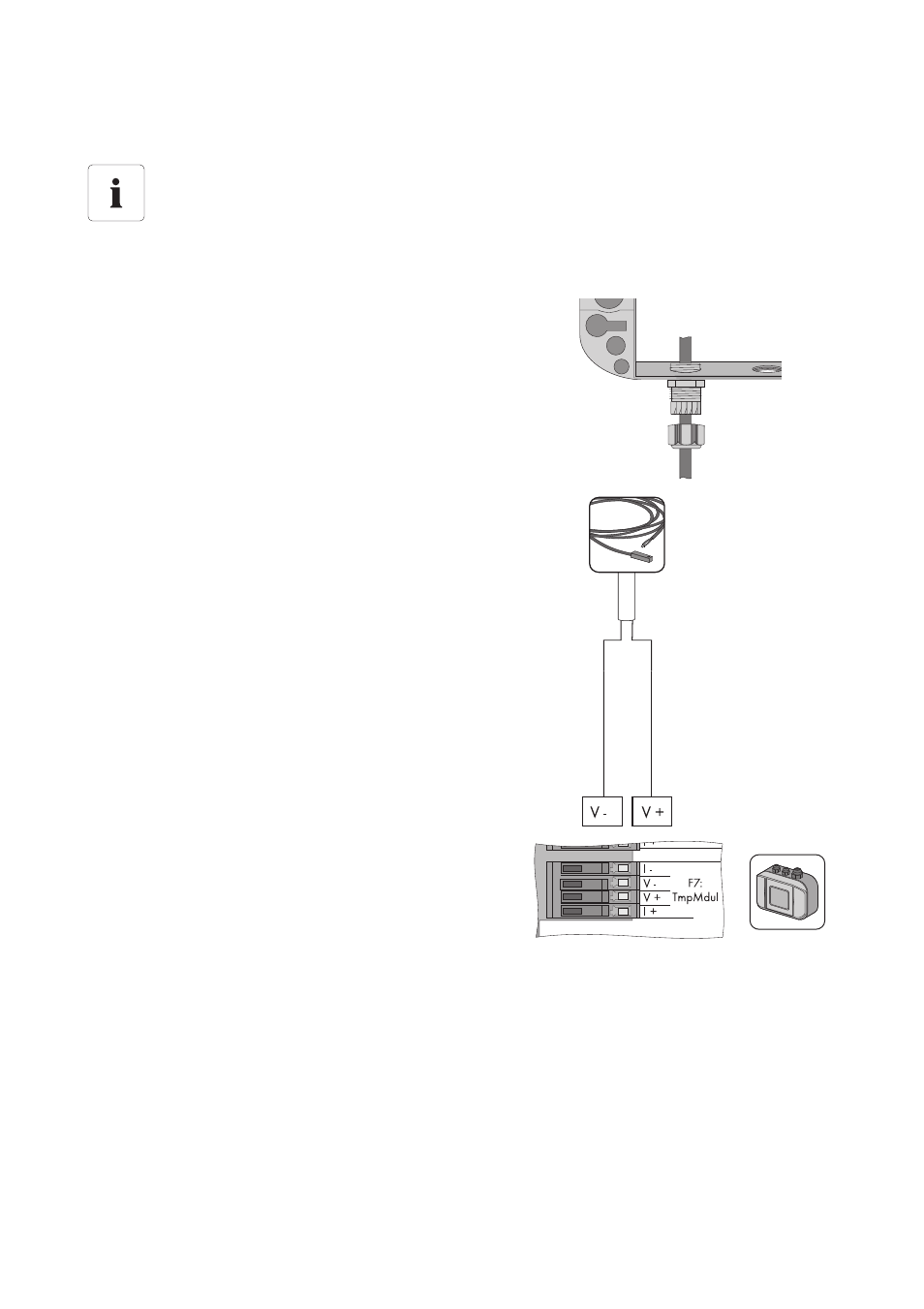

4. Conecte el sensor al terminal "F7: TmpMdul" de la
Sunny SensorBox. La polaridad de los cables es
arbitraria.
5. Compruebe que la junta del racor atornillado esté bien colocada.
6. Enrosque a mano la tuerca de unión en el racor atornillado para fijar el cable (par de 0,8 Nm).
7. Tienda el cable de forma segura y con el material de fijación adecuado.
☑ El sensor de temperatura del módulo está conectado.
Ahora ya puede conectar más sensores o conectar la Sunny SensorBox a través del RS485-Power
Injector o del SMA Power Injector con Bluetooth y ponerla en servicio.
Longitud del cable con una conexión con técnica de 2 conductores
La conexión se realiza mediante un cable de 2,5 metros de largo. El cable no puede
alargarse ni acortarse. La precisión de medición depende de la longitud del cable.
