SMA Solar Technology AG Puesta en servicio
Instrucciones de instalación Sensorbox-IES100914 51

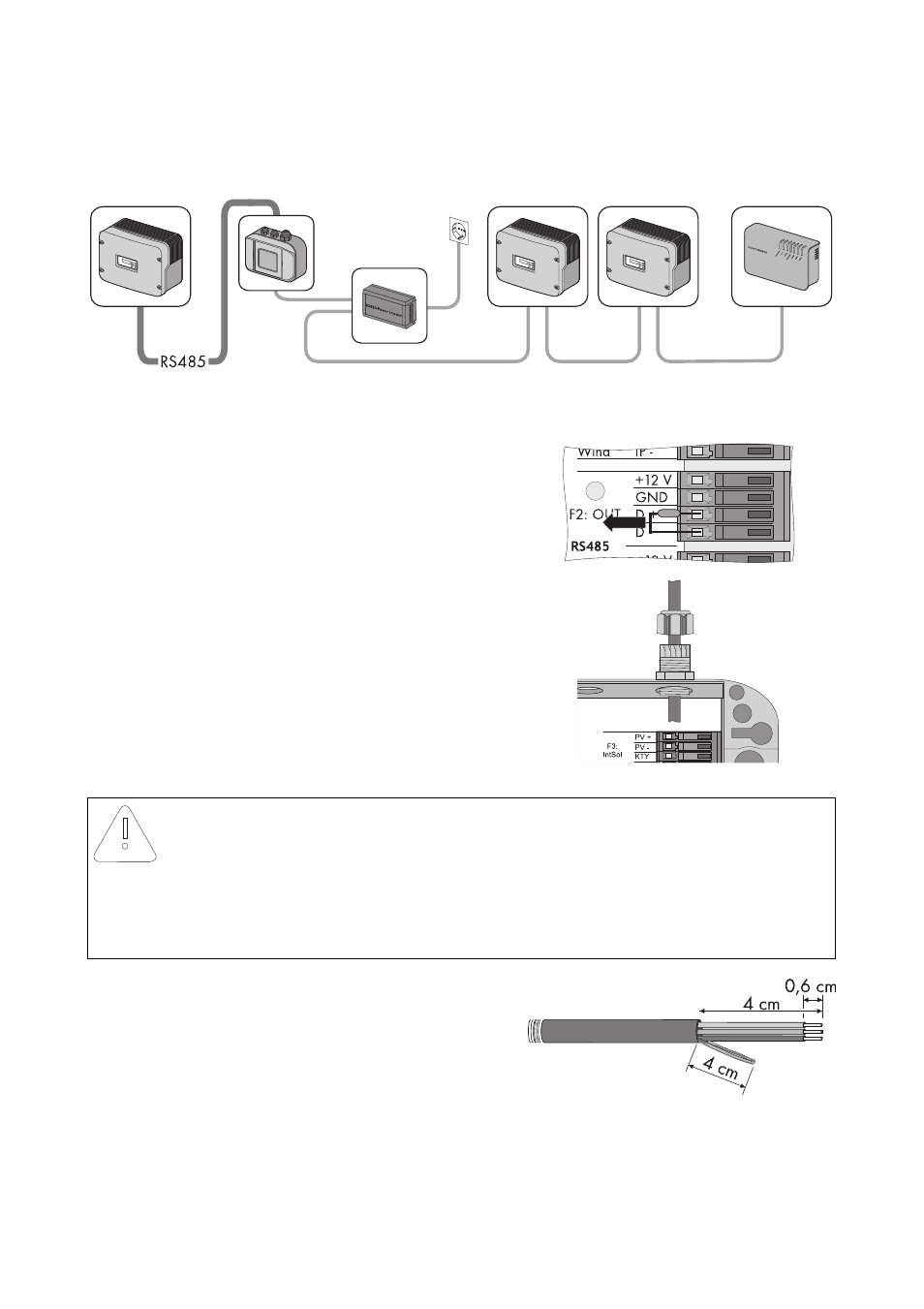

7.5.5 Conexión de la Sunny SensorBox a otro elemento conectado
al bus RS485
1. Abra la Sunny SensorBox (véase página 62).
2. Retire la resistencia terminal de "F2: OUT RS485" en
la Sunny SensorBox.
3. Desenrosque la tuerca de unión del racor
atornillado situado en la parte superior derecha de
la Sunny SensorBox y extraiga el tapón obturador.
4. Introduzca el cable de comunicación RS485 en la
carcasa de la Sunny SensorBox a través de la
tuerca de unión y el racor atornillado.
5. Retire 4 cm de la cubierta del cable de
comunicación RS485 en la Sunny SensorBox.
6. Pele los conductores aprox. 6 mm.
7. Tuerza el apantallamiento del cable formando una
trenza.
8. Cubra el apantallamiento del cable con el tubo flexible aislante. Deje 4 cm del apantallamiento
del cable fuera del tubo flexible aislante.
¡PRECAUCIÓN!
La Sunny SensorBox puede resultar dañada por restos metálicos o de cable en
el equipo.
• Al trabajar con el cable hay que prestar atención para que no caiga ningún resto
metálico del apantallamiento o del cable dentro de la Sunny SensorBox abierta. En
caso de que esto suceda, retire los restos metálicos o de cable.
