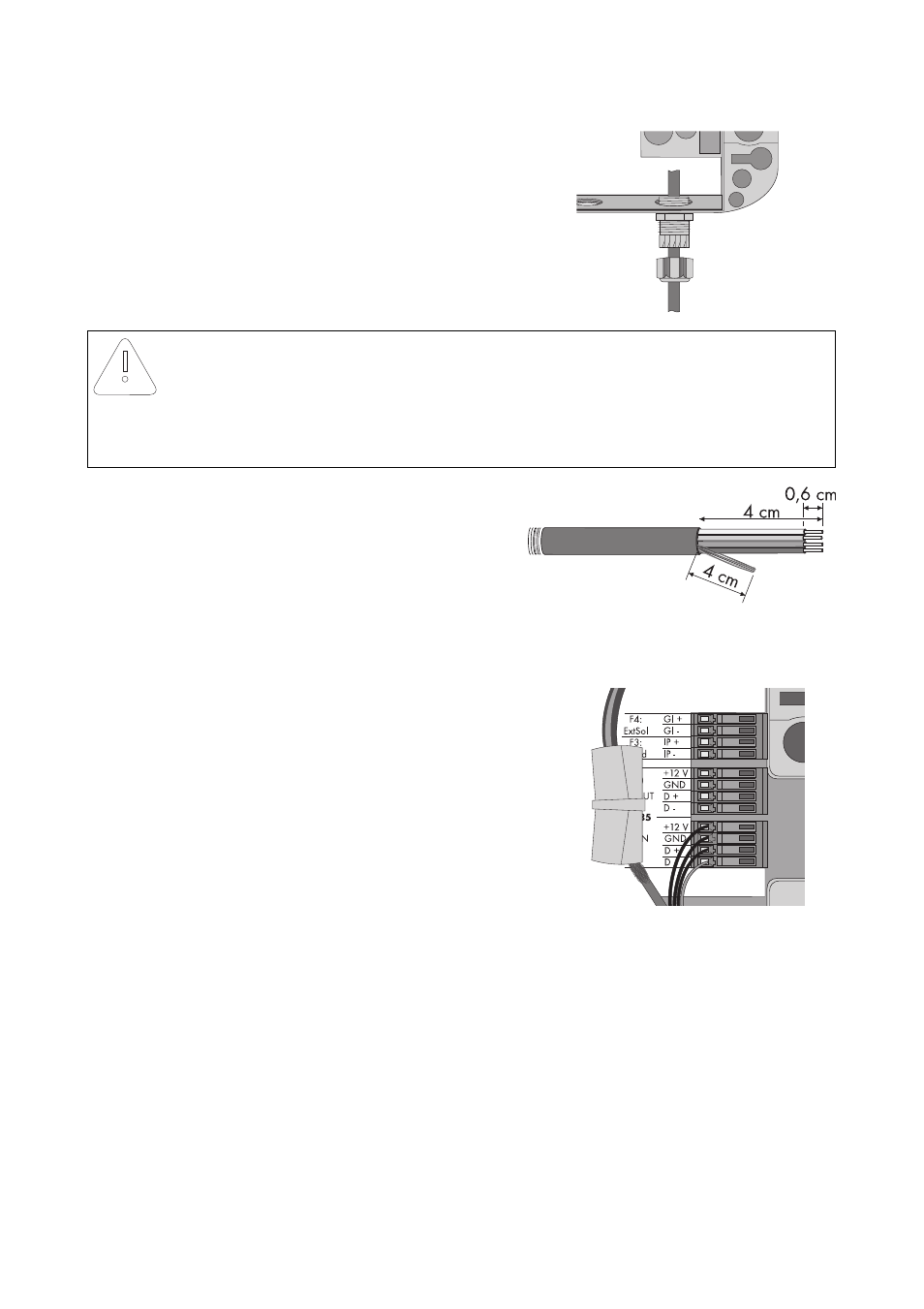

9. Introduzca el cable de comunicación RS485 en la
carcasa de la Sunny SensorBox a través de la
tuerca de unión y el racor atornillado.
10. Retire 4 cm de la cubierta del cable de
comunicación RS485 en la Sunny SensorBox.
11. Pele los conductores aprox. 6 mm.
12. Tuerza el apantallamiento del cable formando una
trenza.
13. Cubra el apantallamiento del cable con el tubo flexible aislante. Deje 4 cm del apantallamiento
del cable fuera del tubo flexible aislante.
14. Introduzca el apantallamiento del cable libre junto
con el cable de toma a tierra de la Sunny SensorBox
dentro del borne.
¡PRECAUCIÓN!
La Sunny SensorBox puede resultar dañada por restos metálicos o de cable en
el equipo.
• Al trabajar con el cable hay que prestar atención para que no caiga ningún resto
metálico del apantallamiento o del cable dentro de la Sunny SensorBox abierta.
