11 Localización de fallos SMA America, LLC
82 SB3-5TLUS22-IA-es-16 Instrucciones de instalación
5. Asegúrese de que los hilos de los varistores estén bien metidos en el borne.
6. Extraiga la herramienta de inserción de los contactos de la caja de bornes.

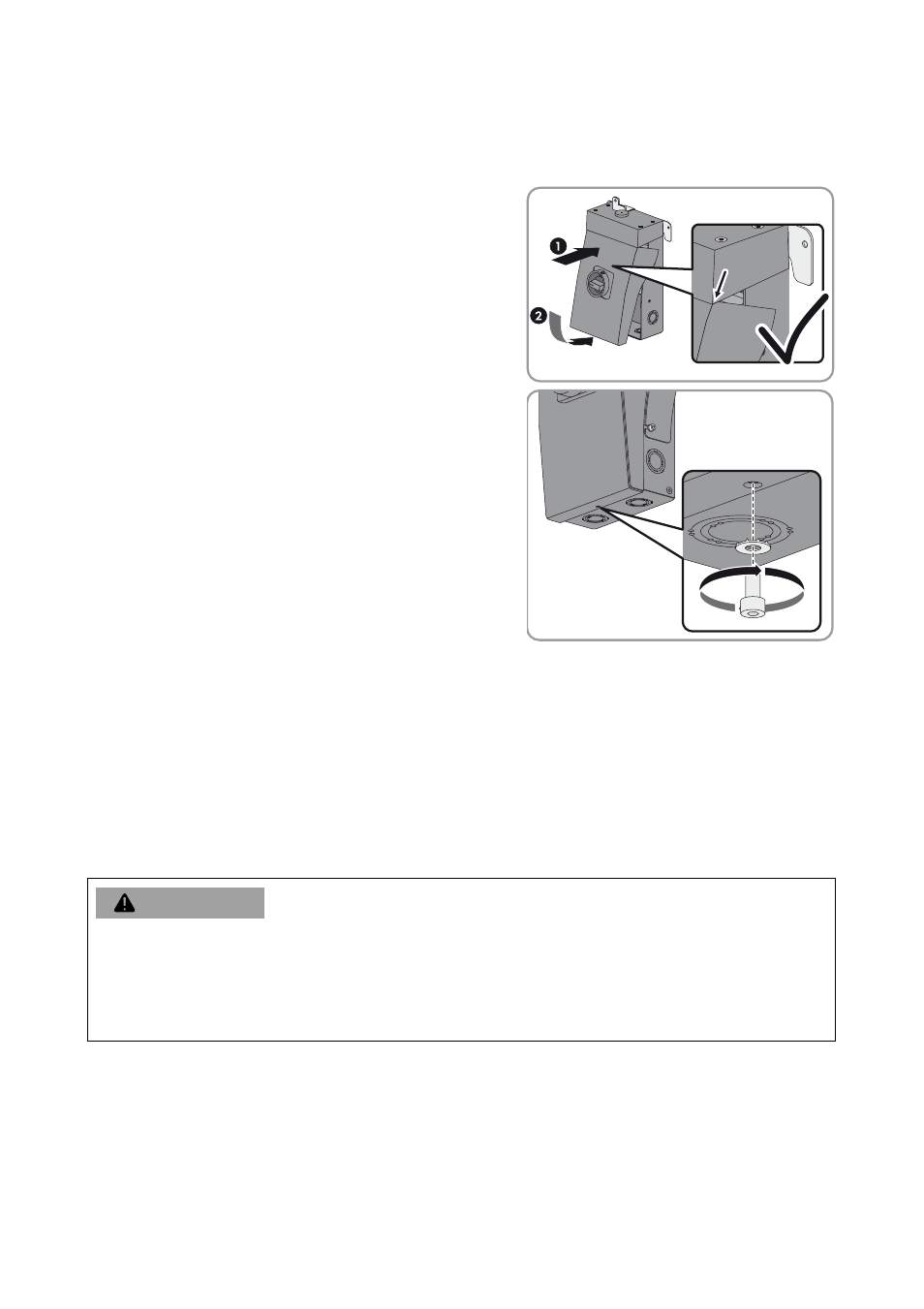

7. Deslice la tapa del DC Disconnect inclinándola un
poco por debajo del borde superior de la carcasa
y apriétela hacia abajo. La tapa debe quedar
perfectamente enrasada con el borde de la
carcasa.
8. Atornille la tapa del DC Disconnect con una llave
Allen y su tornillo y su arandela de cierre (ancho 4;
par de apriete: 44 in.-lbs. [5 Nm]).
9. Ponga en funcionamiento el inversor (consulte el capítulo 7.2).
11.7 Aparece el aviso "Electr. arc detected"
✖ Existe un arco voltaico en el sistema fotovoltaico.
✖ El LED amarillo permanece encendido.
✖ El sistema AFCI se ha activado y el Sunny Boy se encuentra en un estado de bloqueo
permanente.
1. Desconecte el inversor y el DC Disconnect de la tensión (consulte el capítulo 10.1).
☑ Espere hasta que el aviso desaparezca.
2. Lleve a cabo una localización de fallos en el sistema fotovoltaico: Compruebe que todos los
strings fotovoltaicos cuentan con la tensión en vacío correcta.
"5&/$*“/
Peligro de incendio por arco voltaico
• Para comprobar si la activación del AFCI es errónea siga el orden que se describe a
continuación.
• No desactive el AFCI de forma permanente.
Cerrar el DC Disconnect
