SMA America, LLC 6 Conexión eléctrica
Instrucciones de instalación SB3-5TLUS22-IA-es-16 35
6.2 Vista general del área de conexión
6.2.1 Área de conexión del inversor

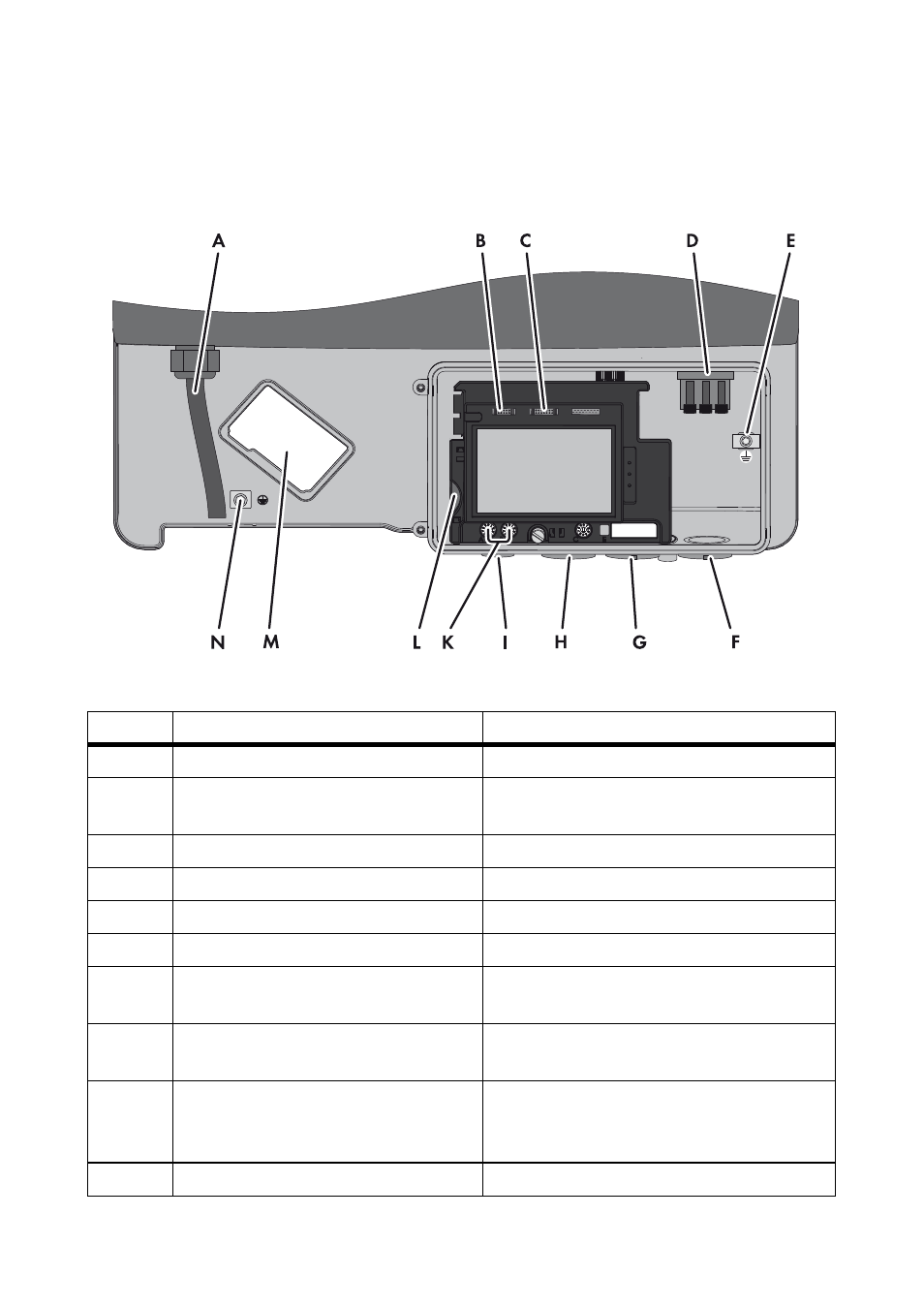

Imagen 11: Área de conexión del interior del inversor
Posición Denominación Explicación
A Cable de CC Para conectar el inversor y el DC Disconnect
B Toma de conexión Para conectar el módulo electrógeno de
emergencia
C Toma de conexión Para conectar la interfaz de comunicación
D Borne Para los cables de CA
E Conexión a tierra Para el Equipment Grounding Conductor
F Abertura en la carcasa (
3
⁄
4
in. [19 mm]) Para el racor de paso de los cables de CA
G Abertura en la carcasa (
3
⁄
4
in. [19 mm]) Para el racor de paso opcional del cable de
datos
H Abertura en la carcasa (
3
⁄
4
in. [19 mm]) Para el racor de paso del cable de conexión
del módulo electrógeno de emergencia
I Abertura en la carcasa Para el racor atornillado de paso del cable
de conexión del equipamiento adicional de
ventiladores*
K Interruptores giratorios Para ajustar el idioma y la norma nacional
