5 Montaje SMA America, LLC
30 SB3-5TLUS22-IA-es-16 Instrucciones de instalación

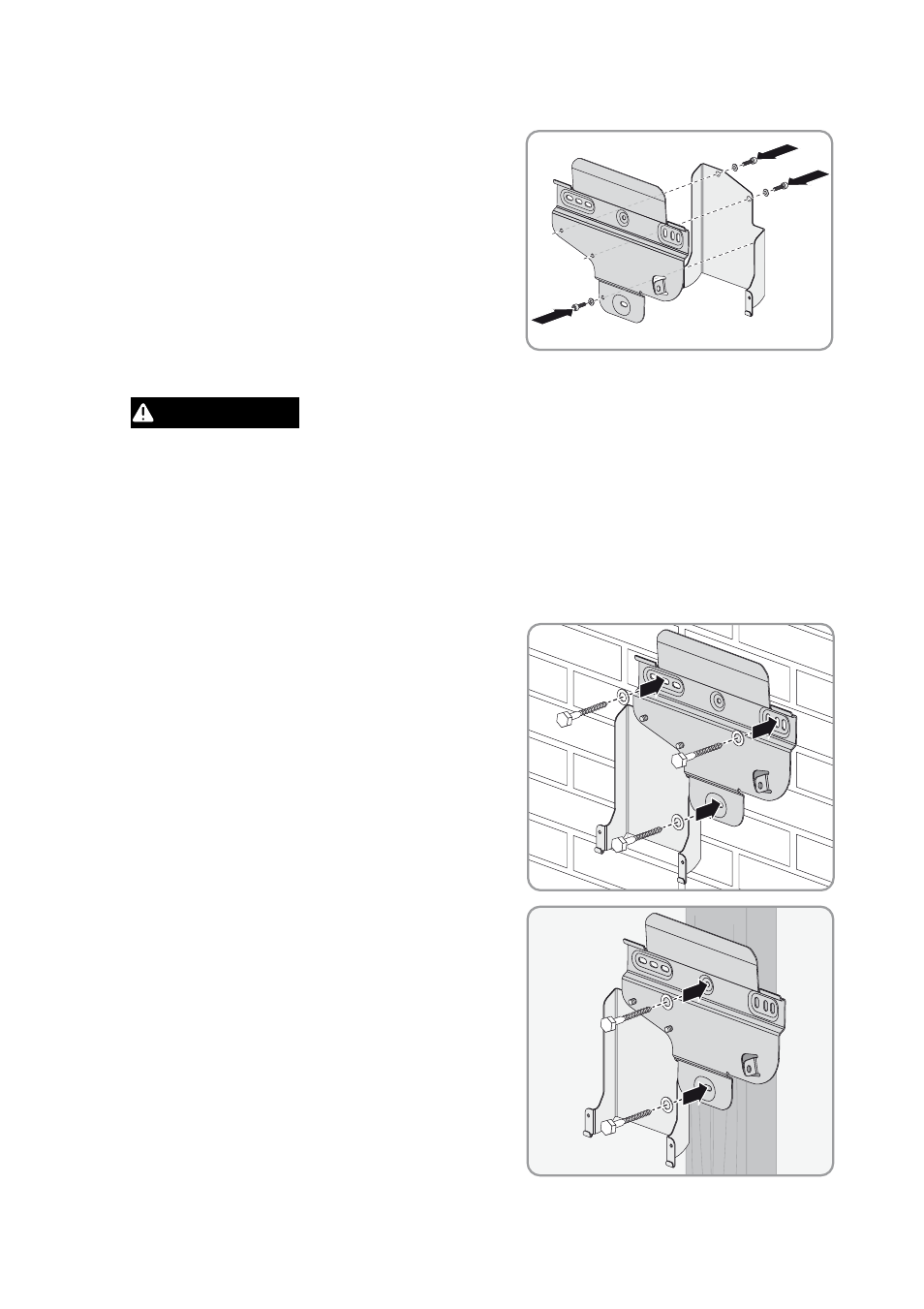

1. Atornille el soporte del DC Disconnect al soporte
mural del inversor con los tornillos y las arandelas
de cierre suministrados utilizando una llave Allen
(ancho 4; par de apriete: 44 in.-lbs. [5.0 Nm]).
Apriete los dos tornillos superiores (M5 x 12)
desde atrás y el inferior (M5 x 8) desde delante.
2. Nivele el soporte mural en el lugar de montaje.
4. Marque la posición de los taladros con la ayuda del soporte mural y atornille el soporte con
tornillos y arandelas.
• En caso de montaje en una pared de piedra,
utilice un agujero de la derecha y otro de la
izquierda, así como el agujero inferior del
soporte mural.
• En caso de montaje en un tabique de yeso con
un soporte o un poste, utilice los dos agujeros
del centro.
3. "%7&35&/$*"
Peligro de muerte por descarga eléctrica o explosión al taladrar cables o tuberías
Detrás de los puntos de montaje puede haber tuberías de gas o cables eléctricos que podrían
sufrir daños al practicar los agujeros para el soporte mural.
• Asegúrese de que no haya conductos de abastecimiento detrás de los puntos de fijación.
