7 Puesta en servicio SMA America, LLC
52 SB3-5TLUS22-IA-es-16 Instrucciones de instalación
7.2 Puesta en servicio del inversor
Requisitos:
☐ La protección contra sobrecorriente de CA y el dispositivo de desconexión de CA deben estar
correctamente diseñados.
☐ El inversor debe estar correctamente montado y cerrado.
☐ El DC Disconnect debe estar correctamente montado y cerrado.
☐ Todos los cables deben estar correctamente conectados.

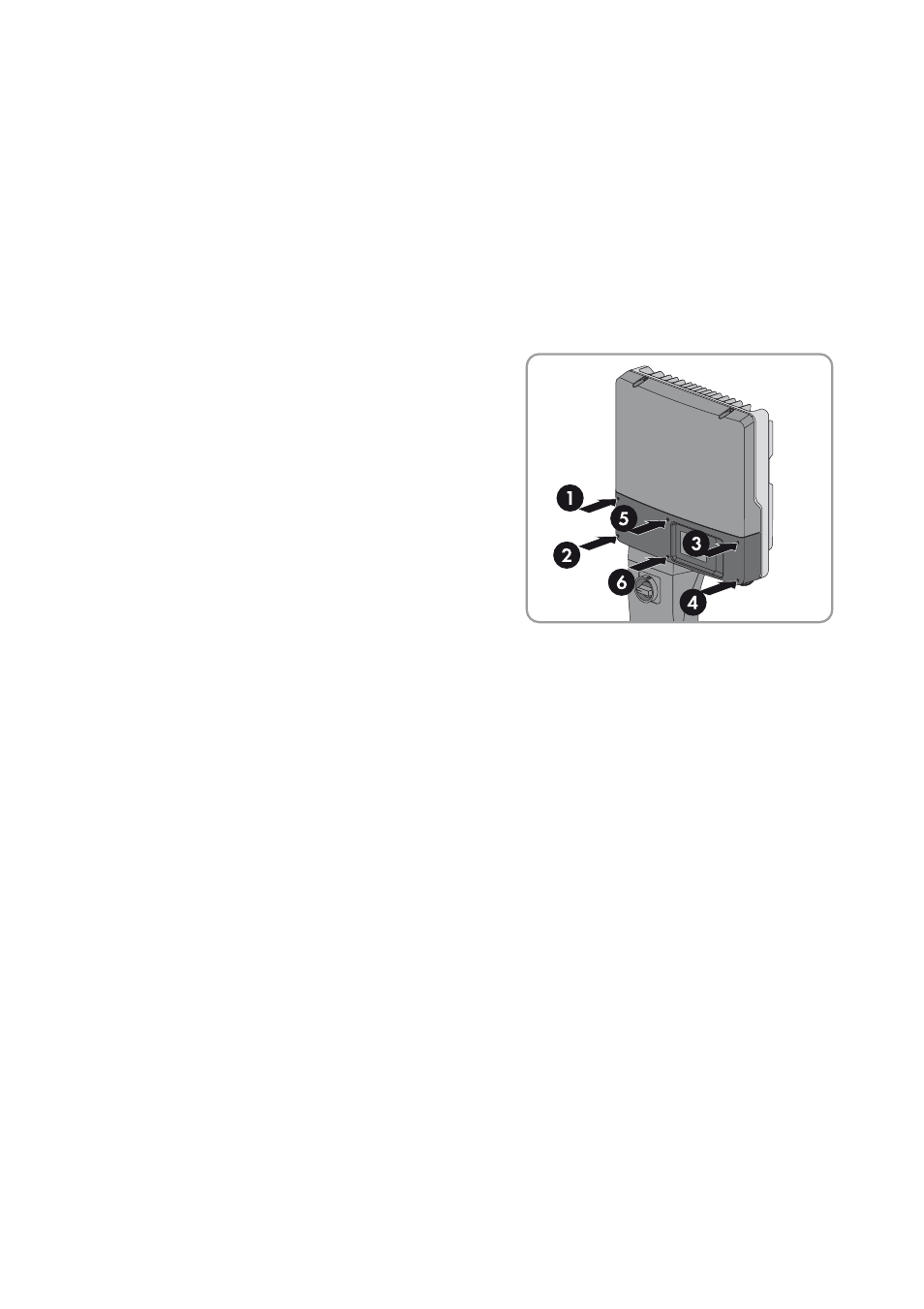

1. Coloque la tapa inferior de la carcasa sobre esta
con los seis tornillos y atorníllela con una llave Allen
(ancho 3) siguiendo el orden de 1 a 6
(par de apriete: 18 in.-lbs. [2.0 Nm]).
2. Conecte o cierre todos los disyuntores y seccionadores de CA del circuito eléctrico de salida
del inversor.
3. Si hay un seccionador de CC externo, conéctelo o ciérrelo.
4. Gire el interruptor del DC Disconnect hasta la posición On.
☑ El inversor lleva a cabo una autocomprobación AFCI.
☑ El led verde se enciende y la pantalla muestra el tipo de equipo, la versión de firmware, el
nombre del equipo, el registro de datos nacionales y el idioma. En caso de comunicación
mediante Speedwire, a continuación del nombre del equipo se indican también el estado de
las versiones de los módulos de comunicación.
El inversor inyecta a red.
✖ ¿El led verde parpadea?
Posible causa del fallo: la tensión de entrada de CC aún es demasiado baja o el inversor
está monitorizando la red pública.
• Cuando la tensión de entrada de CC sea suficiente, el inversor se pondrá en marcha.
✖ ¿Se enciende el led rojo y en la pantalla aparecen un mensaje de error y un número de
evento?
• Solucione el fallo (consulte el capítulo 11 “Localización de fallos”, página 60).
✖ ¿El led azul está encendido o parpadea?
• Solucione la avería de comunicación (consulte el capítulo 9.3 “Señales de los ledes”,
página 55).
