6 Conexión eléctrica SMA America, LLC
42 SB3-5TLUS22-IA-es-16 Instrucciones de instalación
6.4.3 Conexión del generador fotovoltaico
1. Desconecte o abra todos los disyuntores y seccionadores de CA del circuito eléctrico de salida
del inversor y asegúrelos para que no puedan volver a conectarse.
2. Si hay un seccionador de CC externo, desconéctelo o ábralo.
3. Si no hay ningún seccionador de CC externo, cubra los módulos fotovoltaicos con material
opaco o separe los conectores de los módulos.
4. Asegúrese de que no haya tensión en los cables de CC del generador fotovoltaico.

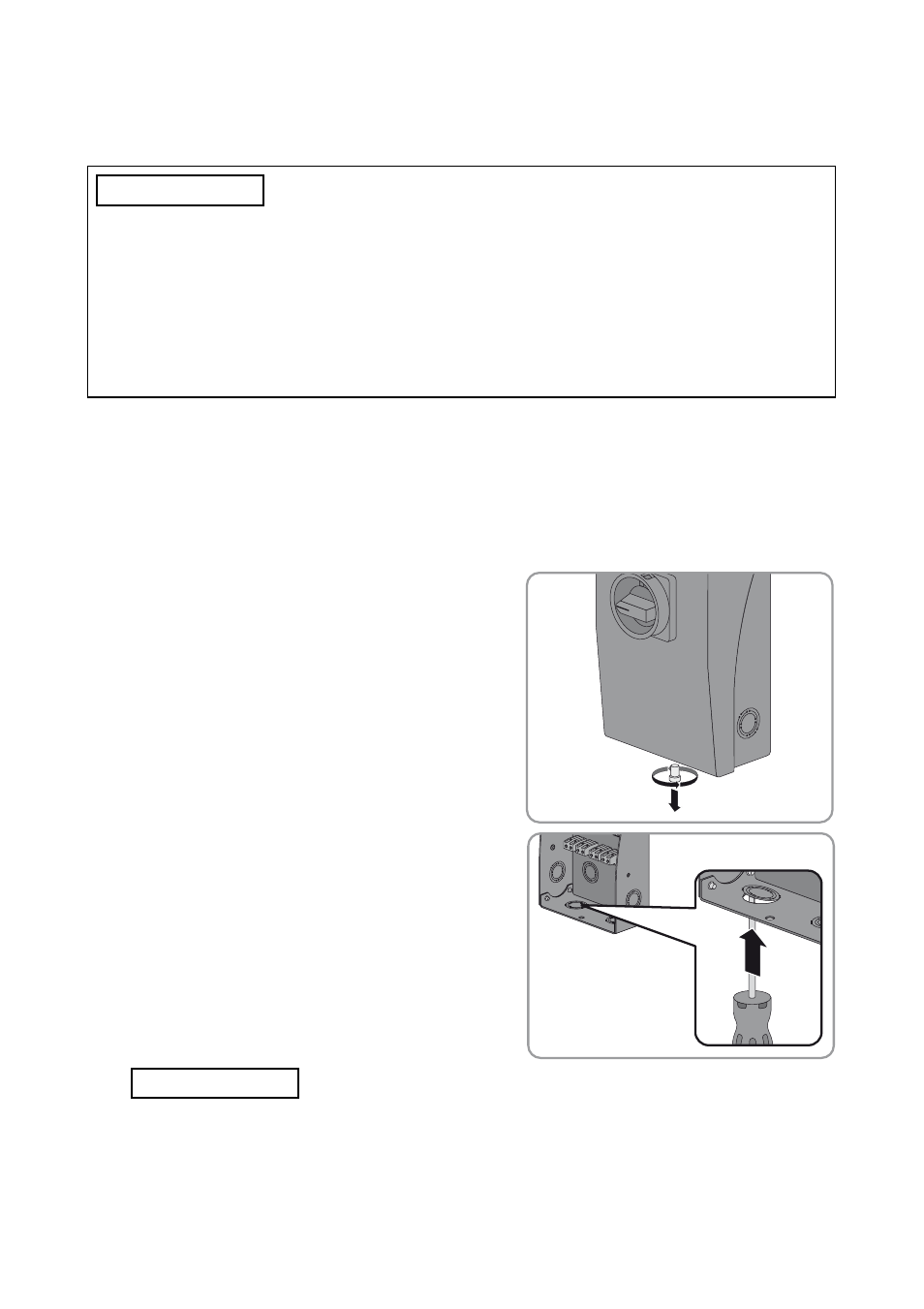

5. Afloje el tornillo de la parte inferior del
DC Disconnect con una llave Allen (ancho 4) y
retire la tapa.
6. Abra el número de agujeros necesario para
instalar los racores en el lado deseado del
DC Disconnect (diámetro:
1
⁄
2
in.,
3
⁄
4
in. o 1 in.).
13&$"6$*“/
Daños irreparables en el inversor a causa de la sobretensión
Si la tensión en vacío de los módulos fotovoltaicos supera la tensión máxima de sistema del
inversor, este podría sufrir daños irreparables debido a la sobretensión.
• Asegúrese de que la tensión en vacío de los módulos fotovoltaicos no supere la tensión de
entrada máxima del inversor.
• En caso contrario, no conecte ningún string al inversor y revise el diseño de la instalación
fotovoltaica.
7. 13&$"6$*“/
Daños en el DC Disconnect por puntos de rotura controlada más grandes de lo normal
Si los puntos de rotura controlada son más grandes de lo normal, podría penetrar humedad
en el DC Disconnect y dañar los componentes electrónicos.
• No agrande los puntos de rotura controlada.
