6 Conexión eléctrica
SMA America, LLC
36
SB3-5TLUS22-IA-es-16
Instrucciones de instalación
*El SB 6000TL-US/7000TL-US/7700TL-US está equipado de serie con un ventilador.
6.2.2 Área de conexión del DC Disconnect

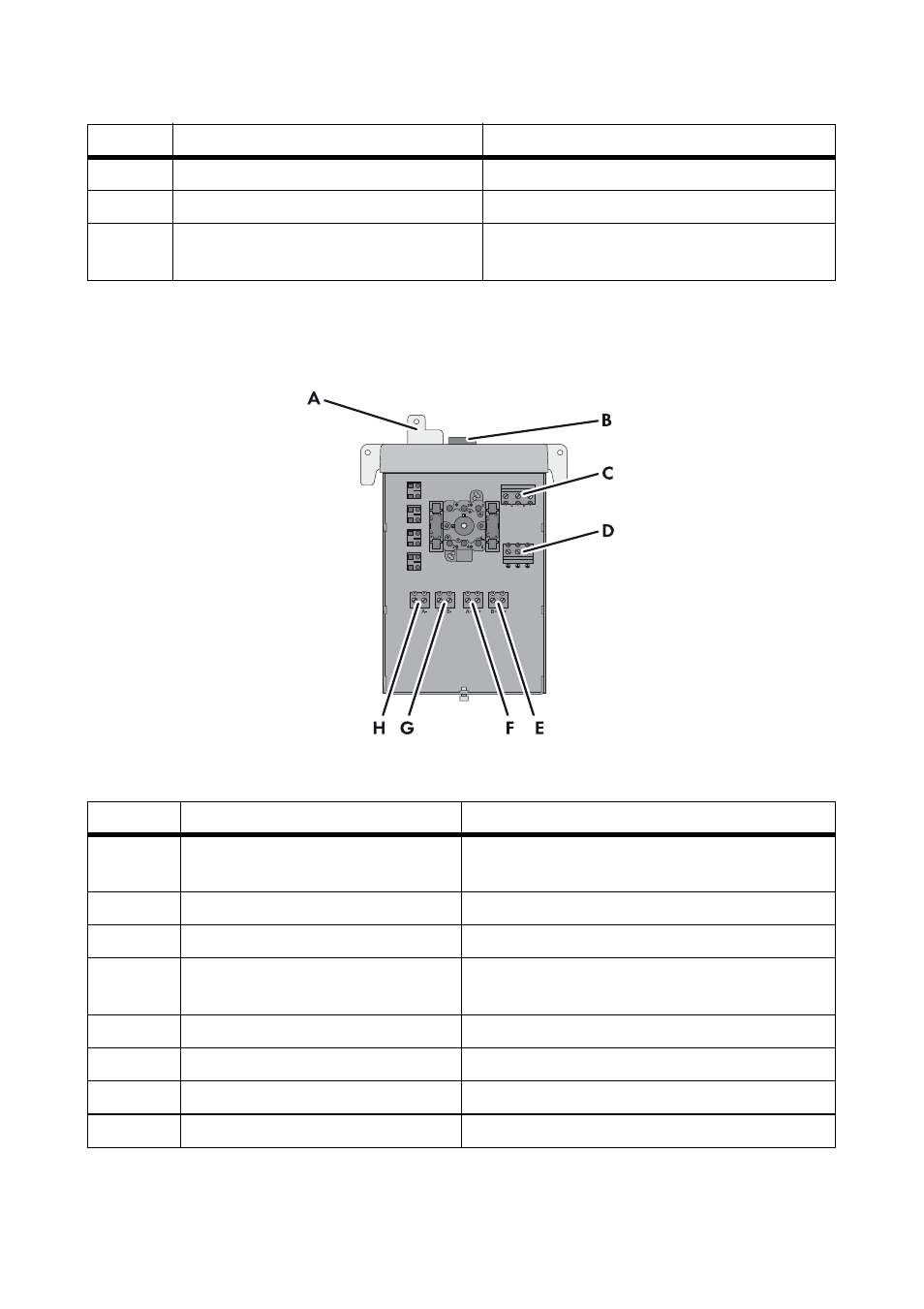

Imagen 12: Áreas de conexión del DC Disconnect
L
Ranura
Para la tarjeta SD
M
Soporte
Para el ventilador instalable a posteriori*
N
Conexión a tierra
Para la lengüeta de toma a tierra del
DC Disconnect
Posición
Denominación
Explicación
A
Lengüeta de toma a tierra
Para la fijación al tornillo de toma a tierra del
inversor
B
Boquilla de goma
Para pasar el cable de conexión del inversor
C
Bornes roscados
Para conectar el cable de conexión del inversor
D
Bornes roscados
Para conectar los DC Equipment Grounding
Conductors
E
Bornes roscados
Para conectar los strings (entrada B+)
F
Bornes roscados
Para conectar los strings (entrada A+)
G
Bornes roscados
Para conectar los strings (entrada B–)
H
Bornes roscados
Para conectar los strings (entrada A–)
Posición Denominación
Explicación
