SMA America, LLC 11 Localización de fallos
Instrucciones de instalación SB3-5TLUS22-IA-es-16 79

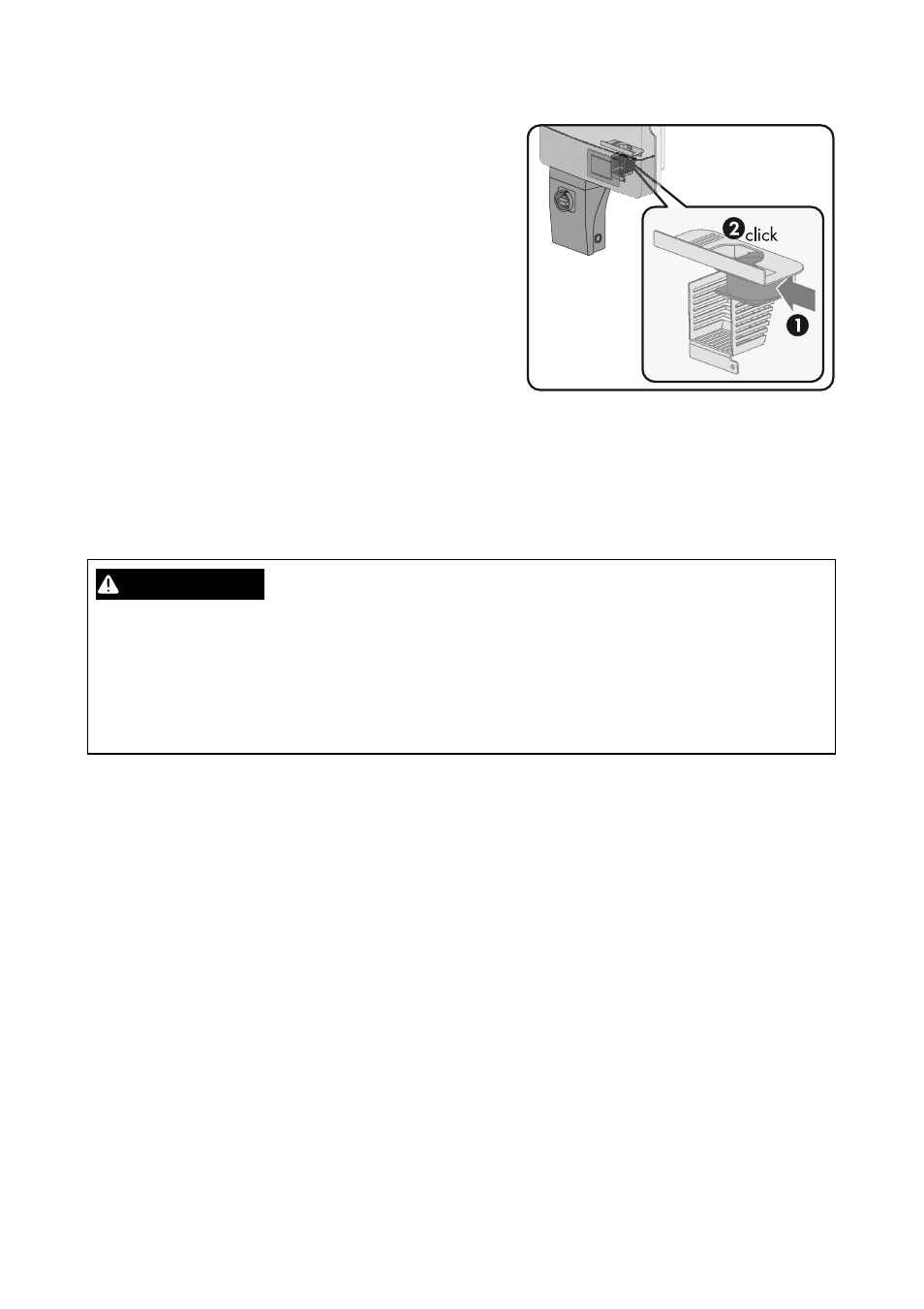

6. Inserte el ventilador por la derecha en la rejilla del
ventilador.
☑ El ventilador encaja de forma audible.
7. Cierre el inversor y vuelva a ponerlo en
funcionamiento (consulte el capítulo 7 “Puesta en
servicio”, página 48).
11.5 Comprobación de la existencia de un fallo a tierra en la
instalación fotovoltaica
Si el inversor muestra los números de evento 3501, 3601 o 3701, puede que haya un fallo a tierra.
El aislamiento eléctrico de la instalación fotovoltaica a tierra está defectuoso o es insuficiente.
Siga este procedimiento para comprobar si existe algún fallo a tierra en cada string de la instalación
fotovoltaica.
1. Desconecte el inversor de la tensión (consulte el capítulo 10).
2. Mida las tensiones:
• Mida las tensiones entre el polo positivo y el potencial de tierra.
• Mida las tensiones entre el polo negativo y el potencial de tierra.
• Mida las tensiones entre el polo positivo y el polo negativo.
Si se obtienen los siguientes resultados a la vez, hay un fallo a tierra en la instalación
fotovoltaica.
☑ Todas las tensiones medidas son estables.
☑ La suma de las dos tensiones contra el potencial de tierra coincide más o menos con la
tensión entre el polo positivo y el polo negativo.
"%7&35&/$*"
Peligro de muerte por descarga eléctrica
En caso de producirse un fallo a tierra, puede haber altas tensiones en la construcción de los
módulos fotovoltaicos.
• Agarre los cables de los módulos fotovoltaicos únicamente por el aislamiento.
• No conecte al inversor cables de CC con un fallo a tierra.
