6 Conexión eléctrica SMA America, LLC
46 SB3-5TLUS22-IA-es-16 Instrucciones de instalación
Requisitos del cableado
☐ Debe disponerse de 5 conductores para la entrada del interruptor, la salida del interruptor,
el conductor de fase, el conductor neutro y el Equipment Grounding Conductor (EGC).
☐ Para evitar confusiones, es aconsejable que los cables del interruptor y de la toma de corriente
sean de diferente color.
☐ Hilo sólido o trenzado de cobre con no menos de 19 hilos.
☐ Sección de conductor: 16 AWG … 12 AWG (1.3 mm² … 3.3 mm²).
Procedimiento
1. Si el inversor está en funcionamiento, desconéctelo de la tensión (consulte el capítulo 10).

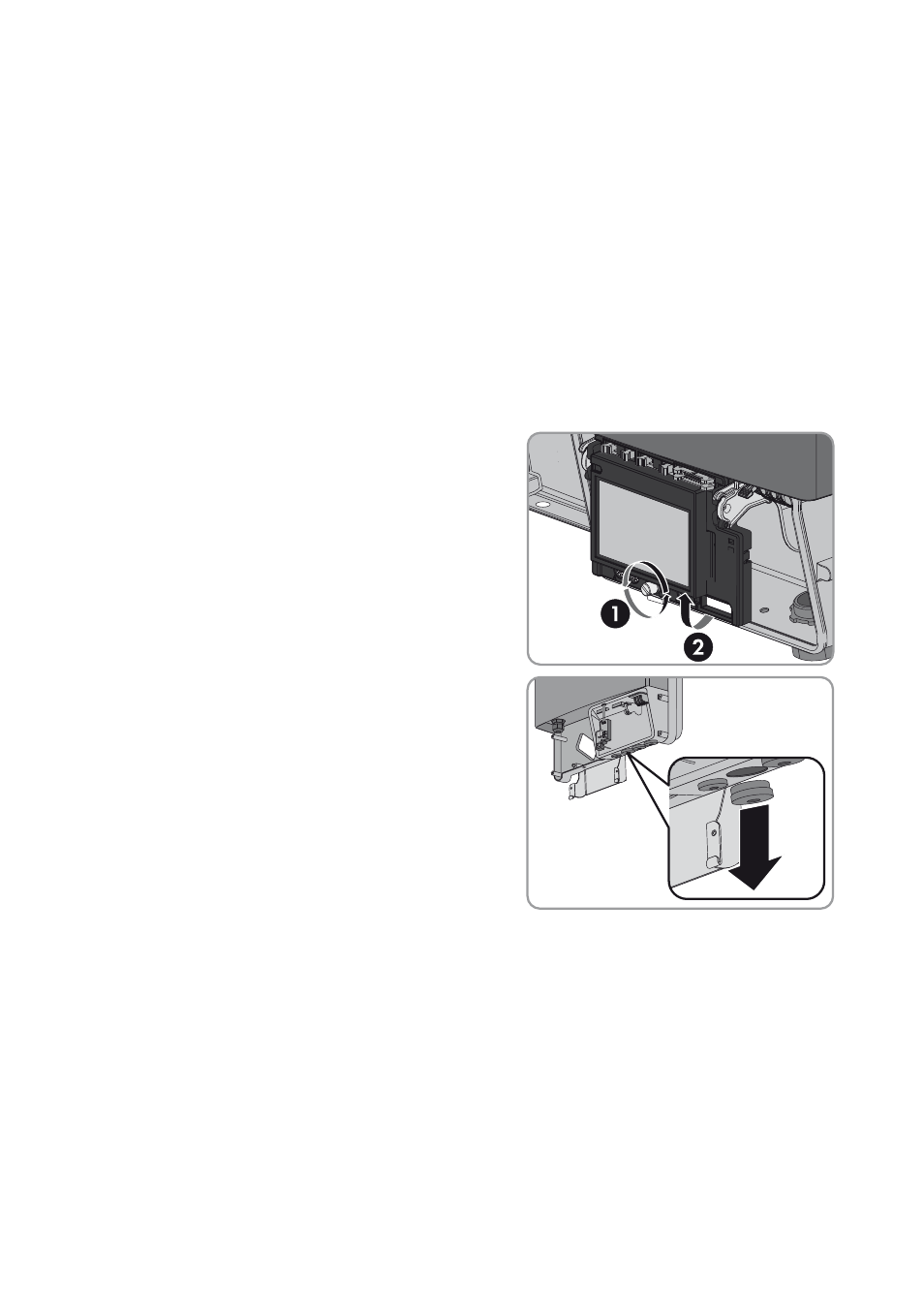

2. Afloje el tornillo de la pantalla y levántela hasta
que quede encajada.
3. Quite el tapón de la abertura de la carcasa del
inversor.
4. Instale el conducto para cables junto con el racor en la abertura.
5. Pase los cables por el conducto hasta que lleguen a los bornes del módulo electrógeno de
emergencia.
6. Pele los conductores
11
⁄
32
in. (9 mm).
