6 Conexión eléctrica SMA America, LLC
44 SB3-5TLUS22-IA-es-16 Instrucciones de instalación

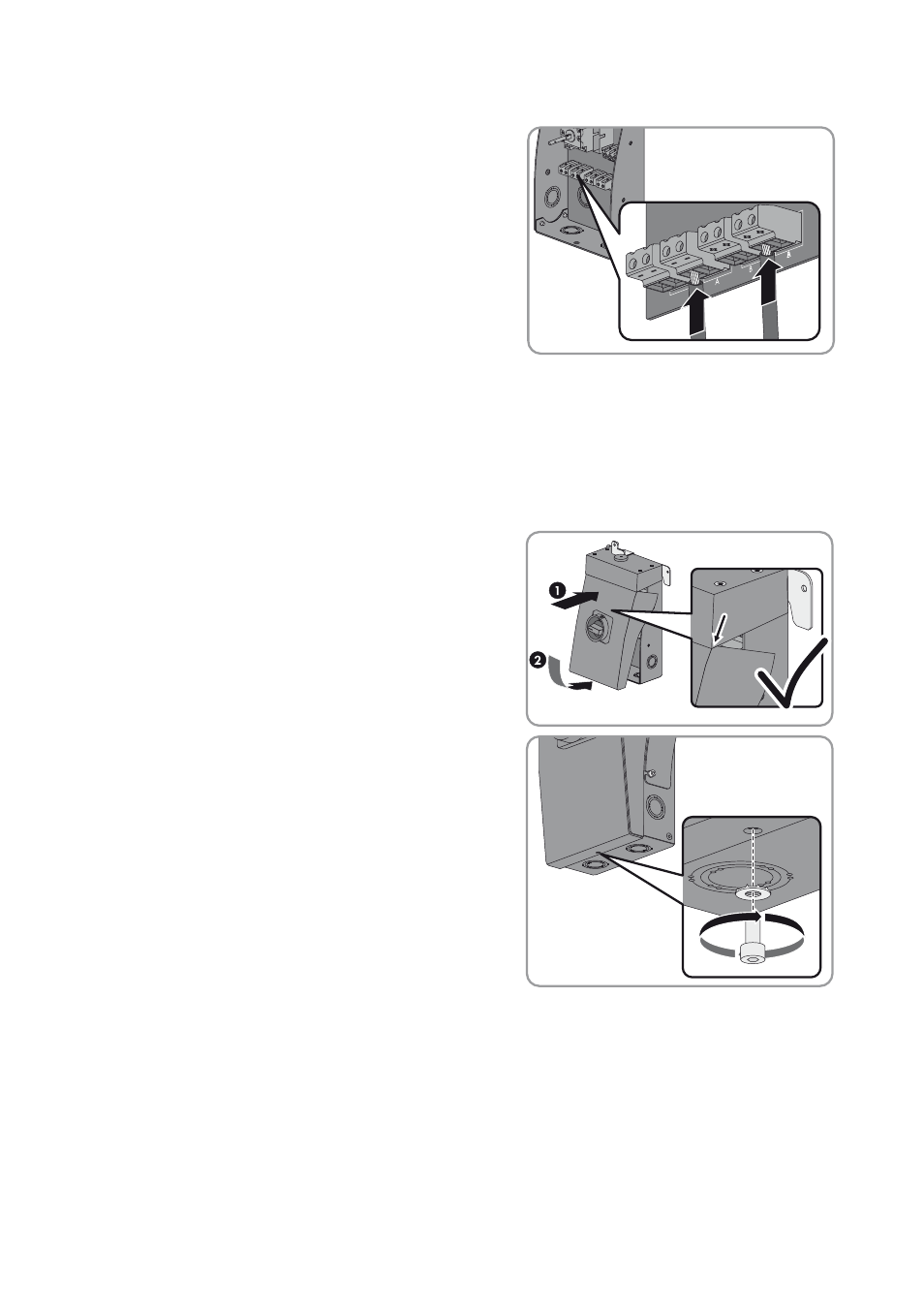

16. Conecte el primer string de la entrada B a los
bloques de bornes de dicha entrada. Utilice para
ello un destornillador plano (ancho: 5 mm; par de
apriete: 15 in.-lbs. [1.7 Nm]).
• Enchufe el cable CC+ en el borne roscado + y
apriete el borne. Asegúrese de que la
polaridad sea correcta.
• Enchufe el cable CC— en el borne roscado — y
apriete el borne. Asegúrese de que la
polaridad sea correcta.
17. Si hay otro string para la entrada B, conéctelo también a los bloques de bornes de dicha
entrada siguiendo el mismo procedimiento.
18. Asegúrese de que todos los bornes roscados estén conectados correctamente y de que los
cables estén bien fijos en los bornes.
19. Gire el interruptor del DC Disconnect hasta la posición Off.
20. Deslice la tapa del DC Disconnect inclinándola un
poco por debajo del borde superior de la carcasa
y apriétela hacia abajo. La tapa debe quedar
perfectamente enrasada con el borde de la
carcasa.
21. Atornille la tapa del DC Disconnect con una llave
Allen y su tornillo y su arandela de cierre (ancho 4;
par de apriete: 44 in.-lbs. [5 Nm]).
Cerrar el DC Disconnect
