SMA America, LLC 6 Conexión eléctrica
Instrucciones de instalación SB3-5TLUS22-IA-es-16 41
Requisitos de los módulos fotovoltaicos
☐ No deben superarse los valores límite relativos a la tensión máxima del sistema y la corriente
de cortocircuito máxima del inversor (consulte el capítulo 13 “Datos técnicos”, página 87).
☐ Los módulos fotovoltaicos y los strings conectados a un área de entrada deberían tener las
mismas características eléctricas conforme a los datos del fabricante.
☐ Para conseguir un rendimiento óptimo, se recomienda que todos los módulos fotovoltaicos de
un área de entrada estén montados con el mismo acimut y con la misma inclinación.
Requisitos del cableado:
☐ Hilo sólido o trenzado de cobre con no menos de 19 hilos.
☐ Sección de conductor: 12 AWG … 6 AWG (5.3 mm² … 13.3 mm²).
☐ Los cables deben estar diseñados para la temperatura máxima de los bornes de CC
(+221°F o +105°C).
☐ Los cables deben estar diseñados conforme al Local y el National Electrical Code
®
. Algunas
magnitudes que influyen en el dimensionado de los cables son, por ejemplo, la corriente
nominal de CC, el tipo de cable, el tipo de tendido, la acumulación, la temperatura ambiente
y las pérdidas de línea máximas deseadas.
Material de montaje adicional necesario (no incluido en el contenido de la entrega):
☐ Racores (
3
⁄
4
in. [19 mm]), resistentes a la lluvia y a la humedad en caso de instalación al aire libre
☐ Conductos para cables (
3
⁄
4
in. [19 mm])

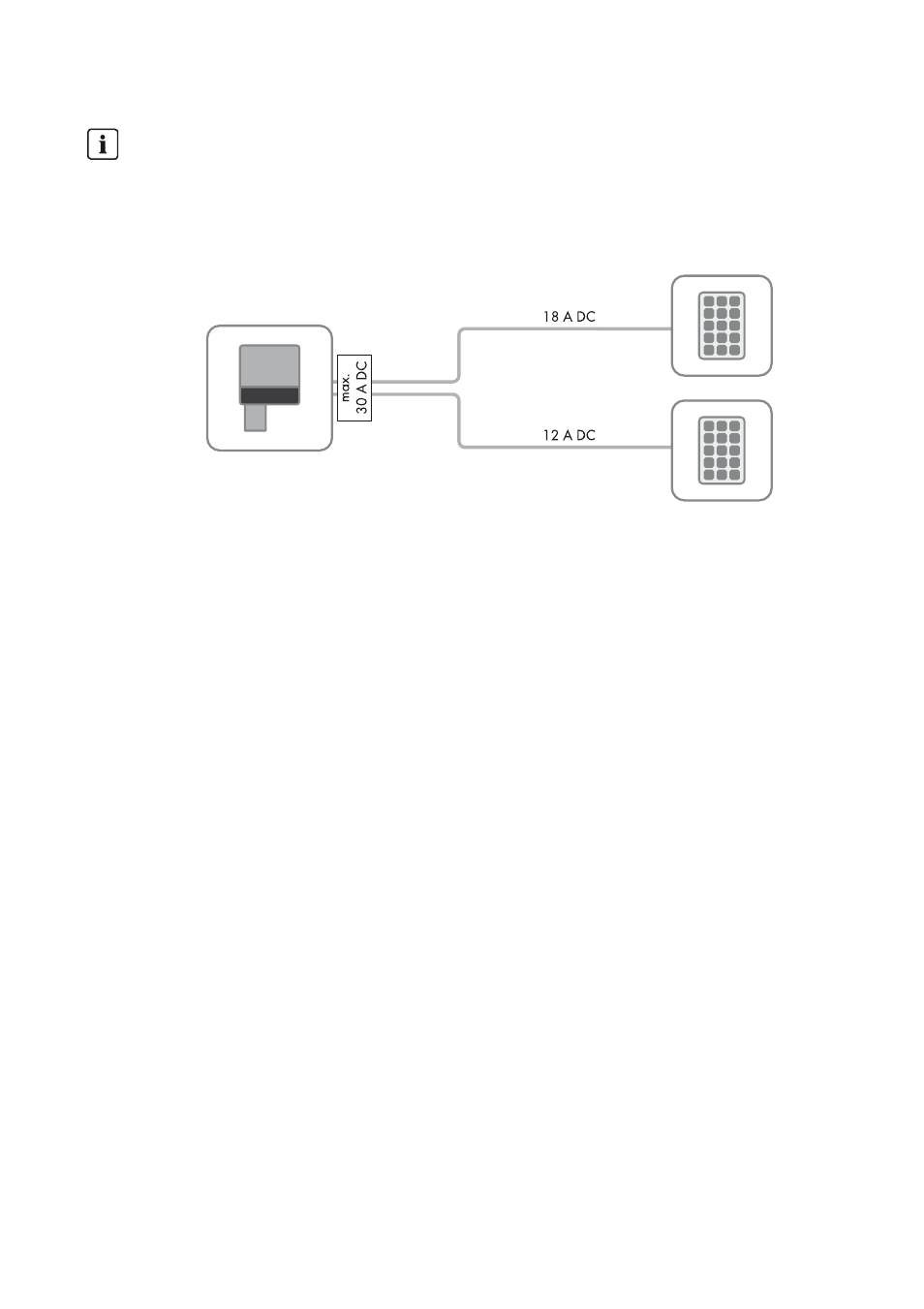

Corriente de entrada máxima del Sunny Boy 7000/7700TL-US
Cada entrada de CC admite un máximo de 18 A CC. La corriente residual no debe superar
los 30 A CC.
Ejemplo:
Si se supera la corriente de entrada máxima debido al diseño del generador, el inversor limita
la corriente residual a 30 A CC.
