6 Conexión eléctrica SMA America, LLC
38 SB3-5TLUS22-IA-es-16 Instrucciones de instalación
6.3.2 Conexión del inversor a la red pública
Requisitos:
☐ El registro de datos nacionales y el idioma de la pantalla deben estar correctamente ajustados
(consulte el capítulo 7.1 “Ajuste por medio de los interruptores giratorios”, página 48).
☐ Deben cumplirse las condiciones de conexión del operador de red.
☐ La tensión de red debe encontrarse dentro del rango permitido. El rango de trabajo exacto del
inversor está especificado en los parámetros de funcionamiento.
1. Desconecte o abra todos los disyuntores y seccionadores de CA del circuito eléctrico de salida
del inversor y asegúrelos para que no puedan volver a conectarse.
2. Asegúrese de que no haya tensión entre los cables de CA que van a conectarse.
3. Afloje los seis tornillos de la tapa inferior de la carcasa con una llave Allen (ancho 3) y retire
la tapa.

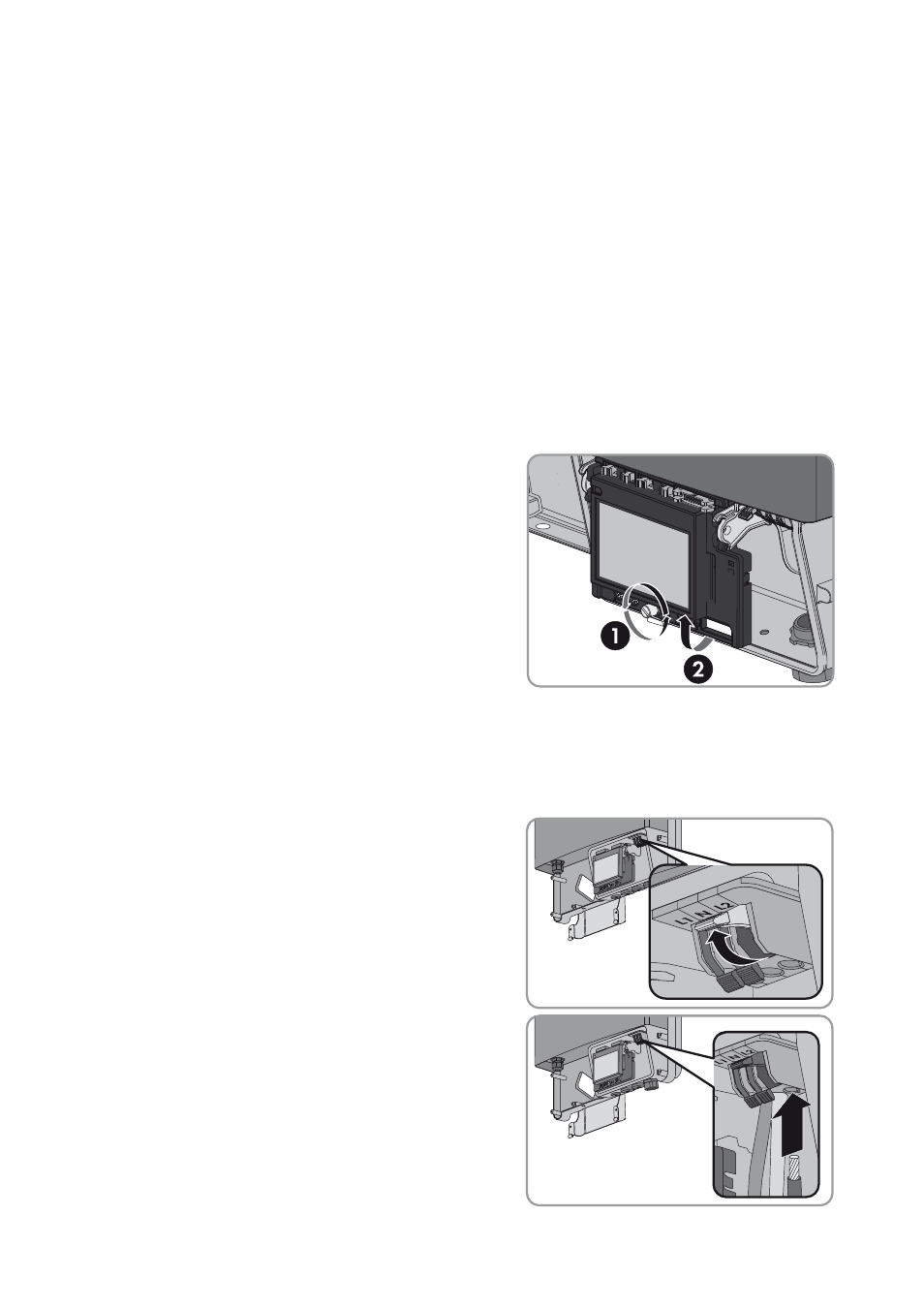

4. Afloje el tornillo de la pantalla y levántela hasta
que quede encajada.
5. Introduzca el conducto con los cables de CA en el inversor a través de la abertura de la
carcasa y apriete el racor.
6. Pele
1
⁄
2
in. (12 mm) de los conductores L1, L2 y N y del Equipment Grounding Conductor.
7. Conecte los conductores L1, L2 y N a los bornes de CA con la inscripción correspondiente:
• Levante la palanca de protección de los bornes
hasta el tope.
• Introduzca los conductores en los bornes hasta
el fondo.
