SMA America, LLC

6  Conexión eléctrica

Instrucciones de instalación

SB3-5TLUS22-IA-es-16

45

6.5 Conexión del módulo electrógeno de emergencia

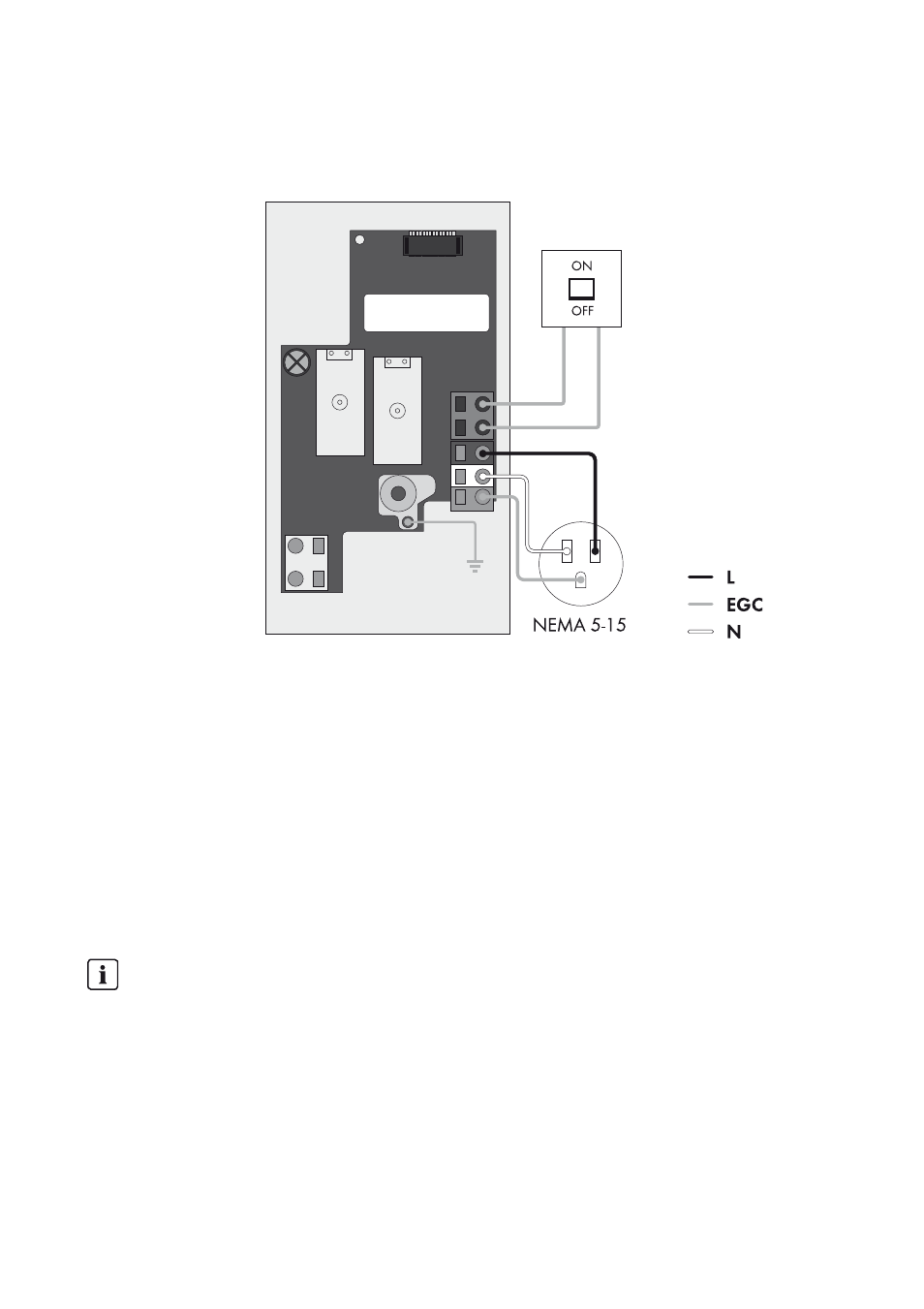

Esquema de conexiones

Material de montaje adicional necesario (no incluido en el contenido de la entrega):

☐ Toma de corriente para el funcionamiento electrógeno de emergencia.
☐ Interruptor para activar la toma de corriente del funcionamiento electrógeno de emergencia,

que debe estar diseñado como mínimo para 120 V CA y 10 A.

☐ 1 racor (

3

4

in. [19 mm]), resistente a la lluvia y a la humedad en caso de instalación al aire libre.

☐ 1 conducto para cables (

3

4

in. [19 mm]).

Requisitos del interruptor y de la toma de pared

☐ El interruptor debe estar diseñado como mínimo para 120 V CA y 10 A.
☐ En caso de utilizar combinaciones preconfeccionadas de interruptores y tomas de pared, estos

no deben estar cableados entre sí. Si existe alguna conexión, es preciso deshacerla.

Sin Ground Fault Circuit Interruptor (GFCI) integrado para toma de pared
El inversor no está equipado con un GFCI para la toma de pared. Si desea emplear una
protección GFCI, deberá utilizar una toma de pared con GFCI integrado.
