16.12 MEDIR CIR
C
UL
O DE T
A
LADR
OS (ciclo
430, DIN/ISO: G430)

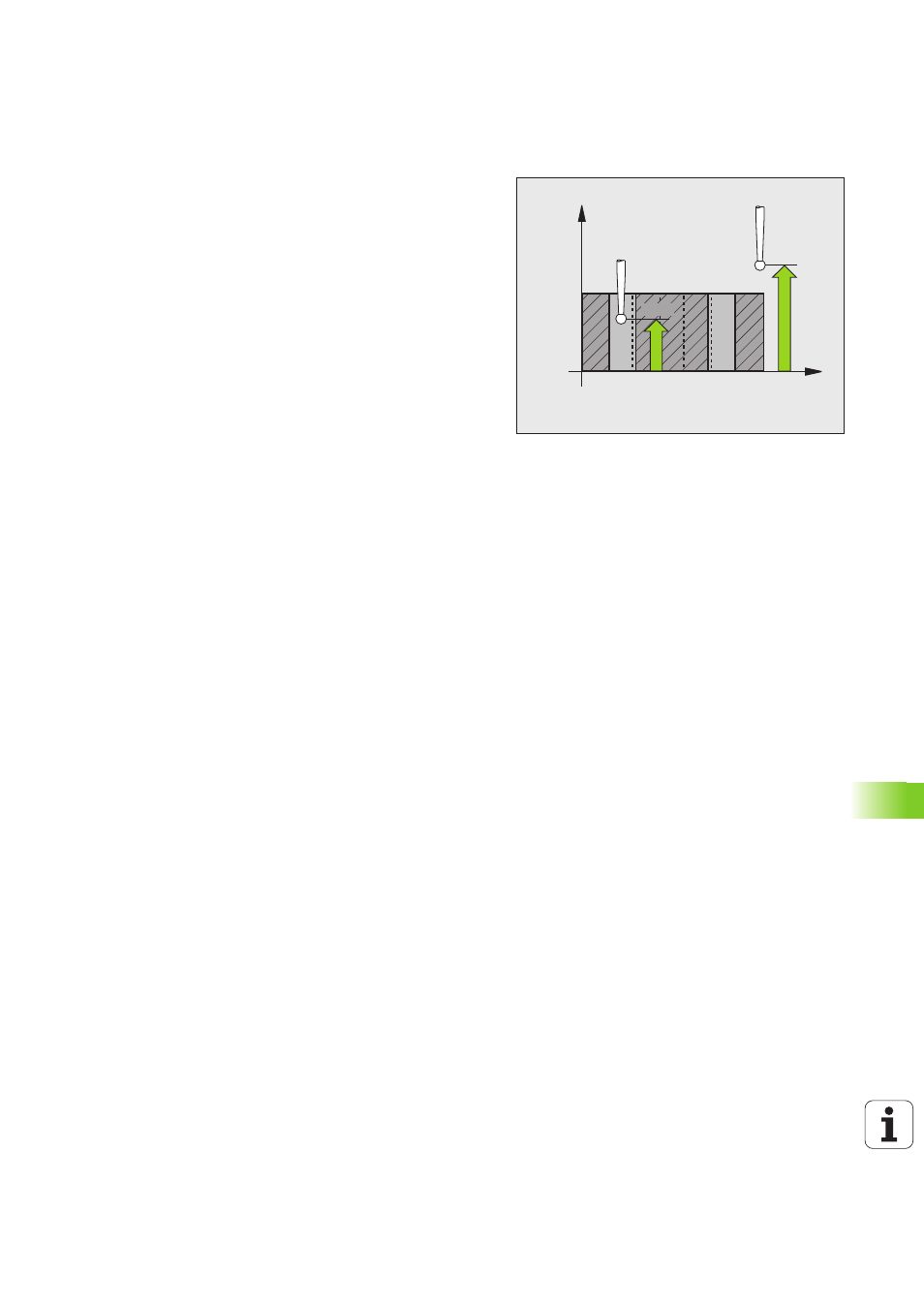

U Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 hasta
99999,9999 alternativo PREDEF
U Cota máxima Q288: máximo diámetro admisible
para el círculo de taladros. Campo de introducción
0 a 99999.9999
U Cota mínima Q289: mínimo diámetro admisible
para el círculo de taladros. Campo de introducción
0 a 99999.9999
U Valor tolerancia centro 1er eje Q279:
Desviación admisible de la posición en el eje
principal del plano de mecanizado. Campo de
introducción 0 a 99999.9999
U Valor tolerancia centro 2º eje Q280: Desviación
admisible de la posición en el eje auxiliar del plano de
mecanizado. Campo de introducción 0 a 99999.9999
X
Z
Q260
Q261
