158 Ciclos de mecanizado: Fresado de cajeras / Fresado de islas / Fresado de ranuras
5.5 RANURA CIR
C
ULAR (c
iclo 254, DIN/ISO: G254)
U Centro 1er eje Q216 (valor absoluto): Centro del
círculo graduado en el eje principal del plano de
mecanizado. Sólo tiene efecto si Q367 = 0 Campo
de entrada -99999,9999 hasta 99999,9999
U Centro 2º eje Q217 (valor absoluto): Centro del
círculo graduado en el eje transversal del plano de
mecanizado Sólo tiene efecto si Q367 = 0 Campo de
entrada -99999,9999 hasta 99999,9999
U Angulo inicial Q376 (valor absoluto): Introducir el
angulo del punto inicial en coordenadas polares.
Campo de introducción -360.000 hasta 360.000
U Angulo de abertura de la ranura Q248 (valor
incremental): Introducir el ángulo de abertura de la
ranura. Campo de introducción 0 a 360.000
U Paso angular Q378 (valor absoluto): Angulo sobre el
que gira toda la ranura. El centro del giro está situado
en el centro del círculo graduado . Campo de
introducción -360.000 hasta 360.000
U Número de mecanizados Q377: Número de
mecanizados sobre el círculo técnico. Campo de
introducción 1 hasta 99999
U Avance fresado Q207: Velocidad de desplazamiento
de la hta. durante el fresado en mm/min. Campo de
introducción 0 a 99999,9999 alternativo FAUTO, FU, FZ
U Tipo de fresado Q351: Tipo de fresado con M3:
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
alternativo PREDEF
U Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la ranura. Campo
de introducción -99999,9999 a 99999.9999
U Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0. Campo de
introducción 0 a 99999,9999
U Sobremedida de acabado en profundidad Q369 (valor
incremental): Sobremedida de acabado para la
profundidad. Campo de introducción 0 a 99999,9999
U Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el desplazamiento
a profundidad en mm/min. Campo de introducción 0
a 99999,9999 alternativo FAUTO, FU, FZ
U Paso de acabado Q338 (v. incremental): Medida,
según la cual se desplaza la hta. en el eje de la misma
para el acabado. Q338=0: Acabado en un solo paso.
Campo de introducción 0 a 99999,9999

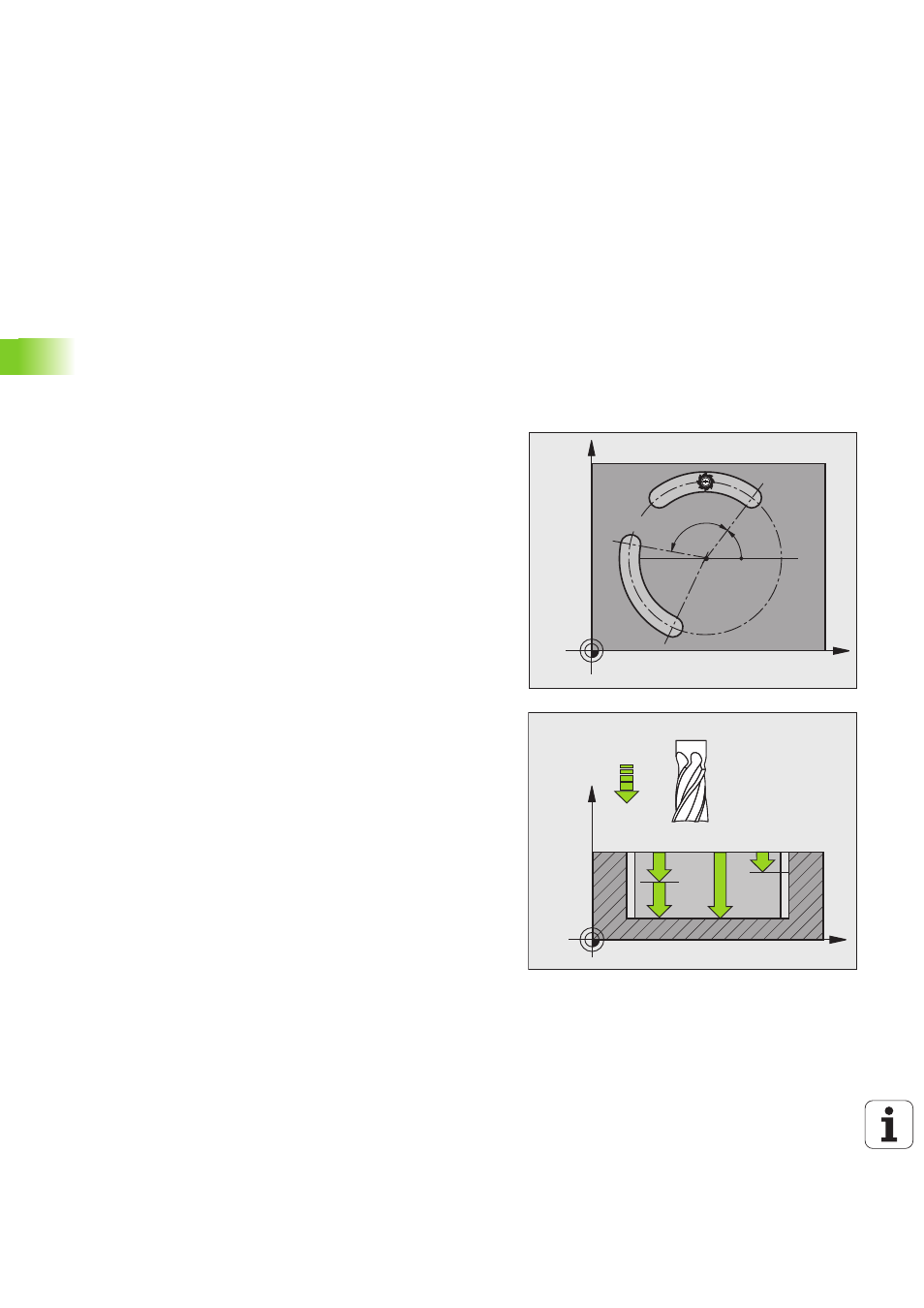

X
Y
Q376
Q378
X
Z
Q201
Q206
Q202
Q338
