HEIDENHAIN iTNC 530 373
15.8 PT
O
. REF
. ESQUINA EXTER
IOR (ciclo 414, DIN/ISO: G414)
¡Tener en cuenta durante la programación!
X
Y
X
Y
X
Y
X
Y
A B
C D
1 2
3
2 1
3
1 2
3
2 1
3
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
El TNC mide la primera recta siempre en dirección del eje
auxiliar del plano de mecanizado.

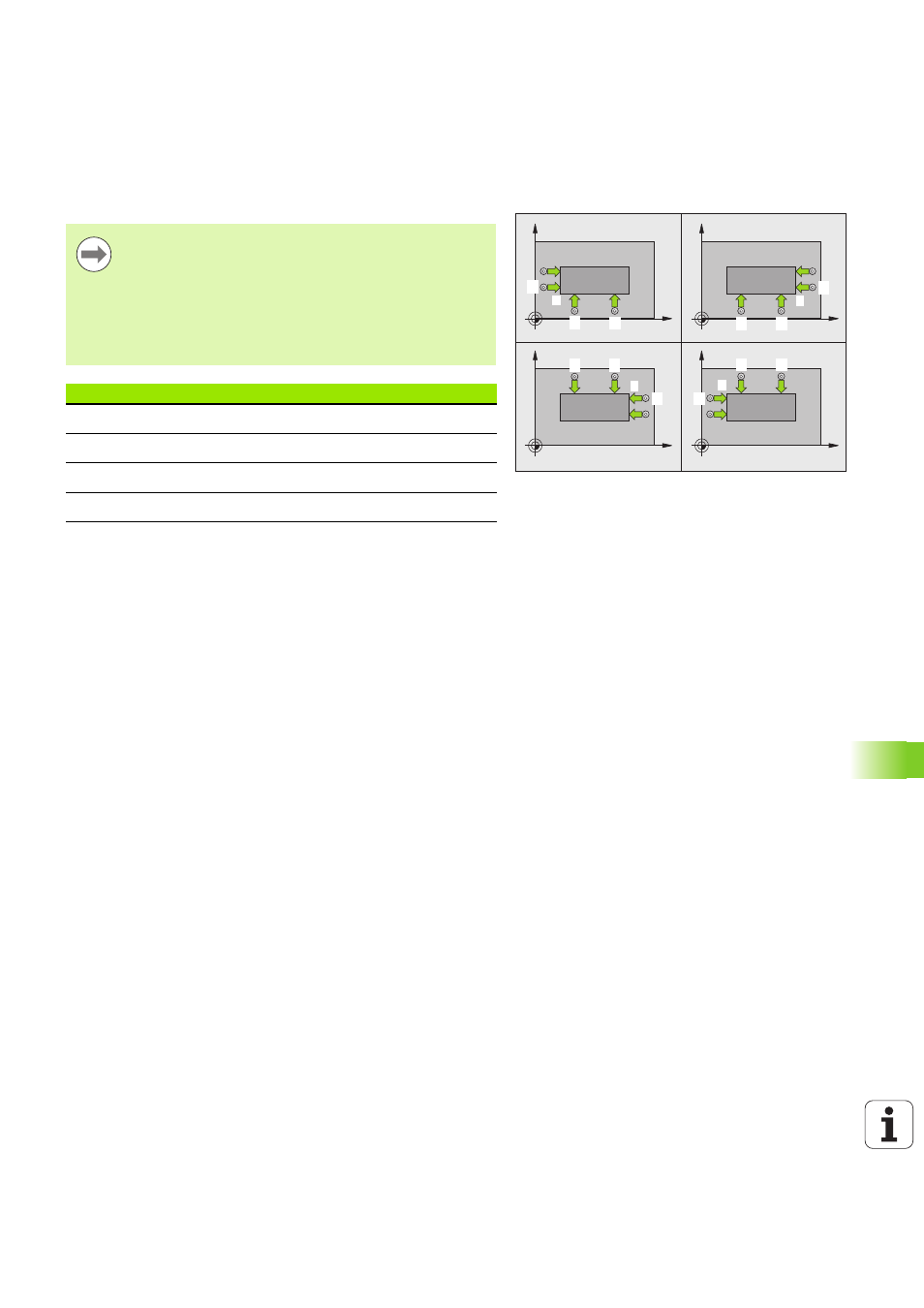

Mediante la posición del punto de medición 1 y 3 se fija la
esquina, en la que el TNC fija el punto de referencia (véase
figura del centro a la derecha y la tabla siguiente).
Esquina coordenada X coordenada Y
A Punto 1 mayor que punto 3 Punto 1 menor que punto 3
B Punto 1 menor que punto 3 Punto 1 menor que punto 3
C Punto 1 menor que punto 3 Punto 1 mayor que punto 3
D Punto 1 mayor que punto 3 Punto 1 mayor que punto 3
