HEIDENHAIN iTNC 530 333
14.4 GIR
O BA
SICO mediant
e
dos
islas (ciclo 402, DIN/ISO: G402)

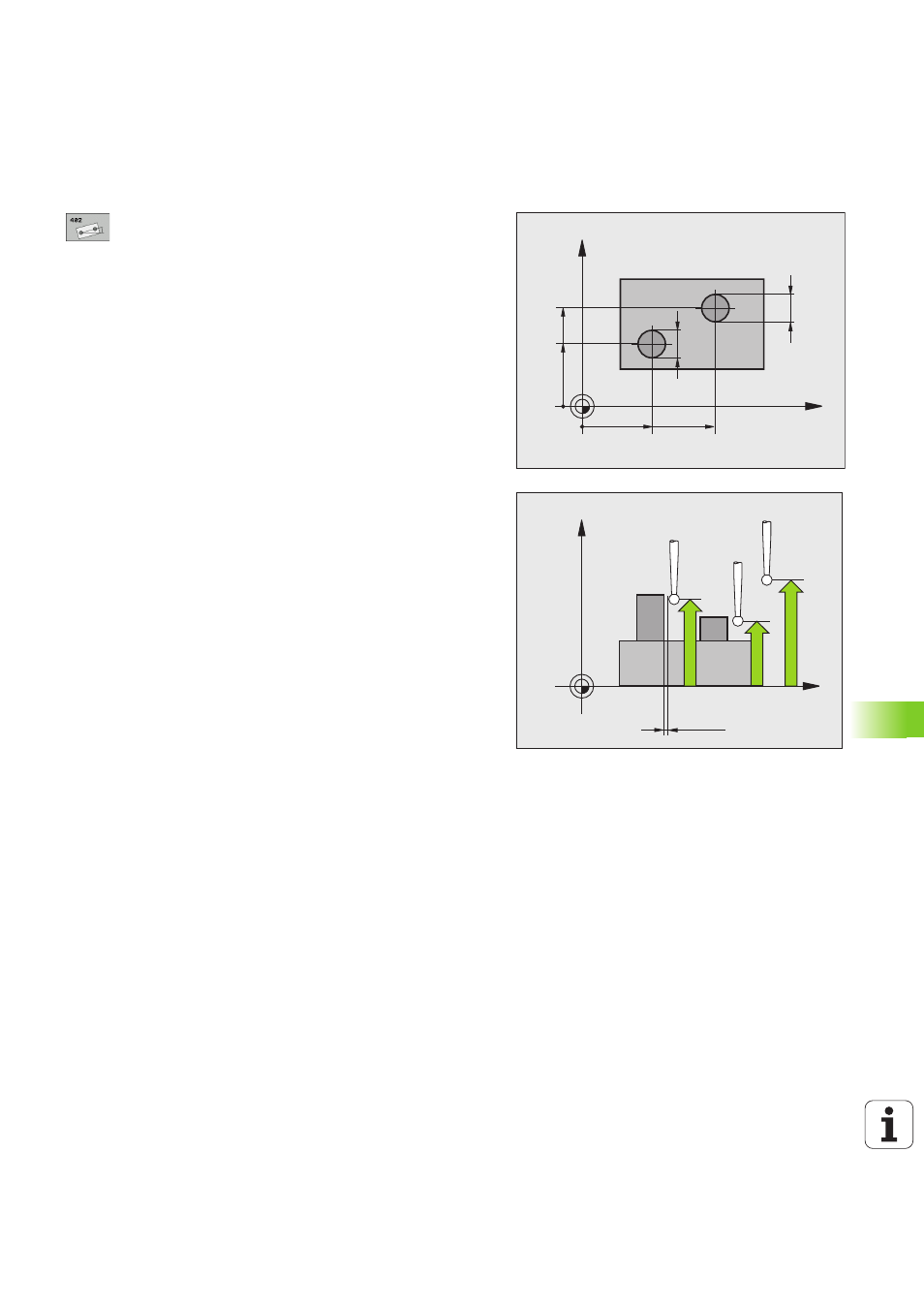

Parámetros de ciclo
U 1ª isla: Centro 1er eje (valor absoluto): Punto
central de la primera isla en el eje principal del plano
de mecanizado. Campo de introducción -99999,9999
a 99999.9999
U 1ª isla: Centro 2º eje Q269 (absoluto):
Punto central de la primera isla en el eje
auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U Diámetro isla 1 Q313: Diámetro aproximado de la
1ª isla. Introducir un valor superior al estimado.
Campo de introducción 0 a 99999,9999
U Altura de medición isla 1 en eje palpación Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se debe realizar la medición de la isla 1. Campo
de introducción -99999,9999 a 99999.9999
U 2ª isla: Centro 1er eje Q270 (valor absoluto): Punto
central de la segunda isla en el eje principal del plano
de mecanizado. Campo de introducción -99999,9999
a 99999.9999
U 2ª isla: Centro 2º eje Q271(absoluto): Punto
central de la segunda isla en el eje auxiliar del plano
de mecanizado. Campo de introducción -99999,9999
a 99999.9999
U Diámetro isla 2 Q314: Diámetro aproximado de la
2ª isla. Introducir un valor superior al estimado.
Campo de introducción 0 a 99999,9999
U Altura de medición isla 2 en eje palpación Q315
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se debe realizar la medición de la isla 2. Campo
de introducción -99999,9999 a 99999.9999
U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140.
Campo de introducción 0 a 99999.9999 alternativo
PREDEF
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 hasta
99999,9999 alternativo PREDEF
X
Y
Q271
Q269
Q268 Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
