HEIDENHAIN iTNC 530 369
15.7 PT
O
. REF
. CIR
C
UL
O EXTE

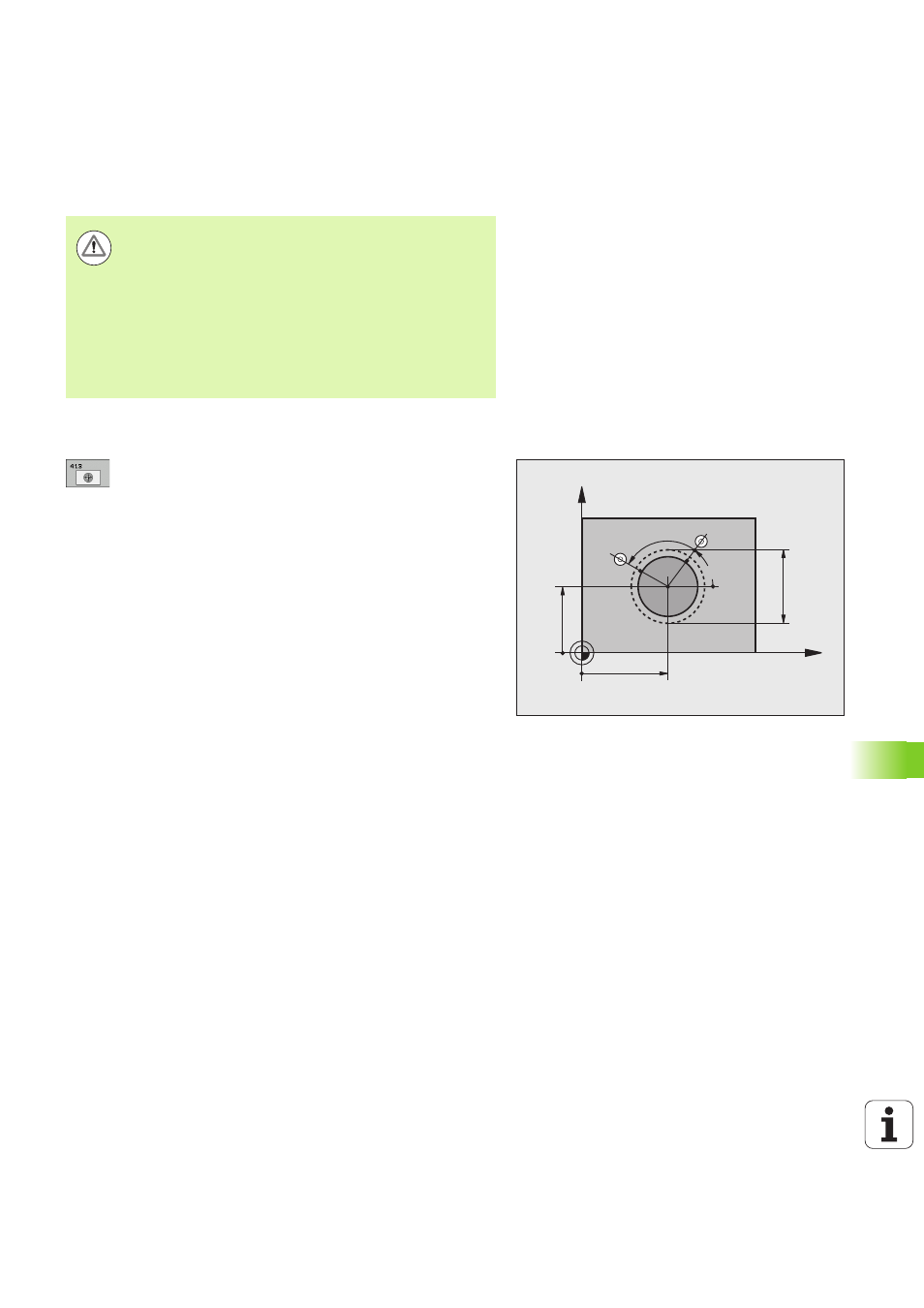

RIOR (ciclo 413, DIN/ISO: G413)
¡Tener en cuenta durante la programación!
Parámetros de ciclo
U Centro 1er eje Q321 (valor absoluto): Centro de la
isla en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999.9999
U Centro 2º eje Q322 (valor absoluto): Centro de la
isla en el eje auxiliar del plano de mecanizado
Cuando se programa Q322 = 0, el TNC orienta el
centro del taladro sobre el eje Y positivo, cuando
Q322 es distinto de 0, el TNC orienta el centro del
taladro sobre la posición nominal. Campo de
introducción -99999,9999 a 99999.9999
U Diámetro nominal Q262: Diámetro aproximado de la
isla. Introducir un valor superior al estimado. Campo
de introducción 0 a 99999,9999
U Ángulo inicial Q325 (valor absoluto): ángulo
entre el eje principal del plano de mecanizado y el
primer punto de palpación. Campo de introducción
-360,0000 360,0000
U Paso angular Q247 (valor incremental): Angulo entre
dos puntos de medición, el signo del paso angular
determina la dirección de giro ( - = sentido horario), en
la cual se desplaza el palpador hacia el siguiente punto
de medición. Si se quieren medir arcos de círculo,
deberá programarse un paso angular menor a 90°.
Campo de introducción -120,0000 120,0000
¡Atención: Peligro de colisión!
Para evitar que el palpador colisione con la pieza, deberá
indicarse el diámetro nominal de la isla mayora lo
estimado.
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Cuando menor sea el paso angular Q247 programado,
más impreciso será el punto de referencia calculado por el
TNC. Valor de introducción mínimo: 5°.
X
Y
Q322
Q321
Q262
Q325
Q247
