122 Ciclos de mecanizado: Roscado / Fresado de rosca
4.7 FRESADO R
O
SCA A
V
ELLANAD
A
(ciclo 263, DIN/ISO: G263)

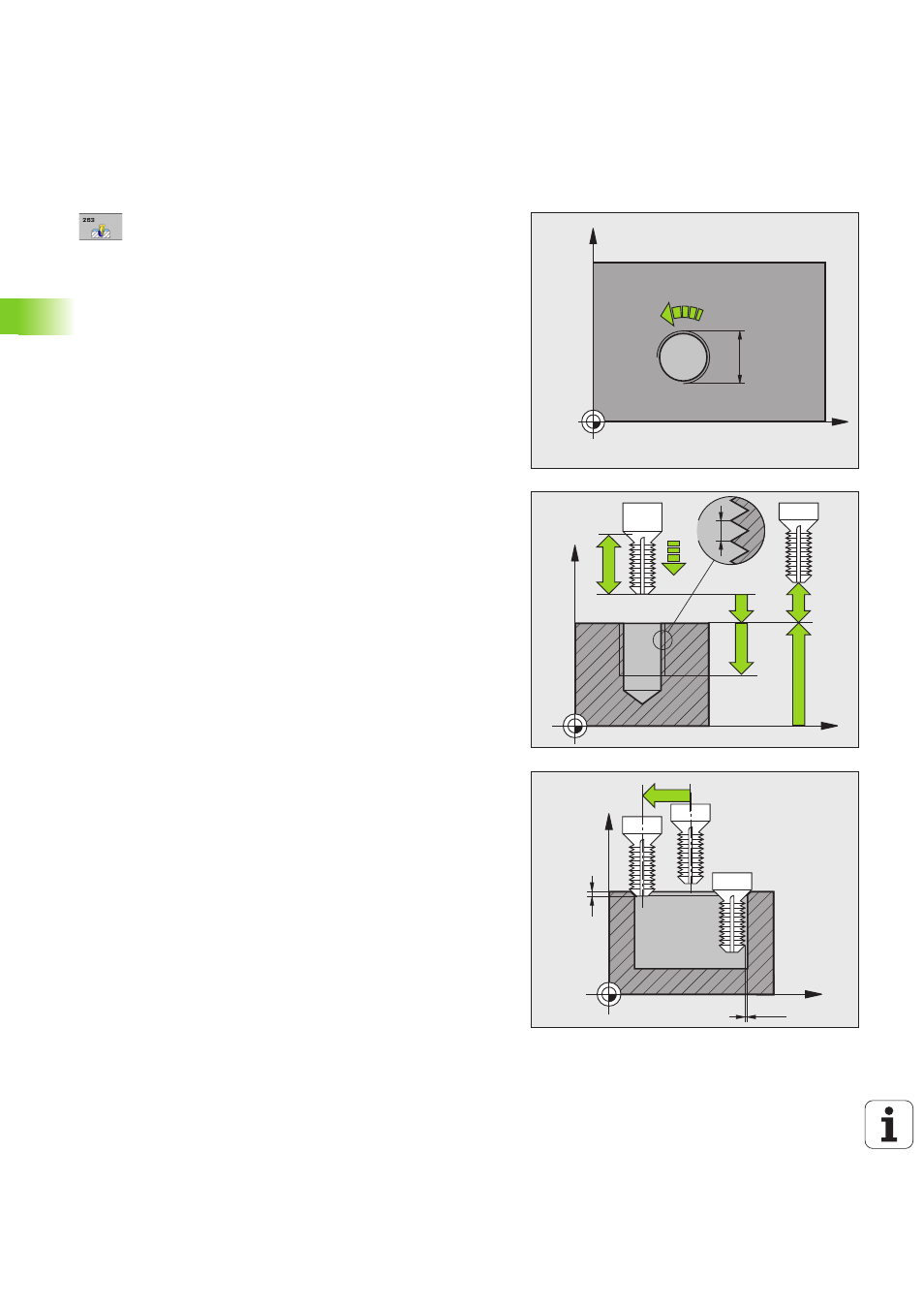

Parámetros de ciclo
U Diámetro nominal Q335: Diámetro nominal de rosca
Campo de introducción 0 a 99999,9999
U Paso de rosca Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+= rosca a derechas
- = rosca a izquierdas
Zona de entrada: -99,9999 a 99,9999
U Profundidad de roscado Q201 (valor
incremental): Distancia de la superficie de la
pieza a la base del roscado. Campo de
introducción -99999,9999 a 99999.9999
U Profundidad de avellanado Q356 (valor
incremental): Distancia entre la superficie de la pieza
y el extremo de la herramienta. Campo de
introducción -99999,9999 a 99999.9999
U Avance de preposicionamiento Q253: Velocidad de
desplazamiento de la hta. al profundizar en la pieza o
bien al salir de la pieza en mm/min. Campo de
introducción 0 a 99999,999 alternativo FMAX, FAUTO,
PREDEF
U Tipo de fresado Q351: Tipo de fresado con M3
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
alternativo PREDEF
U Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza. Campo de introducción 0 a 99999.9999
alternativo PREDEF
U Distancia de seguridad lateral Q357 (valor
incremental): Distancia entre la cuchilla de la hta. y
la superficie de la pieza. Campo de introducción 0
a 99999,9999
U Profundidad de fresado frontal Q358 (valor
incremental): Distancia entre la superficie de la
pieza y el extremo de la herramienta en la
profundización frontal. Campo de introducción
-99999,9999 a 99999.9999
U Desvío en la profundización frontal Q359 (valor
incremental): Distancia a la que el TNC desplaza el
centro de la herramienta desde el centro del taladro.
Campo de introducción 0 a 99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q356
X
Z
Q359
Q357
Q358
