Ciclos de palpación: Determinar posiciones inclinadas de pieza automáticamente

14.7 Ajust

e

de la posición inclinada de la pieza mediant

e

el eje C (ciclo 405,

DIN/ISO: G405)

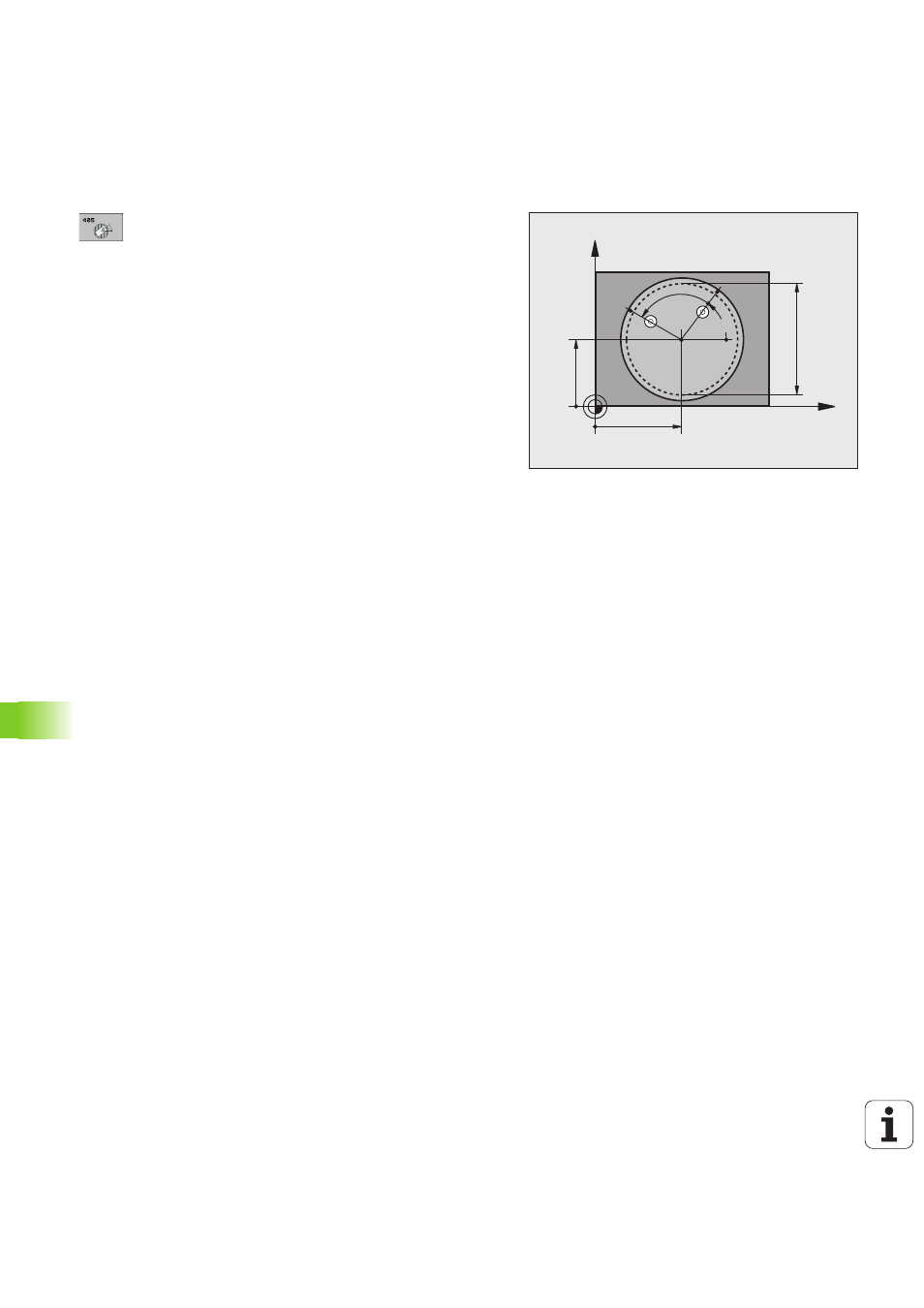

Parámetros de ciclo

U

Centro 1er eje

Q321 (valor absoluto): Centro del

taladro en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999.9999

U

Centro 2º eje

Q322 (absoluto): centro del

taladro en el eje auxiliar del plano de mecanizado.
Si se programa Q322 = 0, el TNC dirige el punto
medio del taladro al eje Y positivo si se programa
Q322 distinto de 0, el TNC dirige el punto medio
del taladro a la posición nominal (ángulom que
resulta del centro del taladro). Campo de
introducción -99999,9999 a 99999.9999

U

Diámetro nominal

Q262: Diámetro aproximado de la

cajera circular (taladro). Introducir un valor menor al
estimado. Campo de introducción 0 a 99999,9999

U

Ángulo inicial

Q325 (valor absoluto): ángulo entre el

eje principal del plano de mecanizado y el primer
punto de palpación. Campo de introducción -360,000
a 360,000

U

Paso angular

Q247 (valor incremental): ángulo entre

dos puntos de medición, el signo del paso angular
determina la dirección de giro (- = sentido horario), en
la cual se desplaza el palpador hacia el siguiente punto
de medición. Si se quieren medir arcos de círculo,
deberá programarse un paso angular menor a 90°.
Campo de introducción -120.000 120.000

X

Y

Q322

Q321

Q262

Q325

Q247
