HEIDENHAIN iTNC 530 567
9.2 La función PLANE: inclinación del plano de mecanizado
(opción
d
e
s
of
tw
ar
e 1)

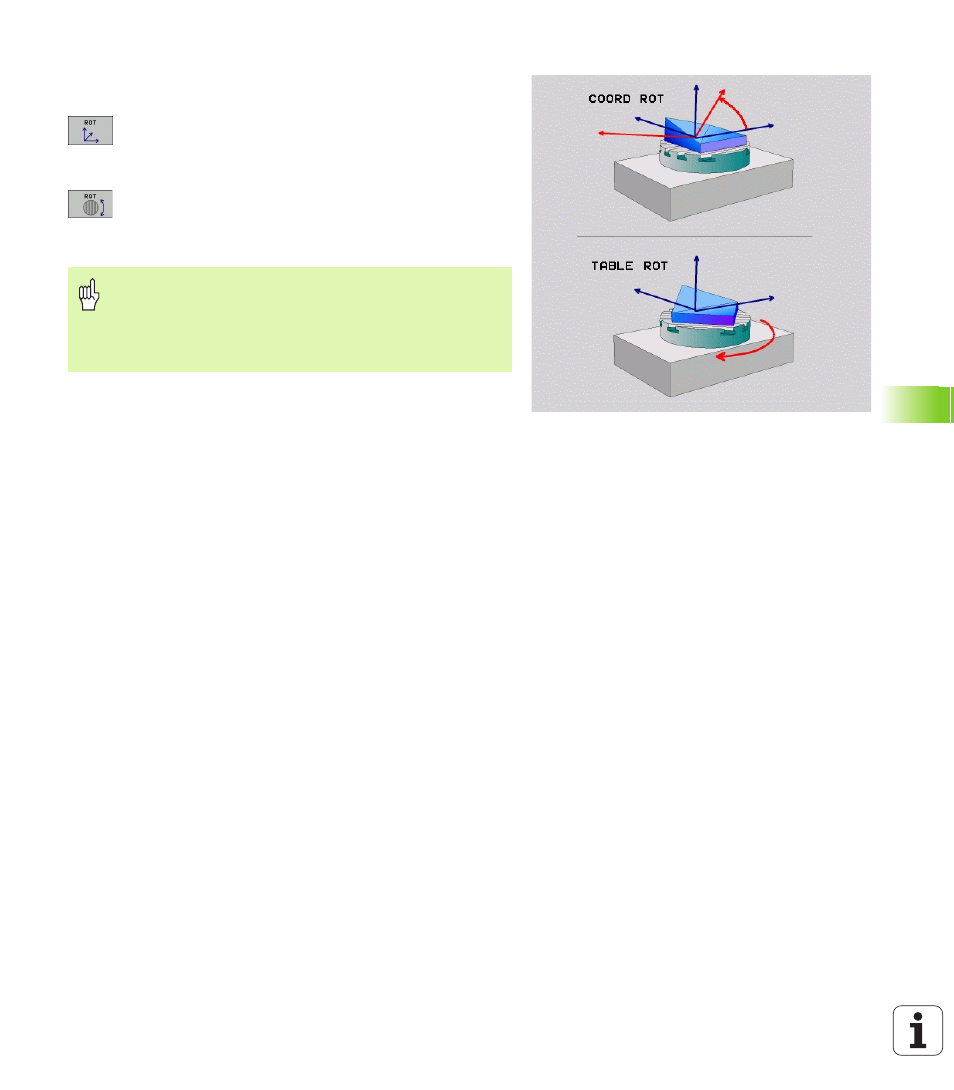

Selección del modo de transformación (Entrada opcional)
Para máquinas que tienen una mesa giratoria C se dispone de una
función con la que se puede fijar el modo de transformación:
 COORD ROT determina, que la función PLANE sólo debe
rotar el sistema de coordenadas en el ángulo de
inclinación definido. La mesa giratoria no se mueve, la
compensación del giro se realiza por la via del cálculo
 TABLE ROT determina, que la función PLANE debe
posicionar la mesa giratoria en el ángulo de inclinación
definido. La compensación se realiza mediante un
giro de la pieza
Al utilizar la función PLANE AXIS, las funciones COORD ROT y
TABLE ROT
no tienen ninguna función.
Si se utiliza la función TABLE ROT en combinación con un
giro básico y un ángulo de inclinación 0, el TNC inclina la
mesa según el ángulo definido en el giro básico.
