8 Programación: Ciclos
8.3 Definición del modelo P
A
T
TERN DEF
8.3 Definición del modelo PATTERN
DEF
Aplicación
Con la función PATTERN DEF se pueden definir de forma sencilla
modelos de mecanizado regulares, a los cuales se puede llamar con la
función CYCL CALL PAT. Al igual que en las definiciones de ciclo, en la
definición del modelo tambien se dispone de figuras auxiliares, que
ilustran el correspondiente parámetro de introducción.
Se dispone de los siguientes modelos de mecanizado:

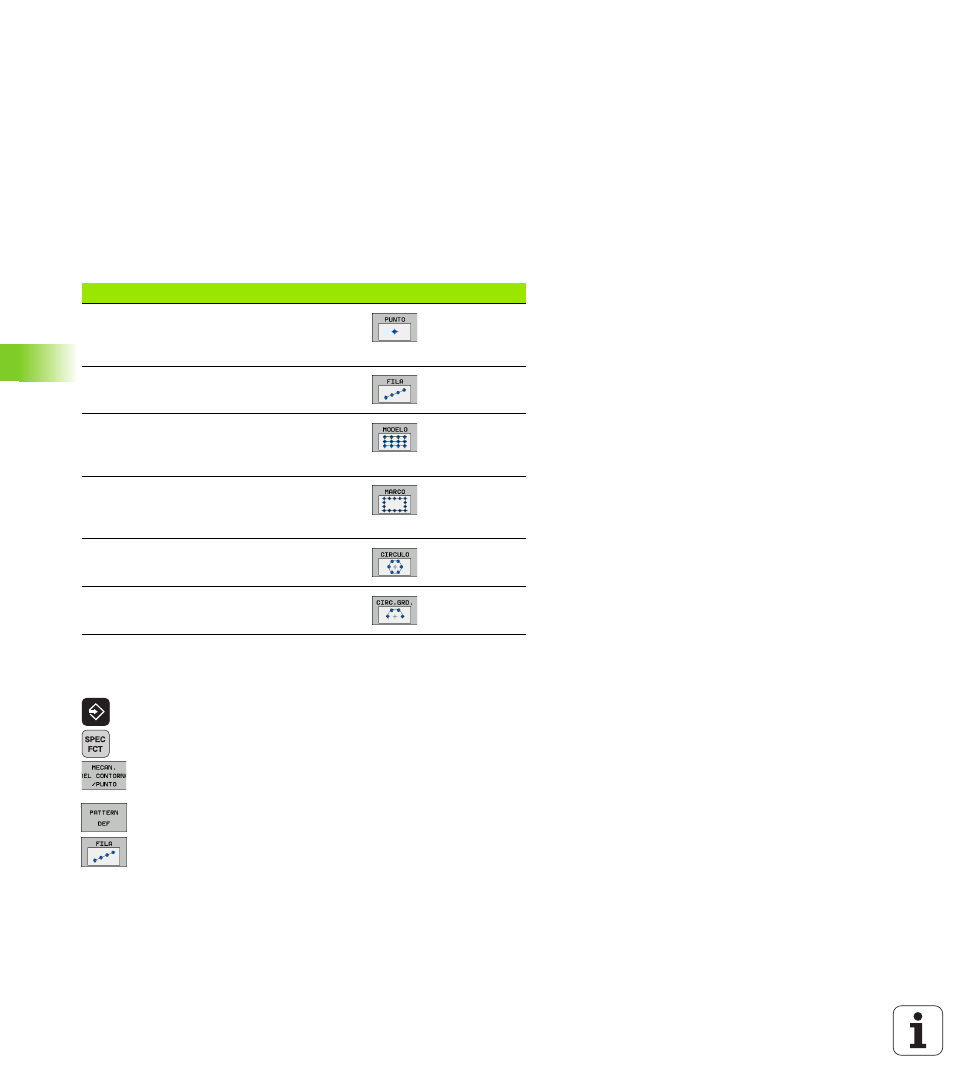

Introducir PATTERN DEF
Seleccionar el modo Memorizar/Editar
Seleccionar funciones especiales
Seleccionar funciones para mecanizados de contorno
y de puntos
Abrir la frase PATTERN DEF
Seleccionar el modelo de mecanizado deseado, p. ej.
fila única
Introducir las definiciones necesarias, confirmar con la
tecla ENT
Figuras de mecanizado
Softkey
Página
PUNTO
Definición de 9 posiciones de
mecanizado cualesquiera
FILA
Definición de una fila única, recta o girada
MODELO
Definición de un modelo único, recto,
girado o deformado
MARCO
Definición de un marco único, recto,
girado o deformado
CIRCULO
Definición de un círculo completo
CIRCULO GRADUADO
Definición de un círculo graduado
