Determinar el punto de referencia
El punto cero del dibujo del fichero DXF no siempre está situado de
manera que lo pueda utilizar directamente como punto de referencia
de la pieza. Por eso, el TNC pone a su disposición una función,
mediante la cual puede desplazar, pulsando en un elemento, el punto
cero del dibujo a un lugar conveniente.
Puede definir el punto de referencia en los siguientes lugares:
„ En el punto inicial, final o central de una recta
„ En el punto inicial o final de un círculo
„ Cada vez al sobrepasar un cuadrante o en el centro de un círculo
completo
„ En el punto de intersección de
„ Recta – recta, aún estando el punto de intersección en la
prolongación de la correspondiente recta
„ Recta – círculo
„ Recta – círculo completo
„ Círculo – círculo (independientemente de si es un arco de círculo
o un círculo completo)
Seleccionar el punto de referencia en un único elemento
 Seleccionar el Modo para determinar el punto de
referencia
 Pulsar con el botón izquierdo del ratón el elemento
deseado, sobre el cual se quiere situar el punto de

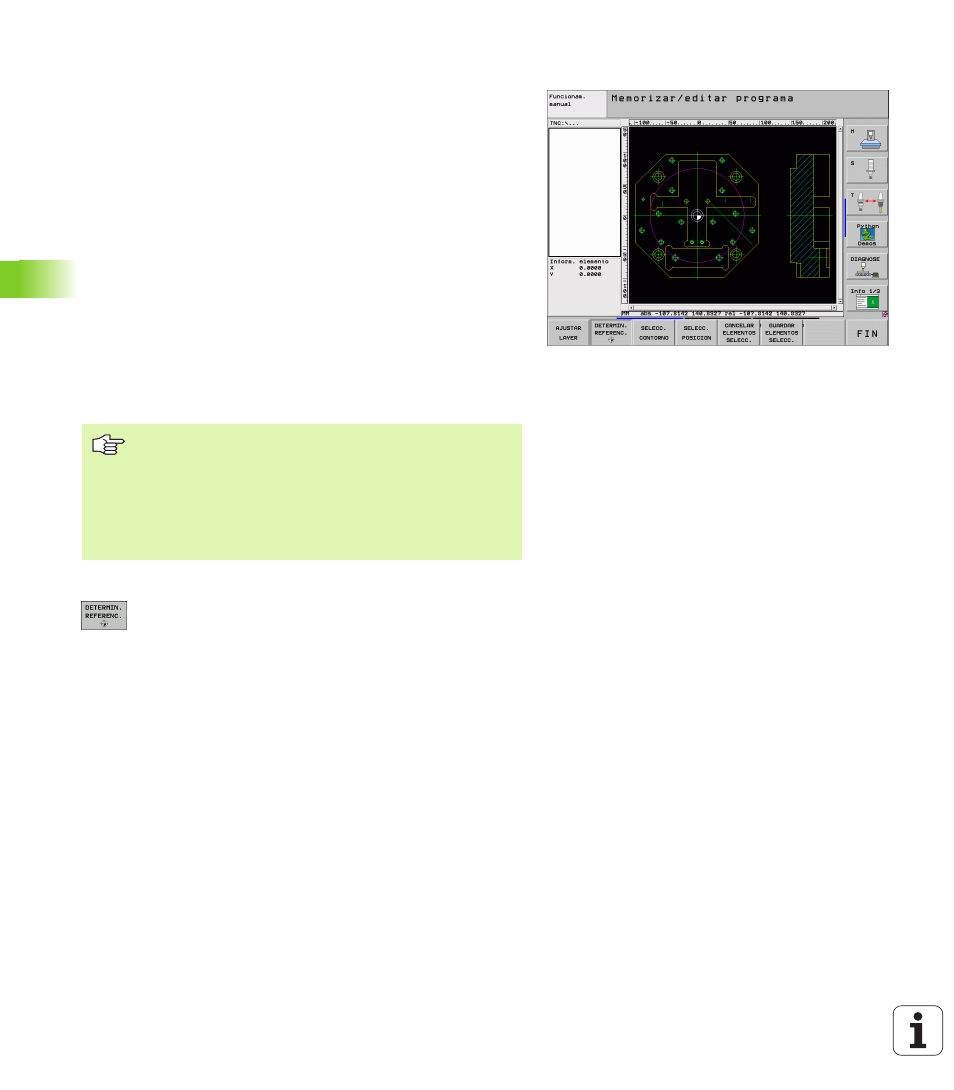

referencia: el TNC visualiza con un asterisco los
puntos de referencia seleccionables que se
encuentran sobre el elemento seleccionado
 Pulsar sobre la estrella que se quiera seleccionar
como punto de referencia: el TNC sitúa el símbolo del
punto de referencia sobre el lugar elegido. En caso de
que el elemento seleccionado sea demasiado
pequeño, se puede utilizar la función de zoom
A fin de determinar un punto de referencia, debe utilizar el
ratón táctil en el teclado TNC o un ratón acoplado a un
aparato USB.
Una vez haya seleccionado el contorno, todavía puede
modificar el punto de referencia. El TNC calcula los datos
reales de contorno, por primera vez, cuando memoriza el
contorno seleccionado en un programa de contorno.
