556 9 Programación: Funciones especiales
9.2 La función PLANE: inclinación del plano de mecanizado
(opción
d
e
s
of
tw
ar
e 1)
Parámetros de introducción

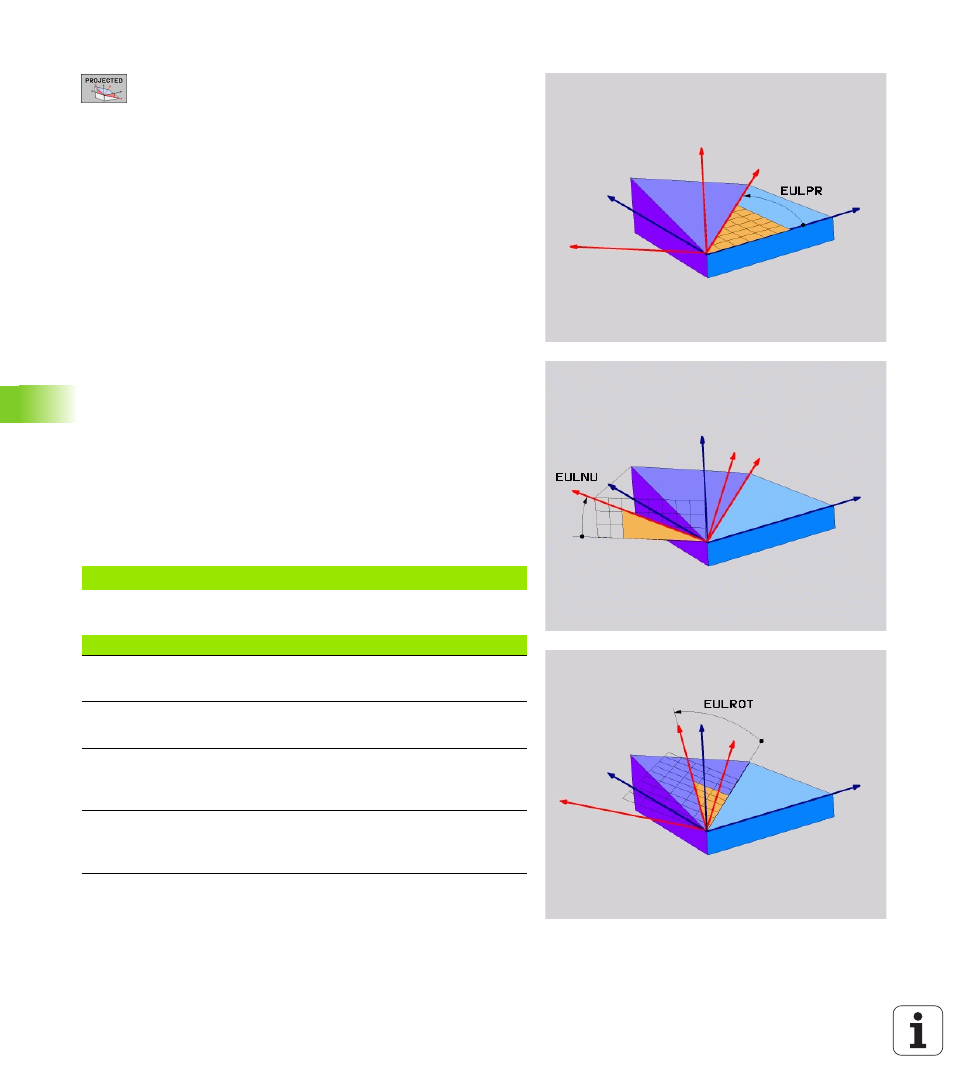

 Ang. giro plano principal de coordendas? : ángulo
de giro EULPR sobre el eje Z (ver figura superior
derecha) Deberá tenerse en cuenta:
„ Rango de introducción es -180.0000° a 180.0000°
„ El eje 0° es el eje X
 ¿Ángulo inclinación eje herramienta? : ángulo
inclinado EULNUT del sistema de coordenadas sobre el
eje X rotado mediante el ángulo de precisión (ver
figura del centro a la derecha). Deberá tenerse en
cuenta:
„ Rango de introducción es 0° a 180.0000°
„ Eje 0° es el eje Z
 ¿Ángulo ROT del plano inclin.? : Giro EULROT del
sistema de coordenadas inclinado sobre el eje Z
inclinado (corresponde de forma análoga a una
rotación con el ciclo 10 GIRO). Con el ángulo de
rotación es posible determinar de forma sencilla la
dirección del eje X en el plano de mecanizado
inclinado. Deberá tenerse en cuenta:
„ Rango de introducción es 0° a 360.0000°
„ El eje 0° es el eje X
 Continuar con las propiedades de la posición (véase
"Determinar el comportamiento de posicionamiento
de la función PLANE" en pág. 564)
Frase NC
Abreviaturas utilizadas
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
Abreviatura Significado
EULER Matemático suizo que definió los llamados
ángulos de Euler
EULPR Ángulo de precisión: ángulo que describe el giro
del sistema de coordenadas sobre el eje Z
EULNU Ángulo de nutación: ángulo que describe el giro
del sistema de coordenadas sobre el eje X rotado
con el ángulo de precisión
EULROT Ángulo de rotación: ángulo que describe el giro
del plano de mecanizado inclinado sobre el eje Z
inclinado
