416 8 Programación: Ciclos
8.6 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as

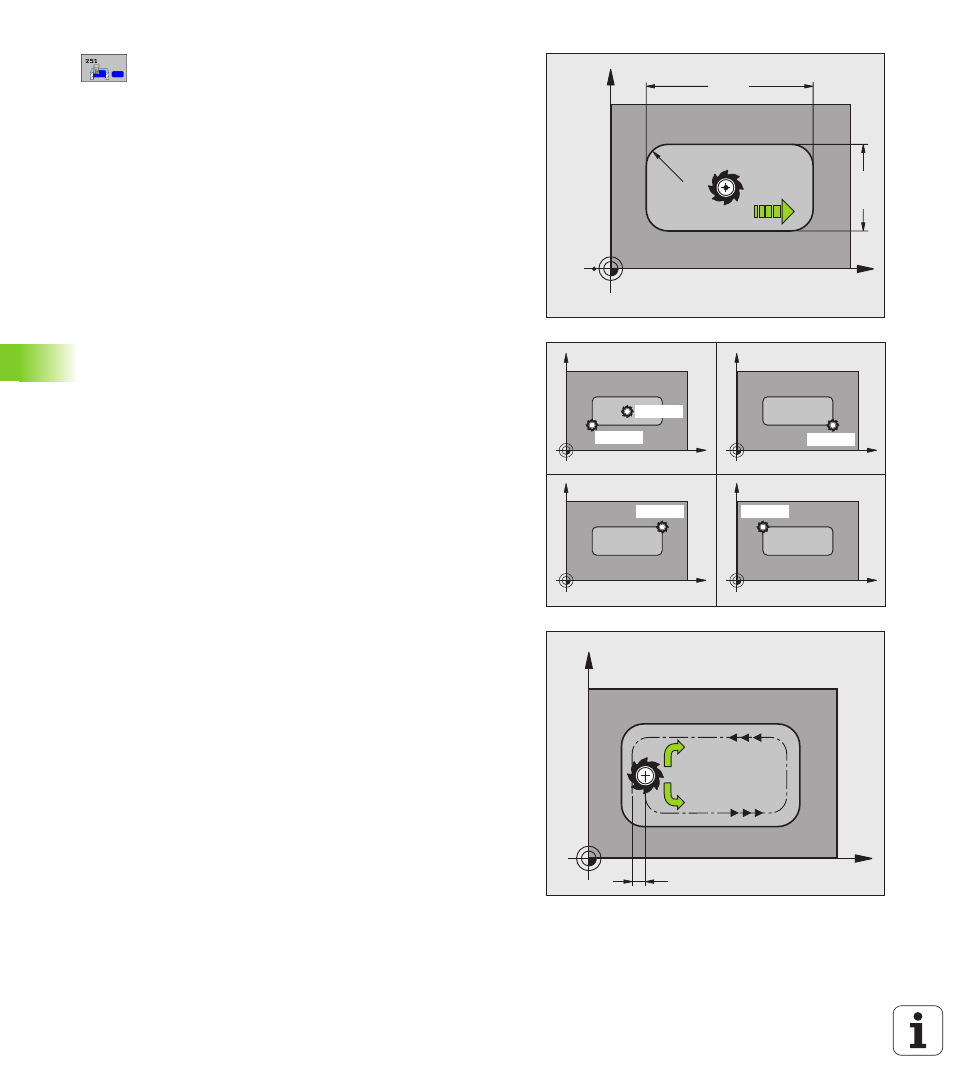

 Tipo de mecanizado (0/1/2) Q215: Determinación
del tipo de mecanizado:
0: Desbaste y Acabado
1: Sólo Desbaste
2: Sólo Acabado
Acabado lateral y acabado en profundidad solo serán
ejecutados si se ha definido la sobremedida de
acabado correspondiente (Q368, Q369)
 Longitud lado 1 Q218 (valor incremental): Longitud
de la cajera, paralela al eje principal del plano de
mecanizado
 Longitud lado 2 Q219 (valor incremental): Longitud
de la cajera, paralela al eje transversal del plano de
mecanizado
 Radio de la esquina Q220: Radio de la esquina de la
cajera. Si no se indica nada, el TNC programa el radio
de la esquina igual al radio de la hta.
 Sobremedida del acabado lateral Q368 (valor
incremental): Sobremedida de acabado en el plano de
mecanizado.
 Angulo de giro Q224 (valor absoluto): Angulo sobre el
que gira toda la cajera. El centro del giro está en la
posición en la que esté la herramienta en el momento
de llamar al ciclo
 Posición de la cajera Q367: posición de la cajera
referida a la posición de la herramienta en el
momento de llamar al ciclo:
0: posición de la herramienta = centro de la cajera
1: posición de la herramienta = esquina inferior
izquierda
2: posición de la herramienta = esquina inferior
derecha
3: posición de la herramienta = esquina superior
derecha
4: posición de la herramienta = esquina superior
izquierda
 Avance de fresado Q207: Velocidad de
desplazamiento de la hta. en el fresado en mm/min
 Tipo de fresado Q351: Tipo de fresado con M3:
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
X
Y
Q21
9
Q218
Q207
Q220
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
X
Y
k
Q351= +1
Q351= –1
