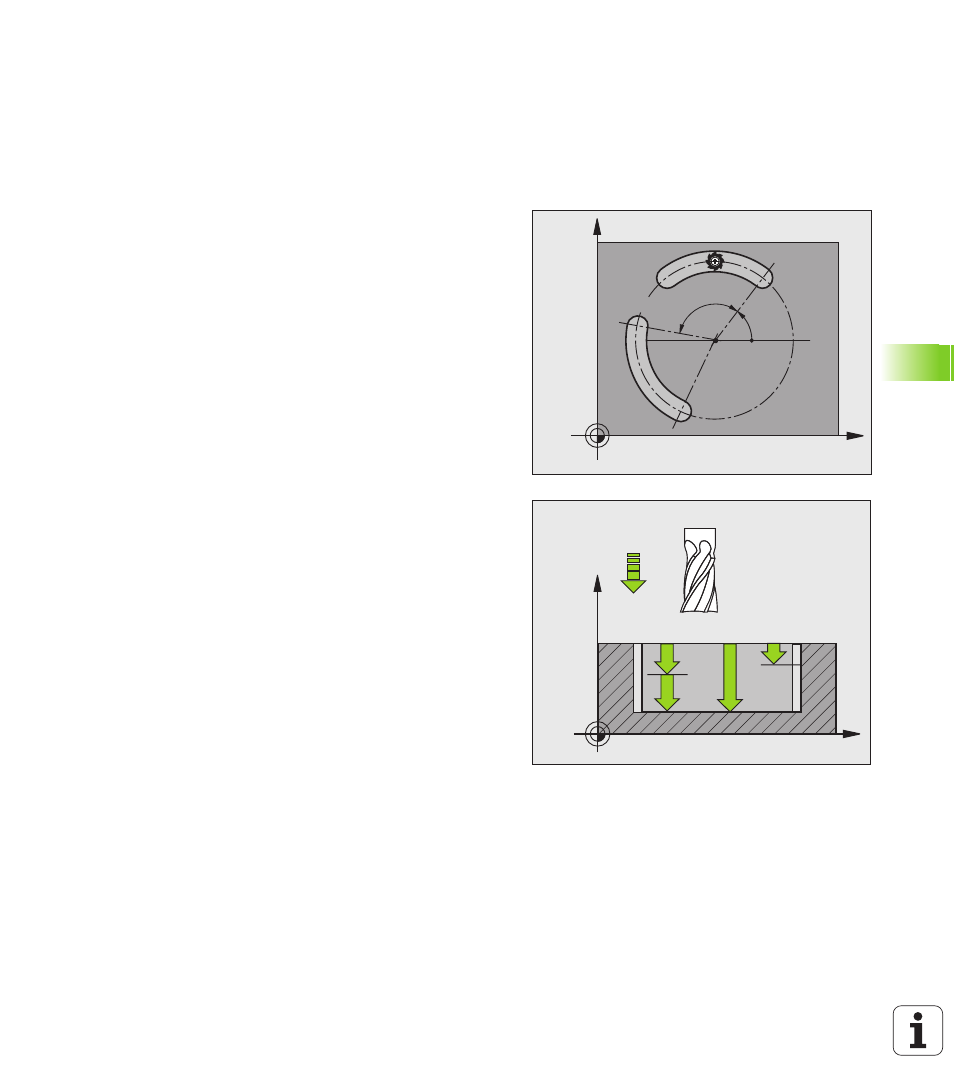

 Centro 2º eje Q217 (valor absoluto): Centro del
círculo graduado en el eje transversal del plano de
mecanizado Sólo tiene efecto si Q367 = 0
 Angulo inicial Q376 (valor absoluto): Introducir el
angulo del punto inicial en coordenadas polares
 Angulo de abertura de la ranura Q248 (valor
incremental): Introducir el ángulo de abertura de la
ranura
 Paso angular Q378 (valor absoluto): Angulo sobre el
que gira toda la ranura. El centro del giro está situado
en el centro del círculo graduado
 Número de mecanizados Q377: Número de
mecanizados sobre el círculo graduado
 Avance de fresado Q207: Velocidad de
desplazamiento de la hta. en el fresado en mm/min
 Tipo de fresado Q351: Tipo de fresado con M3:
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
 Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la ranura
 Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0
 Sobremedida de acabado en profundidad Q369 (valor
incremental): Sobremedida de acabado para la
profundidad.
 Avance al profundizar Q206: Velocidad de
desplazamiento de la herramienta al desplazarse en
profundidad en mm/min
 Paso de acabado Q338 (v. incremental): Medida,
según la cual se desplaza la hta. en el eje de la misma
para el acabado. Q338=0: Acabado en una
aproximación
X
Y
Q376
Q378
X
Z
Q201
Q206
Q202
Q338
