HEIDENHAIN iTNC 530 349
8.3 Definición del modelo P
A
T
TERN DEF
Utilizar PATTERN DEF
Una vez introducida una definición del modelo, es posible llamarla a
través de la función CYCL CALL PAT(véase "Llamada al ciclo con CYCL
CALL PAT" en pág. 341). Entonces el TNC ejecuta el último ciclo de
mecanizado definido en el modelo de mecanizado definido por el
usuario.

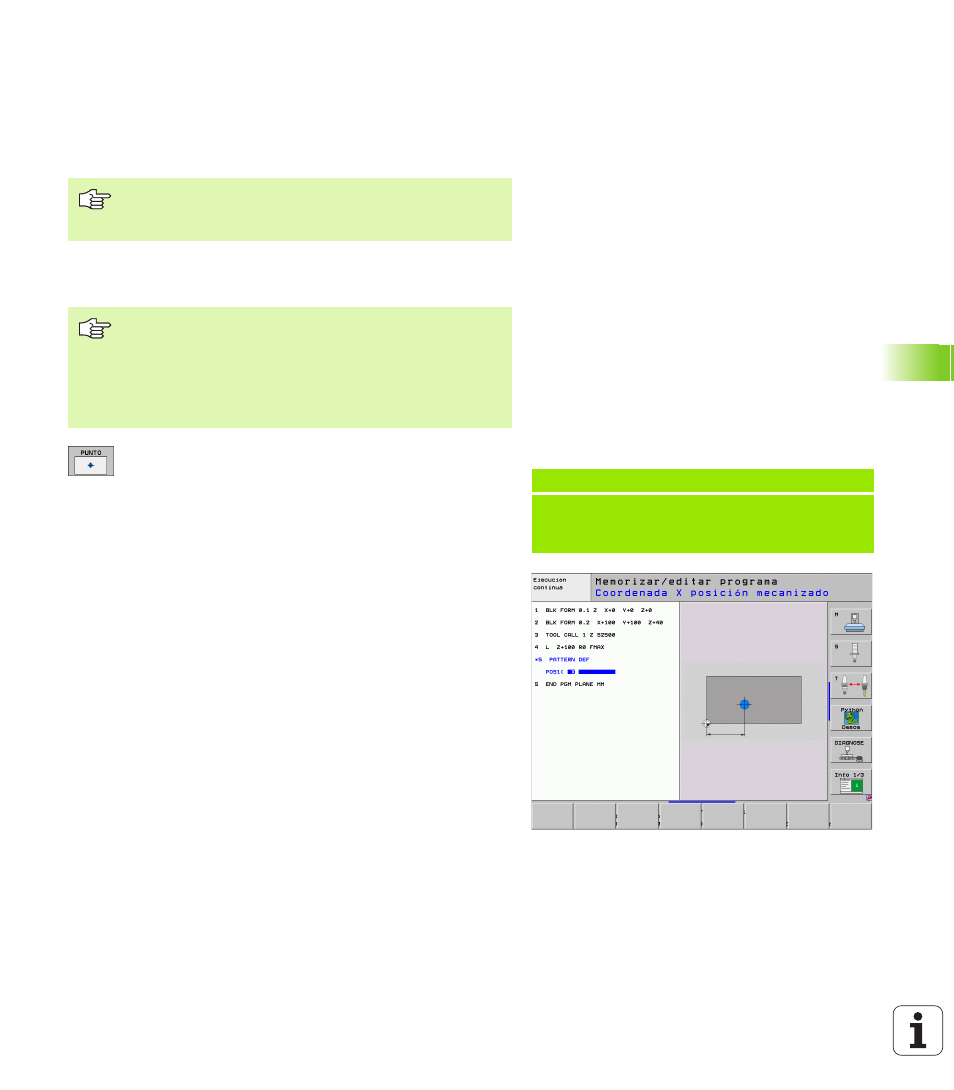

Definir posiciones de mecanizado únicas
 Coordenada X posición mecanizado (valor absoluto):
introducir coordenada X
 Coordenada Y posición de mecanizado (valor
absoluto): introducir coordenada Y
 Coordenada de la superficie de la pieza (valor
absoluto): introducir la coordenada Z, en la cual debe
empezar el mecanizado
Un modelo de mecanizado se mantiene activo hasta que
se define uno nuevo, o hasta seleccionar una tabla de
puntos mediante la función SEL TABEL.
Se pueden introducir un máximo de 9 posiciones de
mecanizado, confirmar la entrada con la tecla ENT.
Si se ha definido una superficie de la pieza en Z con
un valor distinto a 0, entonces este valor actúa
adicionalmente a la superficie de la pieza Q203 que se ha
definido en el ciclo de mecanizado.
Ejemplo: Frases NC
10 L Z+100 R0 FMAX
11 PATTERN DEF
POS1 (X+25 Y+33,5 Z+0)
POS2 (X+50 Y+75 Z+0)
