250 6 Programación: Programar contornos
6.4 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas car
tesianas
6.4 Movimientos de trayectoria -
Coordenadas cartesianas

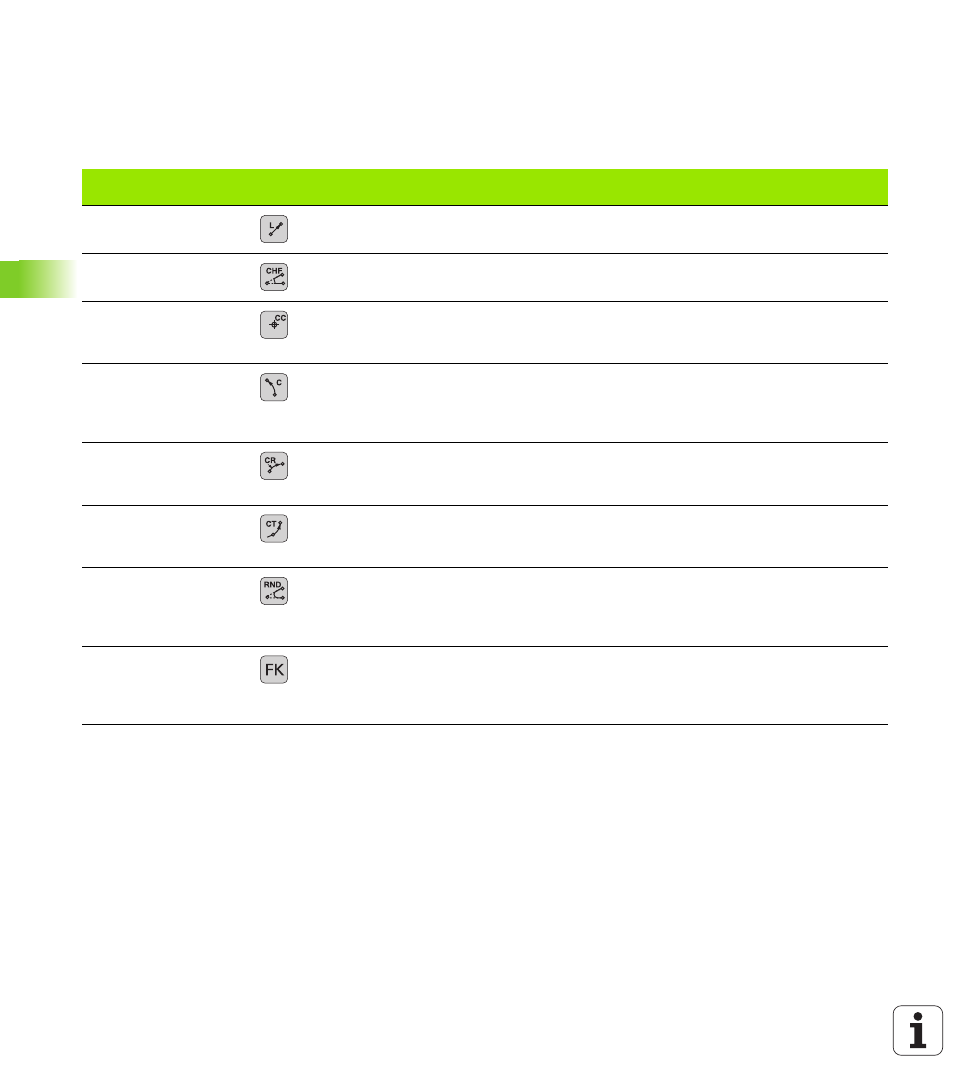

Resumen de las funciones de trayectoria
Función
Tecla de función de
trayectoria Movimiento de la
herramienta
Introducciones precisas Página
Recta L
en inglés: Line Recta Coordenadas del punto final
de la recta Pág. 251
Chaflán: CHF
ingl.: CHamFer Chaflán entre dos rectas Longitud del chaflán Pág. 252
Punto central del
círculo CC;
en inglés: Circle Center Ninguno Coordenadas del punto
central del círculo o polo Pág. 254
Arco de círculo C
ingl.: Circle Trayectoria circular
alrededor del punto central
del círculo CC, al punto final
del arco de círculo Coordenadas del punto final
del círculo, sentido de giro Pág. 255
Arco de círculo CR
ingl.: Circle by Radius Trayectoria circular con
radio determinado Coordenadas del punto final
del círculo, radio del círculo,
sentido de giro Pág. 256
Arco de círculo CT
ingl.: Circle Tangential Trayectoria circular
tangente al tramo anterior y
posterior del contorno Coordenadas del punto final
del círculo Pág. 257
Redondeo de esquinas
RND
ingl.: RouNDing of
Corner Trayectoria circular
tangente al tramo anterior y
posterior del contorno Radio de la esquina R Pág. 253
Programación libre de
contornos FK Recta o trayectoria circular
unida libremente al
elemento anterior del
contorno véase "Movimientos de
trayectoria - Programación
libre de contornos FK" en
pág. 270 Pág. 270
