HEIDENHAIN iTNC 530 389
8.5 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

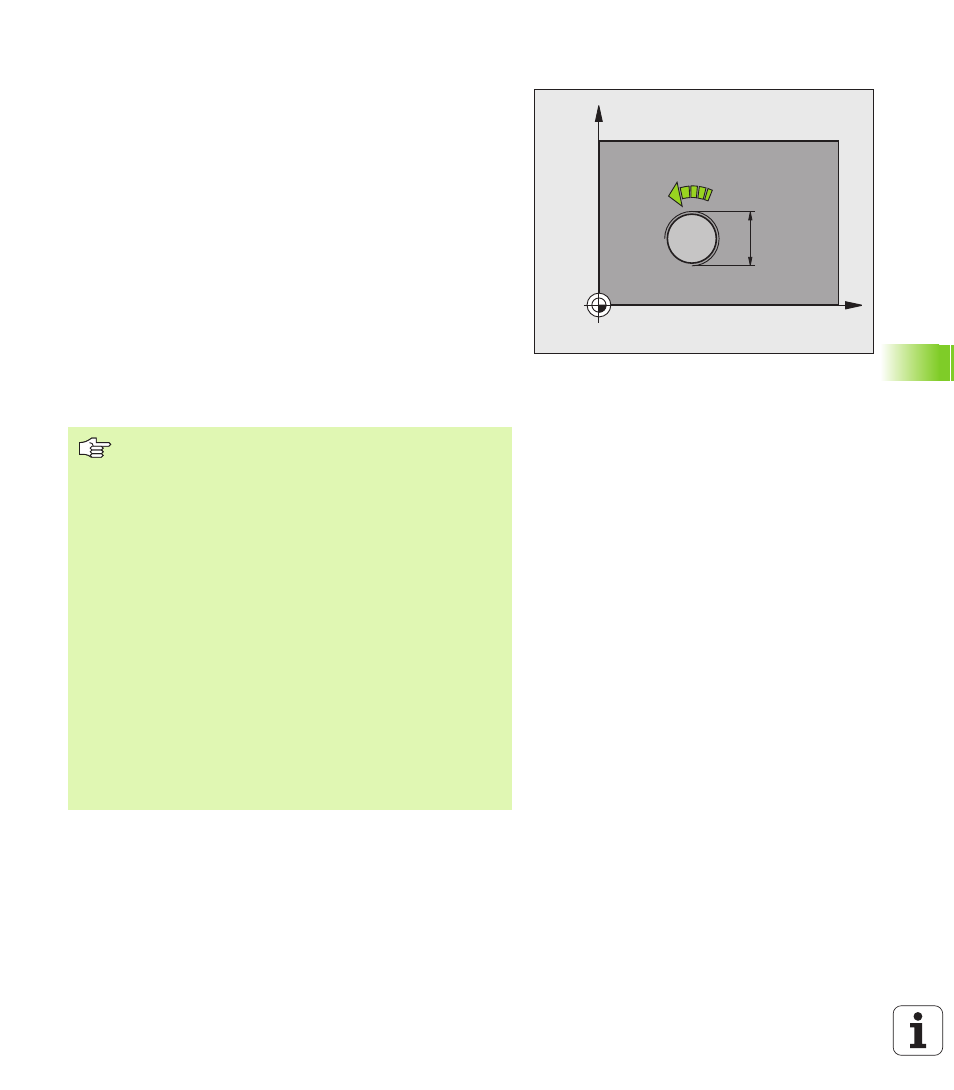

FRESADO DE ROSCA (ciclo 262)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida
FMAX a la distancia de seguridad sobre la superficie de la pieza
2 La hta. se desplaza con el avance programado en el
posicionamiento previo sobre el plano de partida. Éste se obtiene
del signo del paso de roscado, del tipo de fresado y del número de
pasos para repasar
3 A continuación la herramienta se desplaza tangencialmente con un
movimiento helicoidal al diámetro nominal de la rosca. Para ello,
antes del movimiento de aproximación helicoidal se realiza un
movimiento de compensación del eje de la herramienta, para
poder comenzar con la trayectoria del roscado sobre el plano inicial
programado
4 Dependiendo del parámetro para el nº de roscas la hta. fresa la
rosca en un movimiento helicoidal, en varios o en uno contínuo
5 A continuación la herramienta sale tangencialmente desde el
contorno hasta el punto de partida del plano de mecanizado
6 Al final del ciclo el TNC desplaza la hta. en marcha rápida a la
distancia de seguridad o - si se ha programado - a la 2ª distancia de
seguridad
X
Y
Q207
Q335
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto
inicial (centro del taladro) en el plano de mecanizado con
corrección de radio R0.
En el ciclo, el signo del parámetro Profundidad de la rosca
determina la dirección del mecanizado. Si se programa la
profundidad = 0, el TNC no ejecuta el ciclo.
El movimiento de desplazamiento en cada diámetro de
rosca tiene lugar en semicírculo a partir del centro. Si el
paso del diámetro de la herramienta es 4 veces menor que
el diámetro de rosca, se lleva a cabo un pre
posicionamiento lateral.
Tener en cuenta que el TNC realiza un movimiento de
compensación antes del movimiento de aproximación en
el eje de la herramienta. La longitud del movimiento de
compensación asciende como máximo medio paso de
rosca. ¡Prestar atención al espacio necesario en el hueco!
Si se modifica la profundidad de la rosca, el TNC cambia
automáticamente el punto de inicio para el movimiento de
la hélice.
