462 8 Programación: Ciclos
8.8 Ciclos SL

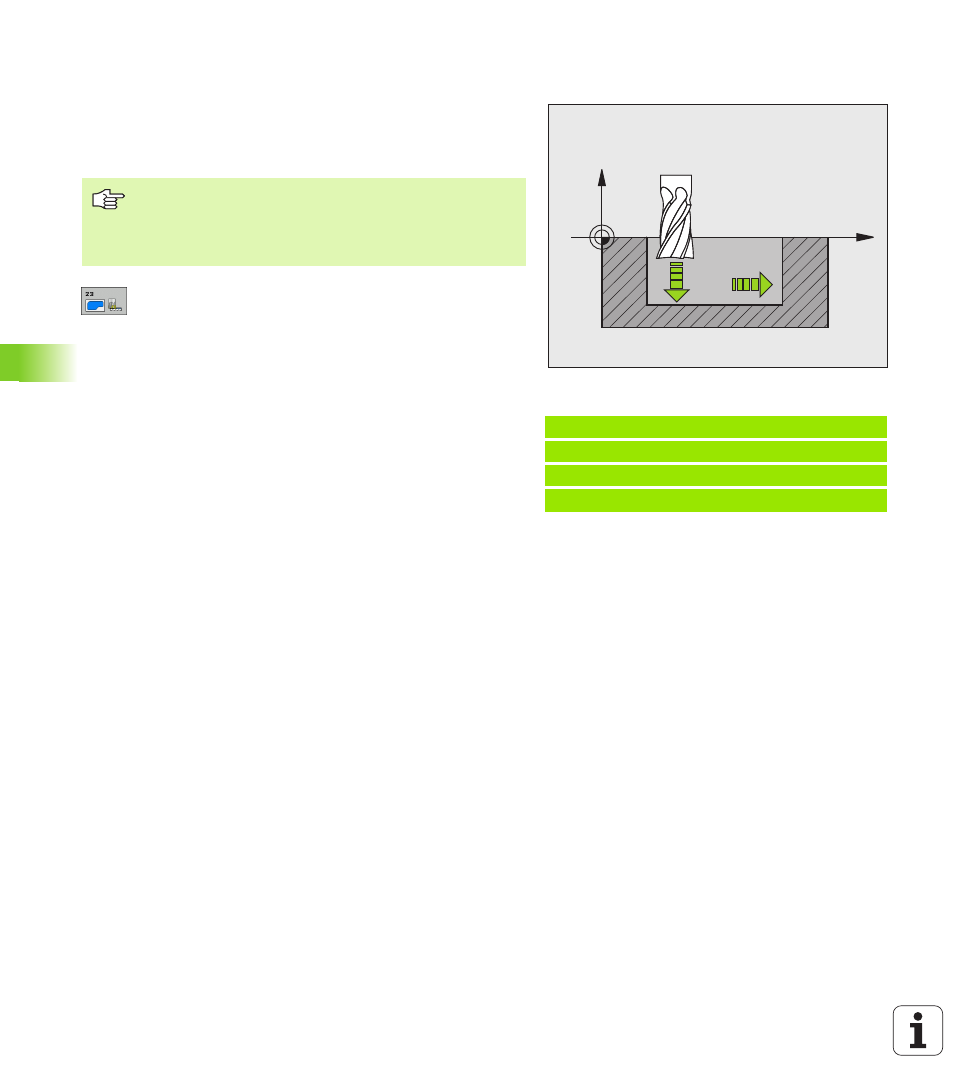

ACABADO EN PROFUNDIDAD (ciclo 23)
El TNC desplaza la hta. de forma suave (círculo tangente vertical) sobre
la primera superficie a mecanizar, siempre que se disponga de
suficiente espacio. En caso de espacios estrechos, el TNC profundiza
la herramienta de manera perpendicular. A continuación se fresa la
distancia de acabado que ha quedado del desbaste.
 Avance al profundizar Q11: Velocidad de
desplazamiento de la hta. en la profundización
 Avance para desbaste Q12: Avance de fresado
 Avance de retroceso Q208: Velocidad de
desplazamiento de la hta. al retirarse tras el
mecanizado en mm/min. Cuando se introduce
Q208=0 el TNC retira la hta. con el avance Q12
Ejemplo: Frases NC
60 CYCL DEF 23 ACABADO EN PROFUNDIDAD
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=350 ;AVANCE DE DESBASTE
Q208=99999 ;AVANCE DE RETROCESO
X
Z
Q11
Q12
Antes de la programación deberá tenerse en cuenta
El TNC calcula automáticamente el punto inicial para el
acabado. El punto inicial depende de las proporciones de
espacio de la cajera.
