68 2 Funcionamiento manual y ajuste
2.4 Fijación del punt
o de r
e
fe
re
ncia (sin palpador 3D)
Activar punto de referencia desde la tabla de presets en el modo
de funcionamiento Manual

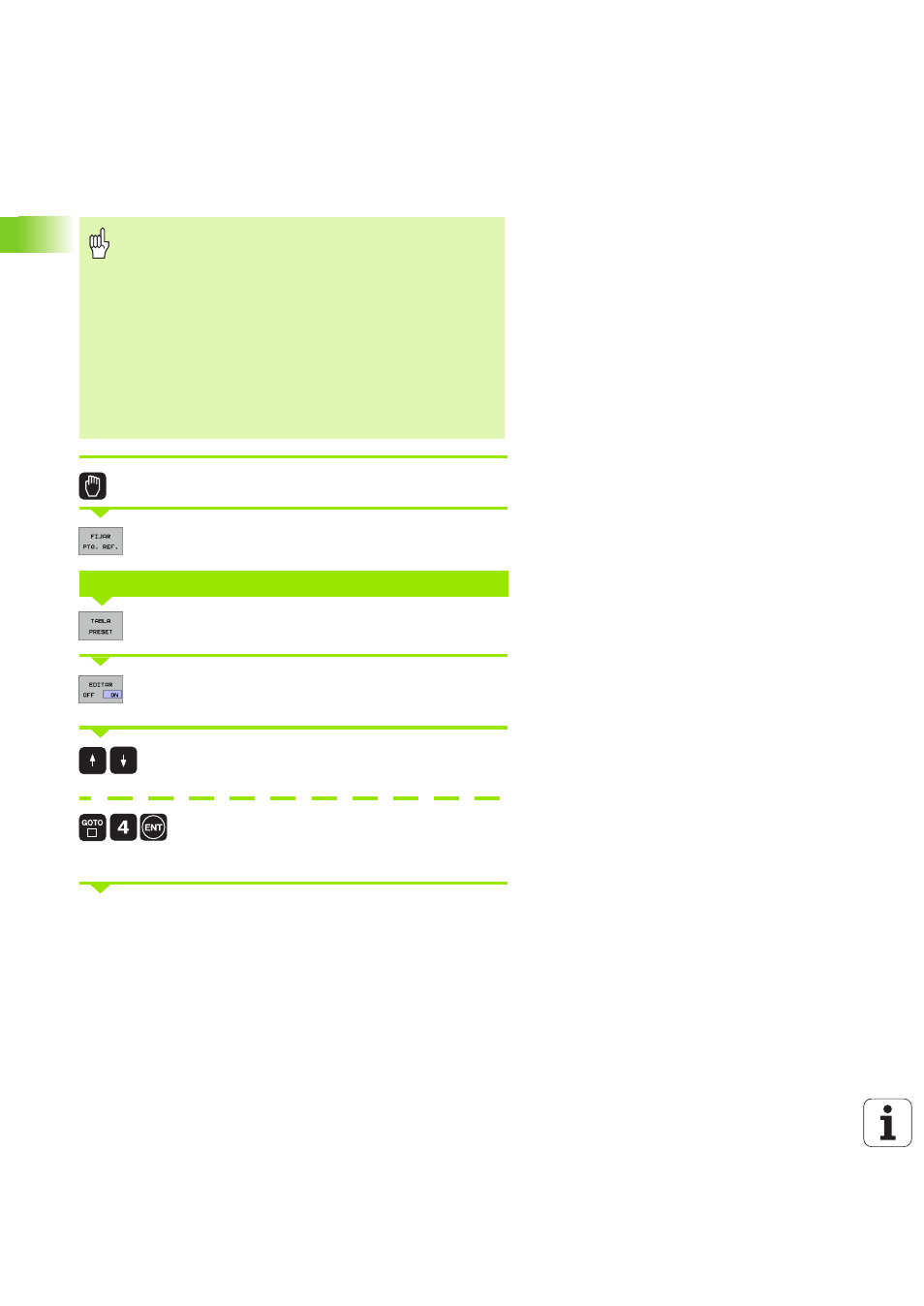

Seleccionar el modo de funcionamiento Manual
Llamar la función para fijar el punto de referencia
Llamat a la tabla de presets
Liberar la tabla de presetst para editar: poner en ON
la Softkey EDITAR ON/OFF
Seleccionar con el cursor los números de los puntos
de referencia que se quieran activar, o
seleccionar mediante la tecla GOTO el número de
punto de referencia que se desee activar y confirmar
con la tecla ENT
Al activar un punto de referencia desde la tabla de
presets, el TNC anula todos los cálculos de coordenadas
en curso que fueron activados con los siguientes ciclos:
„ Ciclo G53, desplazamiento del punto cero de las tablas
„ Ciclo G54, desplazamiento del punto cero en el
programa
„ Ciclo G28, Espejo
„ Ciclo G73, Giro
„
Ciclo G72, Factor de escala
Sin embargo, el cálculo de coordenadas desde el ciclo
G80 Inclinar plano de mecanizado permanece activo.
FIJAR PUNTO DE REFERENCIA X=
