HEIDENHAIN iTNC 530 399
8.9 Ciclos par
a
la
tr
a
s
lación de coor
dena
das

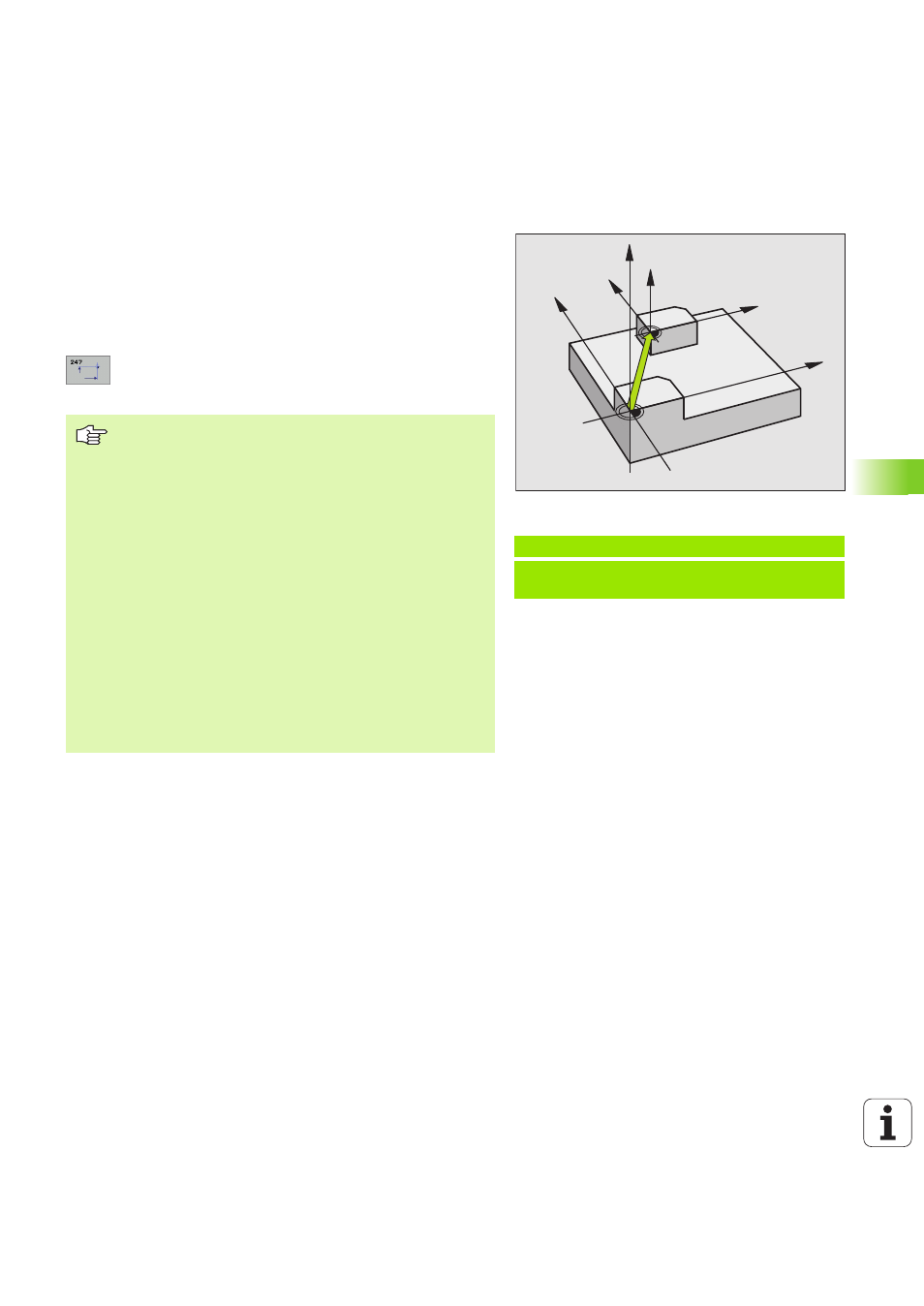

FIJACION DEL PUNTO DE REFERENCIA (ciclo
G247)
Con el ciclo FIJAR PUNTO REF. se puede activar un punto cero
definido en una tabla de preset como nuevo punto de referencia.
Activación
Después de la definición del ciclo FIJAR PUNTO REFERENCIA todas
las coordenadas y desplazamientos del punto cero (absolutas e
incrementales) se refieren al nuevo preset.
8 ¿Número para el punto de referencia? : Introducir
número del punto de referencia de la tabla de presets,
que debe ser activado
Visualizaciones de estados
En la visualización de estado el TNC muestra el número de preset
activo tras el símbolo del punto de referencia
Ejemplo: Frase NC
N13 G247 FIJAR PUNTO DE REFERENCIA
Q339=4 ;NÚMERO DEL PUNTO
REFERENCIA
Z
Z
X
X
Y
Y
Al activar un punto de referencia desde la tabla de presets,
el TNC anula todos los cálculos de coordenadas en curso
que fueron activados con los siguientes ciclos:
„
Ciclo G53/G54, Desplazamiento punto cero
„ Ciclo G28, Espejo
„ Ciclo G73, Giro
„ Ciclo G72, Factor de escala
Sin embargo, el cálculo de coordenadas desde el ciclo G80
Inclinar plano de mecanizado permanece activo.
El TNC fija el preset sólo en los ejes, que están definidos
con valores en la tabla de presets. El punto de referencia
de ejes que están marcados con - permanece invariable
Cuando se active el número preset 0 (fila 0), activar
entonces el punto de referencia que se haya fijado por
última vez en modo manual.
En el modo de funcionamiento Test del programa no tiene
efecto el ciclo G247.
