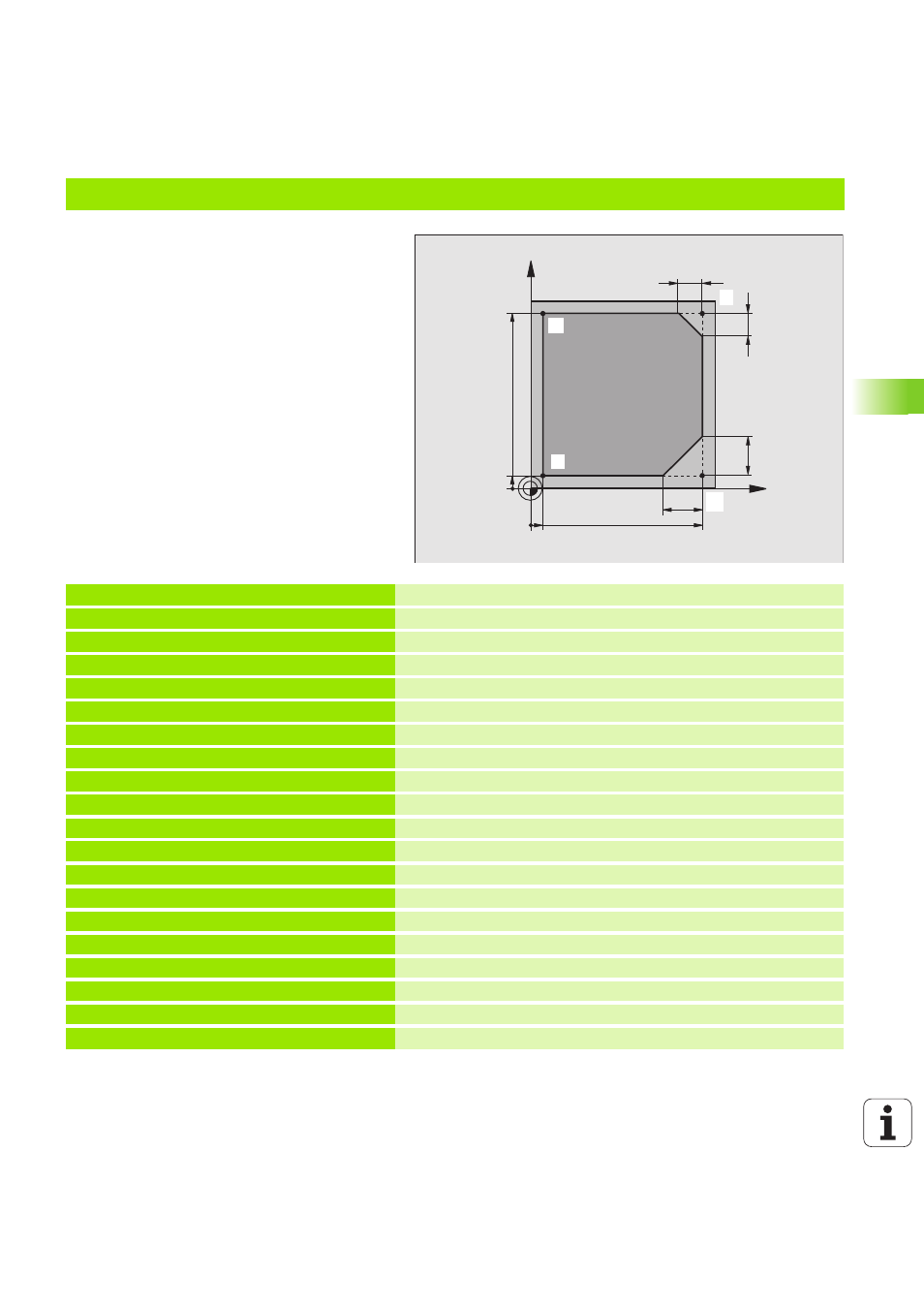

Ejemplo: Movimiento lineal y chaflán en cartesianas
%LINEAL G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definición del bloque para la simulación gráfica del mecanizado
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 * Definición de la herramienta en el programa
N40 T1 G17 S4000 * Llamada a la hta. con eje del cabezal y revoluciones del cabezal
N50 G00 G40 G90 Z+250 * Retirar la hta. en el eje de la misma en marcha rápida
N60 X-10 Y-10 * Posicionamiento previo de la herramienta
N70 G01 Z-5 F1000 M3 * Alcanzar la profundidad de mecanizado con avance F = 1000 mm/min
N80 G01 G41 X+5 Y+5 F300 * Aproximación al punto 1 del contorno, activar la corrección de radio G41
N90 G26 R5 F150 * Aproximación tangencial
N100 Y+95 * Llegada al punto 2
N110 X+95 * Punto 3: primera recta de la esquina 3
N120 G24 R10 * Programar el chaflán de longitud 10 mm
N130 Y+5 * Punto 4: segunda recta de la esquina 3, 1ª recta de la esquina 4
N140 G24 R20 * Programar el chaflán de longitud 20 mm
N150 X+5 * Llegada al último pto. 1 del contorno, segunda recta de la esquina 4
N160 G27 R5 F500 * Salida tangencial
N170 G40 X-20 Y-20 F1000 * Retirar la hta. del plano de mecanizado, cancelar la corrección de radio
N180 G00 Z+250 M2 * Desplazar libremente la herramienta, final del programa
N999999 %LINEAL G71 *
