HEIDENHAIN iTNC 530 349

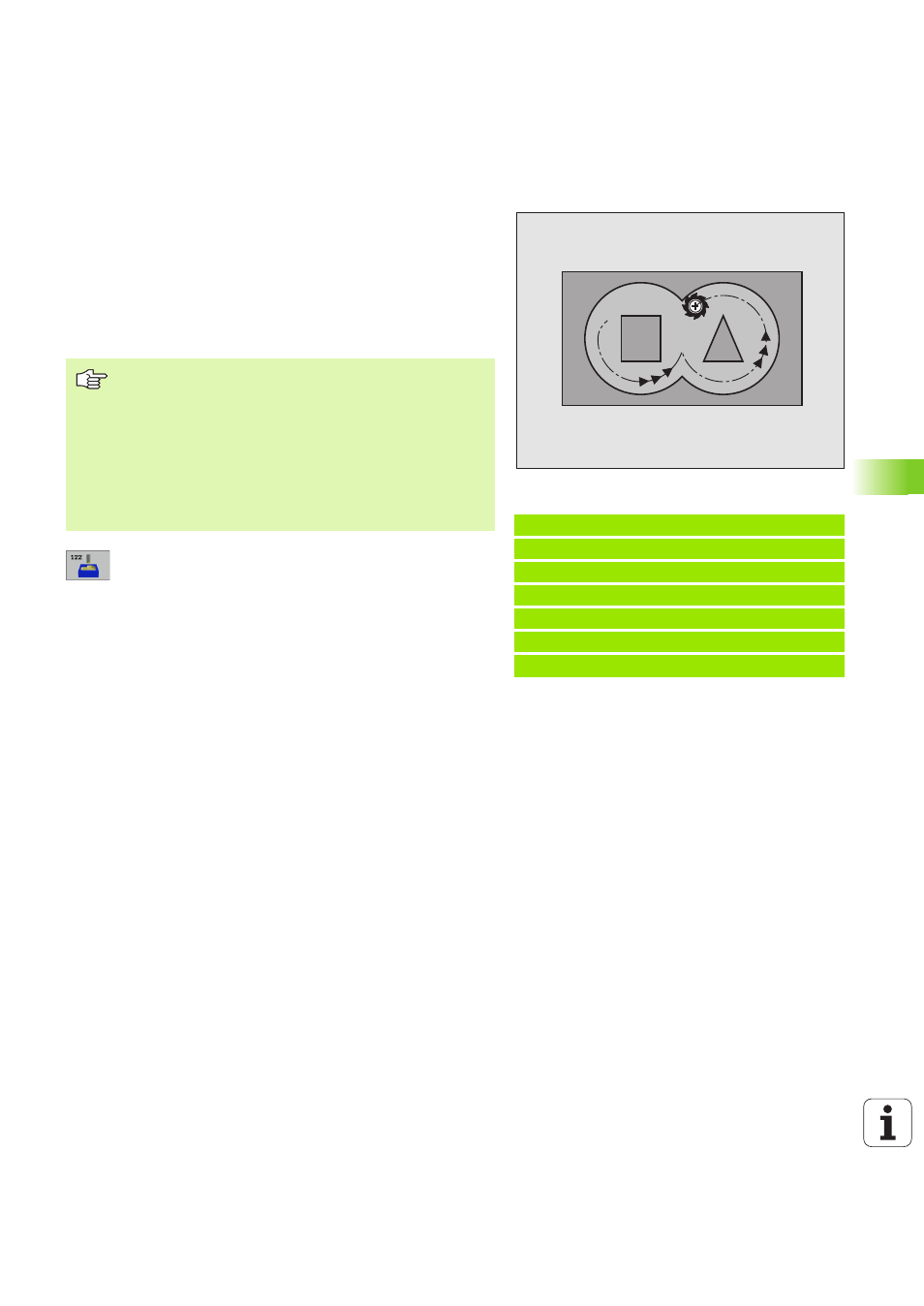

8.6 Ciclos SL
DESBASTE (ciclo G122)
1 El TNC posiciona la hta. sobre el punto de profundización; para ello
se tiene en cuenta la sobremedida de acabado lateral
2 En la primera profundidad de paso la hta. fresa el contorno de
dentro hacia afuera con el avance de fresado Q12
3 Para ello se fresa libremente el contorno de la isla (aquí: C/D) con
una aproximación al contorno de la cajera (aquí: A/B)
4 A continuación se realiza el acabado de la cajera y la hta. se retira
a la altura de seguridad
8 Profundidad de paso Q10 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza
8 Avance al profundizar Q11: Avance al profundizar en
mm/min
8 Avance para desbaste Q12: Avance de fresado en
mm/min
8 Número de hta. para el desbaste previo Q18:
Número de la hta. con la cual se ha realizado el
desbaste previo. Si no se ha realizado un desbaste
previo se introduce "0"; si se introduce un número, el
TNC sólo desbasta la parte que no se mecaniza con la
hta. de desbaste previo.
Si la zona a desbastar no se puede alcanzar desde un
lateral, la hta. profundiza de forma pendular; para ello
se define en la tabla de htas. TOOL.T (véase “Datos
de la herramienta” en pág. 145) la longitud de la
cuchilla LCUTS y el máximo ángulo de profundización
ANGLE de la herramienta. El TNC emite un aviso de
error en caso de faltar algún dato
8 Avance pendular Q19: Avance oscilante en mm/min
8 Avance de retroceso Q208: Velocidad de
desplazamiento de la hta. al retirarse tras el
mecanizado en mm/min. Cuando se introduce
Q208=0 el TNC retira la hta. con el avance Q12
Ejemplo: Frase NC
N59 G122 DESBASTE
Q10=+5 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=350 ;AVANCE DE DESBASTE
Q18=1 ;HERRAMIENTA DE DESBASTE PREVIO
Q19=150 ;AVANCE PENDULAR
Q208=99999 ;AVANCE DE RETROCESO
C D
A B
Antes de la programación deberá tenerse en cuenta
Si es preciso utilizar una fresa con dentado frontal cortante
en el centro (DIN 844) o pretaladrado con el ciclo G121.
Al definir en una tabla de herramientas un ángulo de
profundización para la herramienta de desbaste en la
columna ANGLE, el TNC lo desplaza en un movimiento
helicoidal hasta la profundidad de desbaste
correspondiente (véase “Tabla de herramientas: Datos de
la hta. standard” en pág.147)
