426 9 Programación: Subprogramas y repeticiones parciales de un programa
9
.6 Pr
ogr
a
mmier
-Beispie
le

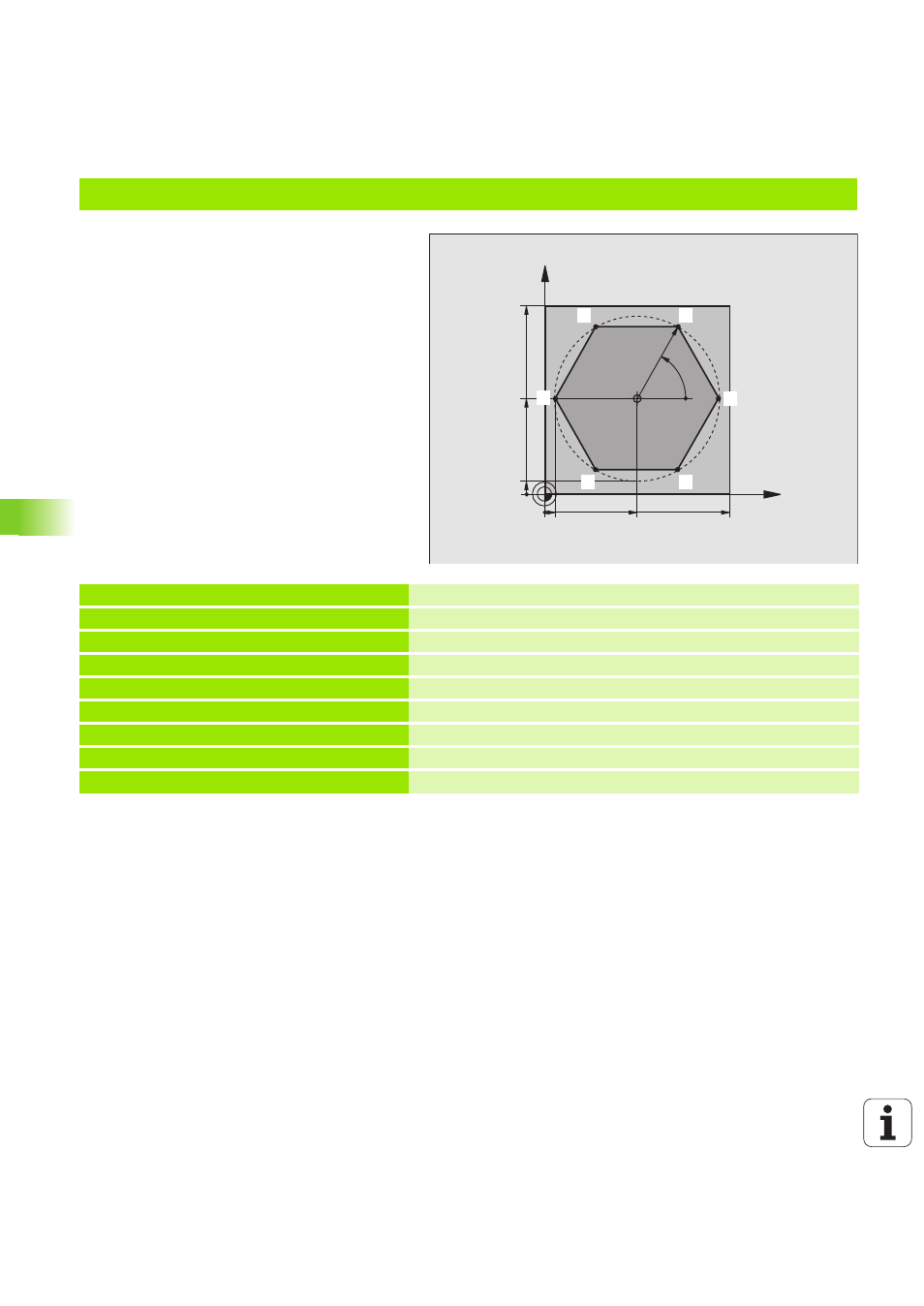

Ejemplo: Fresado de un contorno en varias aproximaciones
Desarrollo del programa
„ Posicionamiento previo de la hta. sobre la
superficie de la pieza
„ Introducir la profundización en incremental
„ Fresado del contorno
„
Repetición de la profundización y del fresado del
contorno
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+7.5 * Definición de la herramienta
N40 T1 G17 S4000 * Llamada de herramienta
N50 G00 G40 G90 Z+250 * Retirar la herramienta
N60 I+50 J+50 * Fijar el polo
N70 G10 R+60 H+180 * Posicionamiento previo en el plano de mecanizado
N80 G01 Z+0 F1000 M3 * Posicionamiento previo sobre la superficie de la pieza
X
Y
50 100
50
I,J
5
100
R45
60°
5
1 1
1 2 1 3
1 4
1 5 1 6
