262 8 Programación: Ciclos
8.3 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

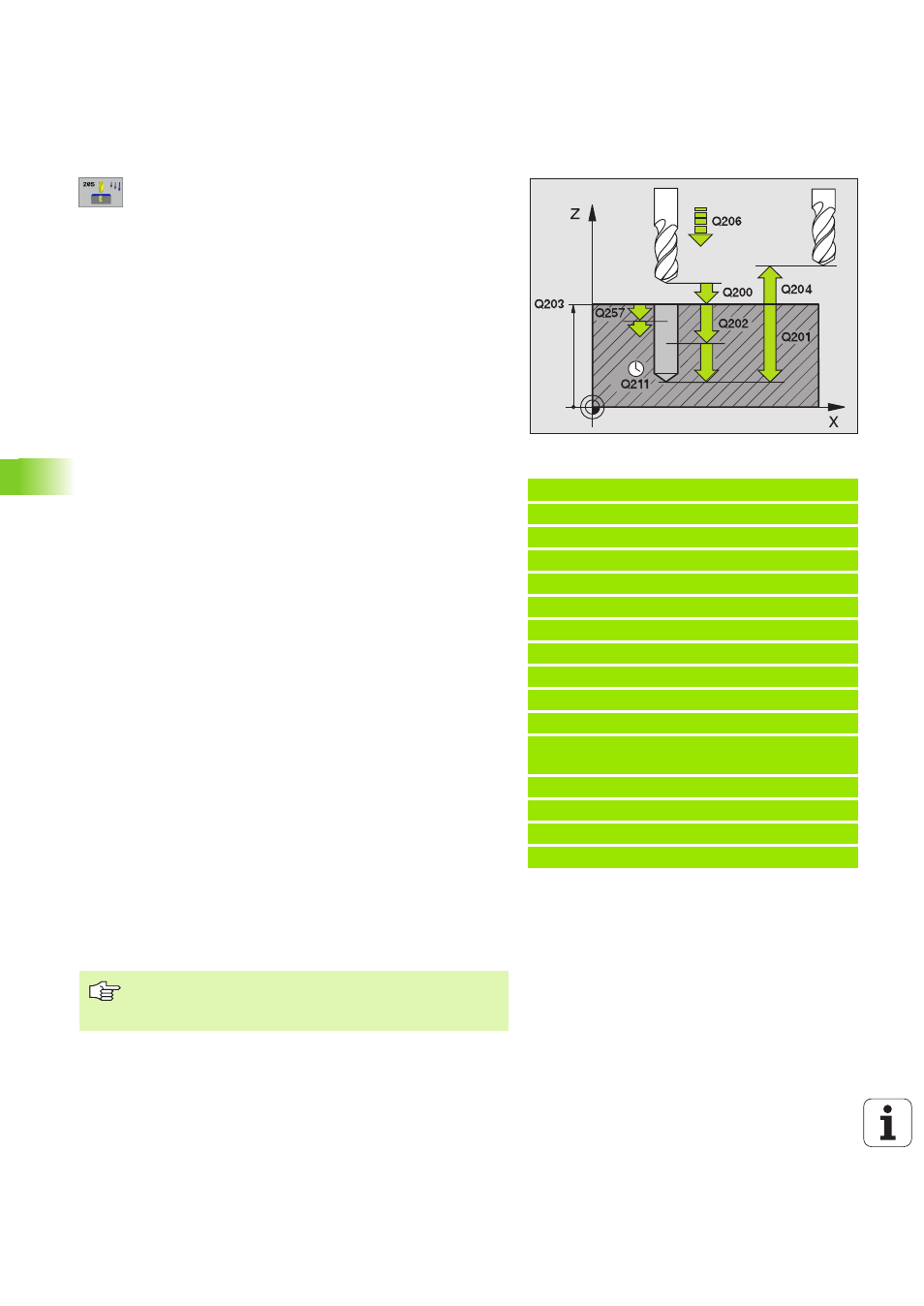

8 Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
8 Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base del taladro (extremo
del cono del taladro)
8 Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. en el taladrado en mm/min
8 Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza La profundidad de taladrado no tiene por qué ser
múltiplo del paso de profundización. El TNC se
desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
„
El paso de profundización y la profundidad total son
iguales
„
El paso de profundización es mayor a la profundidad
total
8 Coordenadas de la superficie de la pieza Q203
(valor absoluto): Coordenadas de la superficie de la
pieza
8 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción)
8 Valor de reducción Q212 (valor incremental): Valor
según el cual el TNC reduce la profundidad de paso
Q202
8 Mínima profundidad de paso Q205 (valor
incremental): Si se ha introducido un valor de
reducción, el TNC límita el paso de aproximación al
valor programado en Q205
8 Distancia de parada previa arriba Q258 (valor
incremental): Distancia de seguridad para el
posicionamiento en marcha rápida, cuando el TNC
desplaza de nuevo la hta. después de un retroceso del
taladro a la profundidad de paso actual; valor de la
primera profundidad de paso
8 Distancia de parada previa abajo Q259 (valor
incremental): Distancia de seguridad para el
posicionamiento en marcha rápida, cuando el TNC
desplaza de nuevo la hta. después de un retroceso del
taladro a la profundidad de paso actual; valor de la
última profundidad de paso
Ejemplo: Frases NC
N110 G205 TALADRO PROFUNDO UNIVERSAL
Q200=2 ;DIST.-SEGURIDAD
Q201=-80 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q202=15 ;PROFUNDIDAD DE PASO
Q203=+100 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q212=0,5 ;VALOR DE REDUCCIÓN
Q205=3 ;PROFUNDIDAD DE PASO MÍN.
Q258=0,5 ;DISTANCIA DE PARADA PREVIA ARRIBA
Q259=1 ;DISTANCIA DE PARADA PREVIA ABAJO
Q257=5 ;PROFUNDIDAD DE TALADRADO ROTURA
DE VIRUTA
Q256=0.2 ;RETROCESO EN ROTURA DE VIRUTA
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
Q379=7.5 ;PUNTO DE PARTIDA
Q253=750 ;AVANCE DE PREPOSICIONAMIENTO
Si se programa Q258 diferente a Q259, el TNC modifica de
forma regular la distancia de posición previa entre la
primera y la última profundidad de paso.
