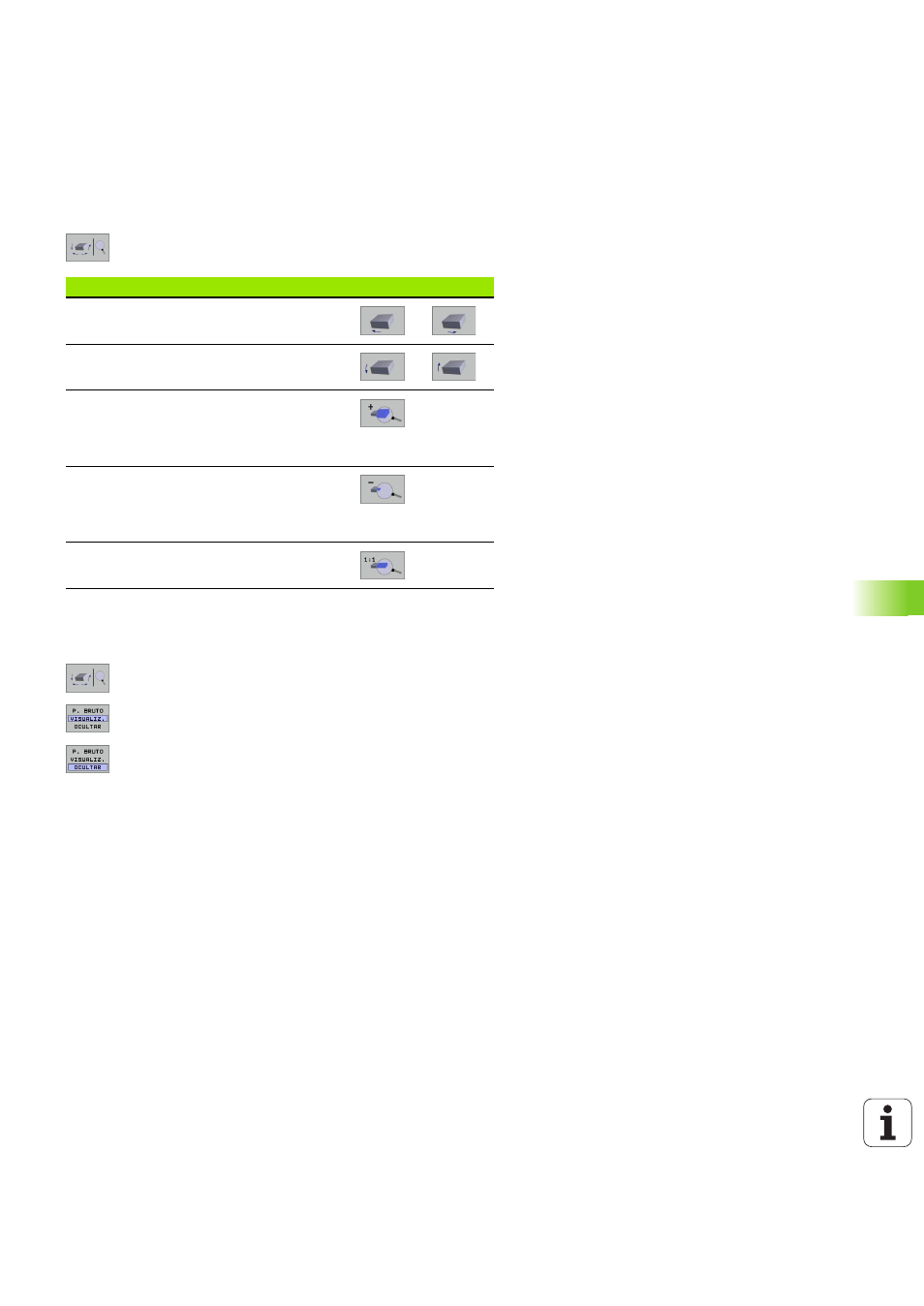

HEIDENHAIN iTNC 530 471
1
1
.1 Gráficos
Girar la represesentación 3D y aumentar/disminuir
8 Conmutar la carátula de softkey hasta que la softkey de selección
aparece para las funciones Girar y Aumentar/Disminuir.
8 Seleccionar las funciones para Girar y Aumentar/
Disminuir:
Visualizar u omitir el marco del contorno de la pieza
8 Conmutar la carátula de softkey hasta que la softkey de selección
aparece para las funciones Girar y Aumentar/Disminuir.
8 Seleccionar las funciones para Girar y Aumentar/
Disminuir:
8 Intercalar marcos para BLK FORM: fijar campo
iluminado en VISUALIZAR mediante softkey
8 Suprimir marcos para BLK FORM: fijar campo
iluminado en SUPR. mediante softkey.
Función Softkeys
Girar verticalmente la representación en
pasos de 5°
Girar horizontalmente la representación en
pasos de 5º
Aumentar la representación paso a paso. Si
se aumenta la representación, el TNC
muestra a pie de página de la ventana de
gráfico la letra Z.
Disminuir la representación paso a paso. . Si
se disminuye la representación, el TNC
muestra a pie de página de la ventana de
gráfico la letra Z.
Volver a la representación en tamaño
programado
