HEIDENHAIN iTNC 530 375
8.7 Ciclos SL con fór
m
ula de cont
or
no

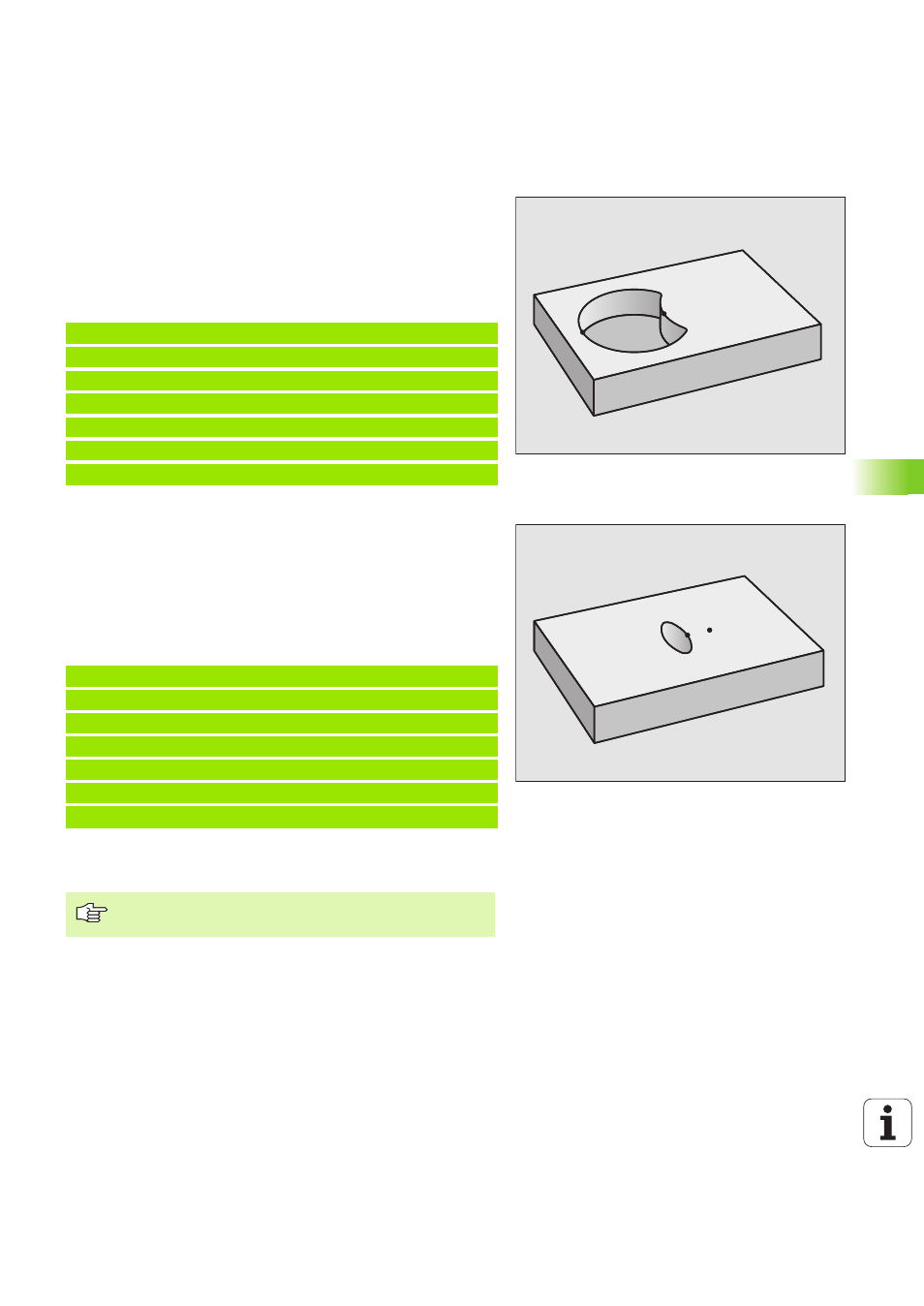

Superficie como "Resta"
Se mecanizan la superficie A sin la parte que es común a B:
„
Las superficies A y B deben programarse por separado sin
corrección de radio
„ En la fórmula del contorno la superficie B se quita de la superficie A
con la función "intersección con complemento de"
Programa de definición de contorno:
Superficie de la "intersección"
Se mecaniza la parte común de A y B. (Sencillamente las superficies
no comunes permanecen sin mecanizar.)
„ Las superficies A y B deben programarse por separado sin
corrección de radio
„ En la fórmula de contorno las superficies A y B se calculan con la
función "intersección con"
Programa de definición de contorno:
Ejecutar contorno con los ciclos SL
A
B
N50 ...
N60 ...
N70 DECLARE CONTOUR QC1 = "CAJERA_A.H"
N80 DECLARE CONTOUR QC2 = "CAJERA_B.H"
N90 QC10 = QC1 \ QC2
N100 ...
N110 ...
A
B
N50 ...
N60 ...
N70 DECLARE CONTOUR QC1 = "CAJERA_A.H"
N80 DECLARE CONTOUR QC2 = "CAJERA_B.H"
N90 QC10 = QC1 & QC2
N100 ...
N110 ...
El mecanizado del contorno completo se realiza con los
ciclos G120 a G124 (véase “Ciclos SL” en pág.340)
