348 8 Programación: Ciclos
8.6 Ciclos SL

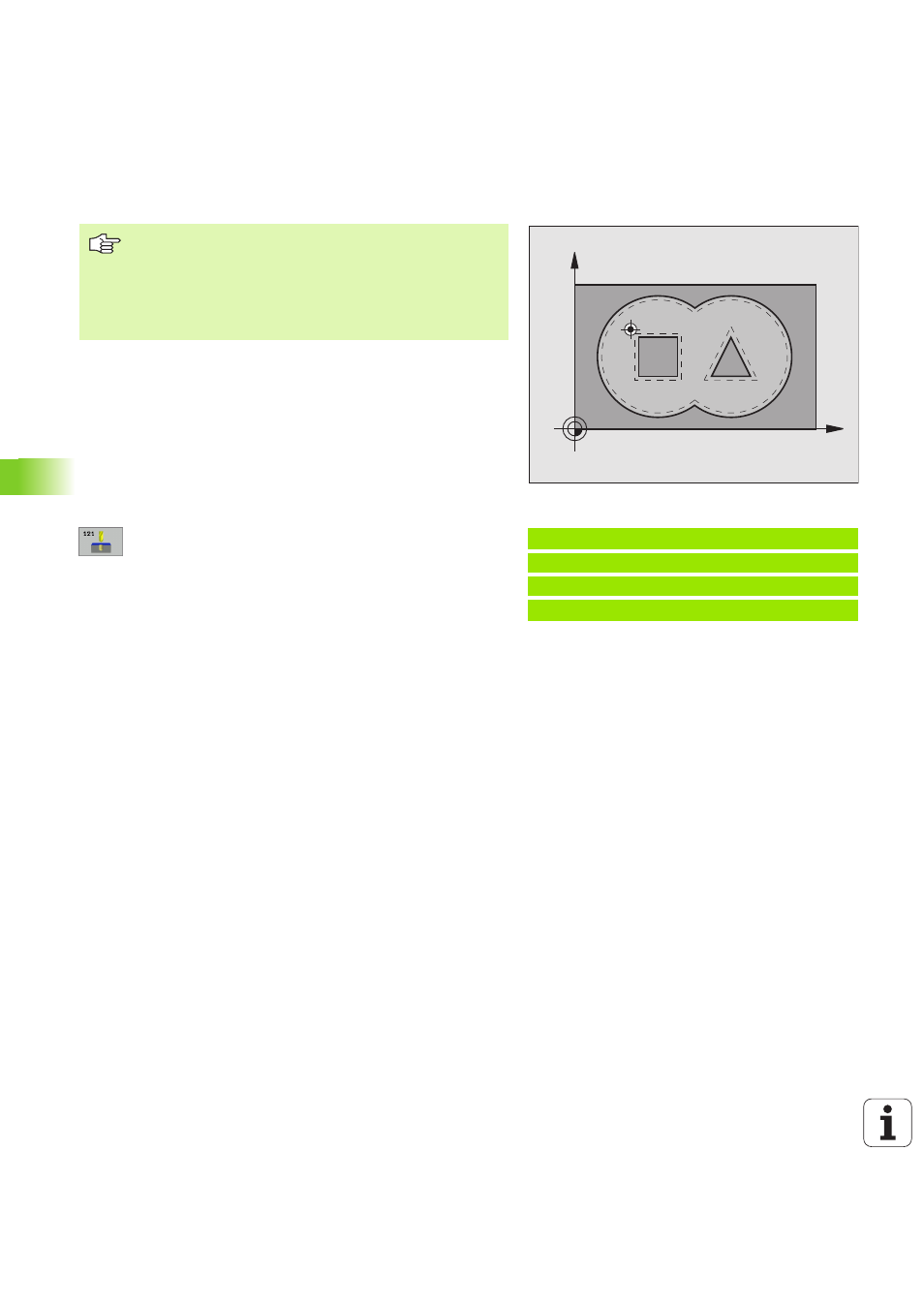

PRETALADRADO (ciclo G121)
Desarrollo del ciclo
Como el ciclo G83 Taladrado profundo, véase “Ciclos para taladrado,
roscado y fresado de rosca” en pág. 246.
Aplicación
Para los punto de profundización, el ciclo G121 PRETALADRADO tiene
en cuenta la sobremedida de acabado lateral y la sobremedida de
acabado en profundidad, así como el radio de la hta. de desbaste. Los
puntos de profundización son además también puntos de partida para
el desbaste.
8 Profundidad de paso Q10 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza (signo "-" cuando la dirección de mecanizado es
negativa)
8 Avance al profundizar Q11: Avance al profundizar en
mm/min
8 Número de hta. de desbaste Q13: Número de la hta.
de desbaste
Ejemplo: Frases NC
N58 G121 PRETALADRADO
Q10=+5 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q13=1 ;HERRAMIENTA DE DESBASTE
X
Y
En una frase T, el TNC no tiene en cuenta el valor delta
programado DR para el cálculo de los puntos de
profundización.
En lugares estrechos el TNC no puede pretaladrar con una
herramienta que sea mayor que la herramienta de
desbaste.
