186 6 Programación: Programar contornos
6.4 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas car
te
sianas

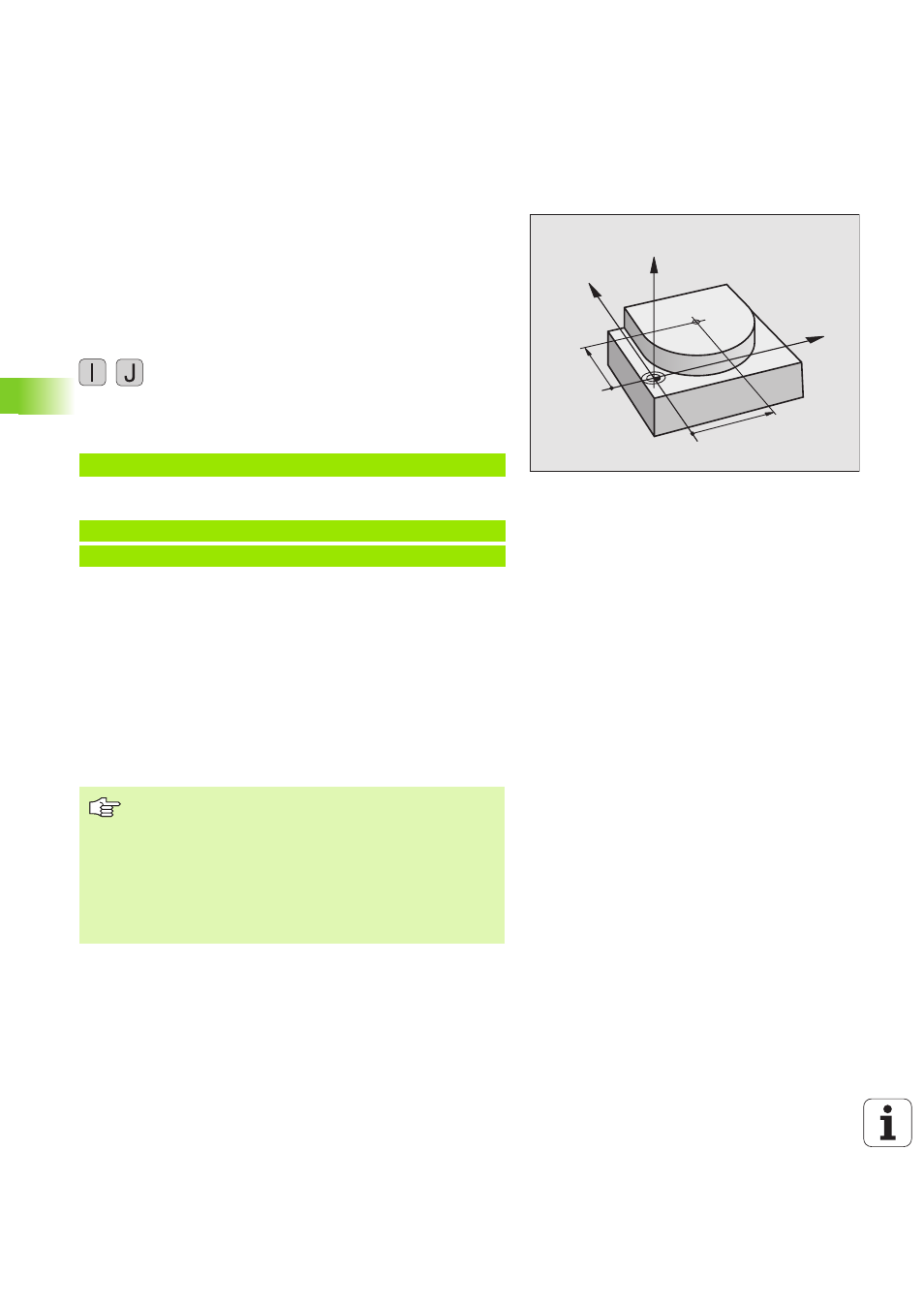

Punto central del círculo I, J
El punto central del círculo se fija para las trayectorias circulares, que
se programan con las funciones G02, G03 o G05. Para ello
„ se introducen las coordenadas cartesianas del punto central del
círculo o
„
adoptar la última posición programada con G29 o
„ adoptar las coordenadas mediante la función posición real
Programación
8 Introducir las coordenadas para el punto central del
círculo o
para aceptar la última posición programada: introducir
G29
Ejemplo de frases NC
o
Las líneas N10 y N20 del programa no se refieren a la figura.
Validez
El punto central del círculo queda determinado hasta que se programa
un nuevo punto central del círculo. También se puede determinar un
punto central del círculo para los ejes auxiliares U, V y W.
Introducir el punto central del círculo I, J en coordenadas
incrementales
Una coordenada introducida en incremental en el punto central del
círculo se refiere siempre a la última posición programada de la
herramienta.
N50 I+25 J+25 *
N10 G00 G40 X+25 Y+25 *
N20 G29 *
Con I y J se indica una posición como centro del círculo:
La herramienta no se desplaza a dicha posición.
El centro del círculo es a la vez polo de las coordenadas
polares.
Cuando se quieren definir ejes paralelos como polo, se
pulsa primero la tecla I (J) en el teclado ASCII y a
continuación la tecla naranja del eje del correspondiente
eje paralelo.
CC
Z
Y
X
I
J
