430 13 Ciclos de palpación en los modos de funcionamiento Manual y Volante electrónico
13.7 Medición aut
o
mática de piezas
13.7 Medición automática de piezas
Resumen
El TNC dispone de tres ciclos con los que es posible medir piezas
automáticamente o fijar el punto de referencia. Para definir los ciclos,
pulsar la tecla TOUCH PROBE en los modos de funcionamiento
Programación o Posicionamiento manual.
Sistema de referencia para los resultados de
medición
El TNC emite todos los resultados de la medición en el parámetro de
resultados y en el fichero de medición en el sistema de coordenadas
activado (desplazado o/y girado/inclinado, si es preciso).

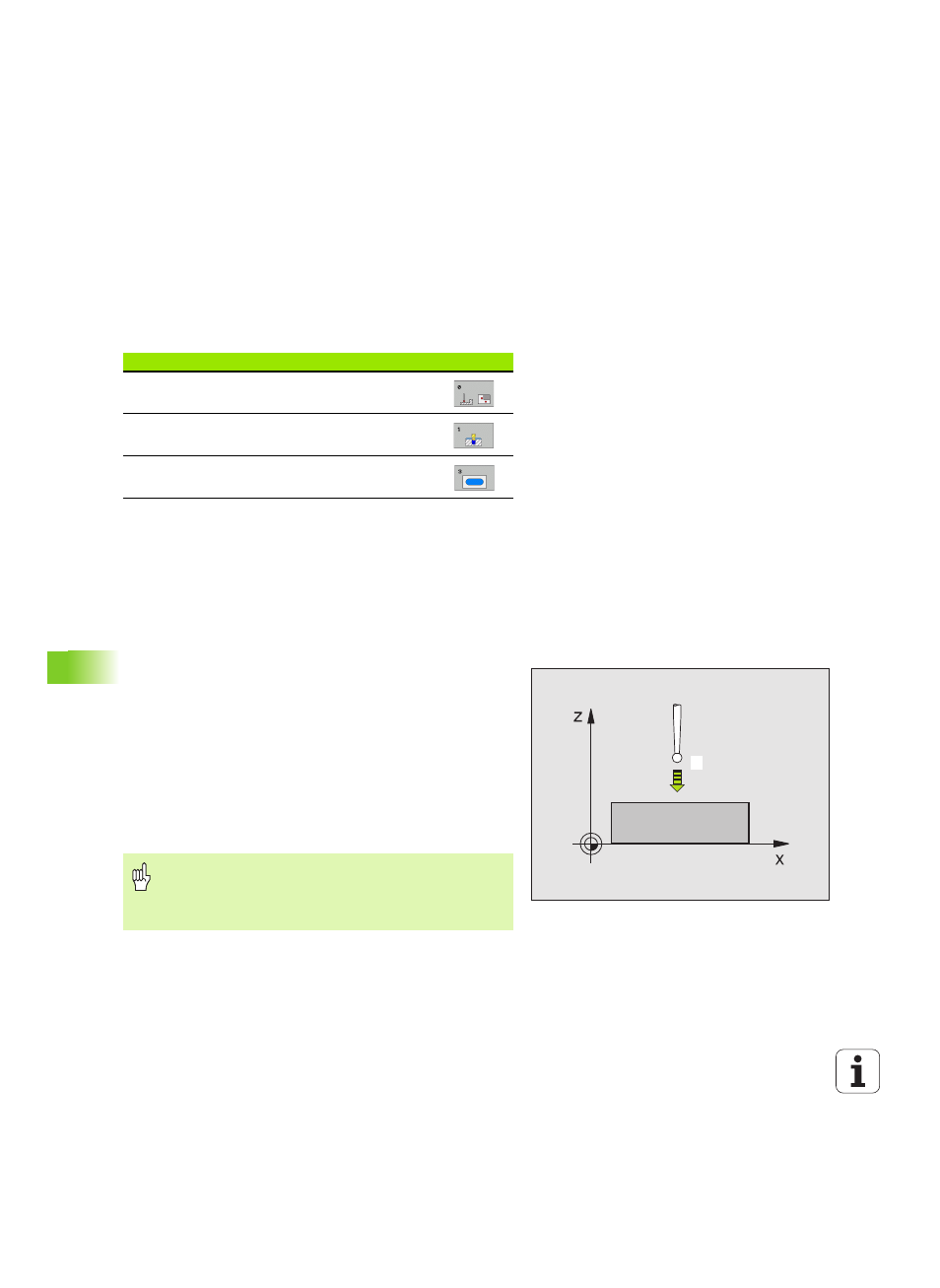

PLANO DE REFERENCIA Ciclo de palpación 0
1 El palpador se aproxima en un movimiento 3D con avance rápido
a la posición previa programada en el ciclo
1
2 A continuación el palpador ejecuta el proceso de palpación con el
avance de palpación. La dirección de palpación está determinada
en el ciclo
3 Después de que el TNC haya adoptado la posición, el sistema de
palpación retrocede al punto inicial del proceso de palpación y
memoriza las coordenadas medidas en un parámetro Q. Además
el TNC memoriza las coordenadas de la posición en la que el
palpador se encuentra en el momento de la señal de conmutación,
en los parámetros Q115 a Q119. Para los valores de estos
parámetros el TNC tiene en cuenta la longitud y el radio del vástago
Ciclo Softkey
0 medir PLANO DE REFERENCIA de una coordenada
en un eje seleccionado
1 PLANO DE REFERENCIA POLAR medir un punto,
dirección de palpación mediante ángulo
3 MEDIR Medir posición y diámetro de un taladro
1
Antes de la programación deberá tenerse en cuenta
Preposicionar el sistema de palpación de tal manera que
se evite una colisión al poner en marcha la posición
anterior programada.
