136 6 Programación: Programación de contornos
6.5 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas polar
e
s
6.5 Movimientos de trayectoria -
Coordenadas polares
Resumen
Con las coordenadas polares se determina una posición mediante un
ángulo PA y una distancia PR al polo CC anteriormente definido (
¦Á"’F˜
‡p4apmF’˜*Ȓa4"’‡:˜zÈV˜sT).
Las coordenadas polares se utilizan preferentemente para:
„ Posiciones sobre arcos de círculo
„ Planos de la pieza con indicaciones angulares, p.ej. círculo de
taladros
Resumen de los tipos de trayectoria con coordenadas polares

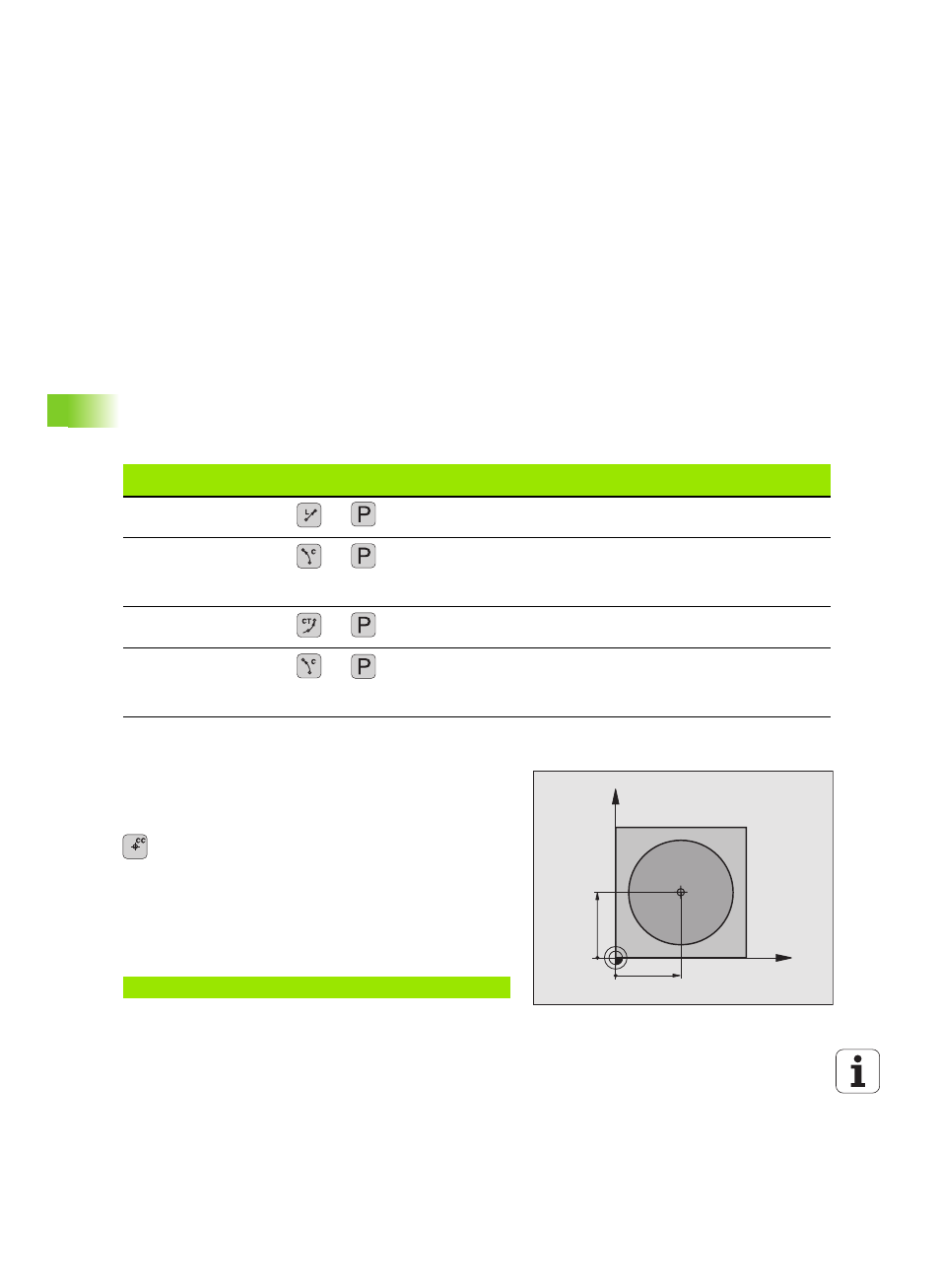

Origen de coordenadas polares: Polo CC
El polo CC se puede determinar en cualquier posición del programa de
mecanizado, antes de indicar las posiciones con coordenadas polares.
Para determinar el polo se procede igual que para la programación del
punto central del círculo CC.
8 Coordenadas CC: Introducir las coordenadas
cartesianas del polo o
Para aceptar la última posición programada: No
introducir ninguna coordenada El polo CC se
determina antes de programar las coordenadas
polares. Programar el polo CC sólo en coordenadas
cartesianas. El polo CC permanece activado hasta
que se determina un nuevo polo.
Ejemplo de frases NC
Función
Tecla de la
trayectoria
Movimiento de la hta. Introducciones precisas
Recta LP + Recta Radio polar, ángulo polar del pto.
final de la recta
Arco de círculo CP + Trayectoria circular alrededor del
punto central del círculo/polo CC
hacia el punto final del arco del
círculo. Ángulo polar del punto final del
círculo, sentido de giro
Arco de círculo CTP + Trayectoria circular tangente al
tramo anterior del contorno Radio polar, ángulo polar del
punto final del círculo
Hélice + Superposición de una trayectoria
circular con una recta Radio polar, ángulo polar del
punto final del círculo,
coordenadas del pto. final en el
eje de la hta.
12 CC X+45 Y+25
X
Y
CC
X
CC
Y
CC
