11.2 Representación del bloque en
el espacio de trabajo
Aplicación

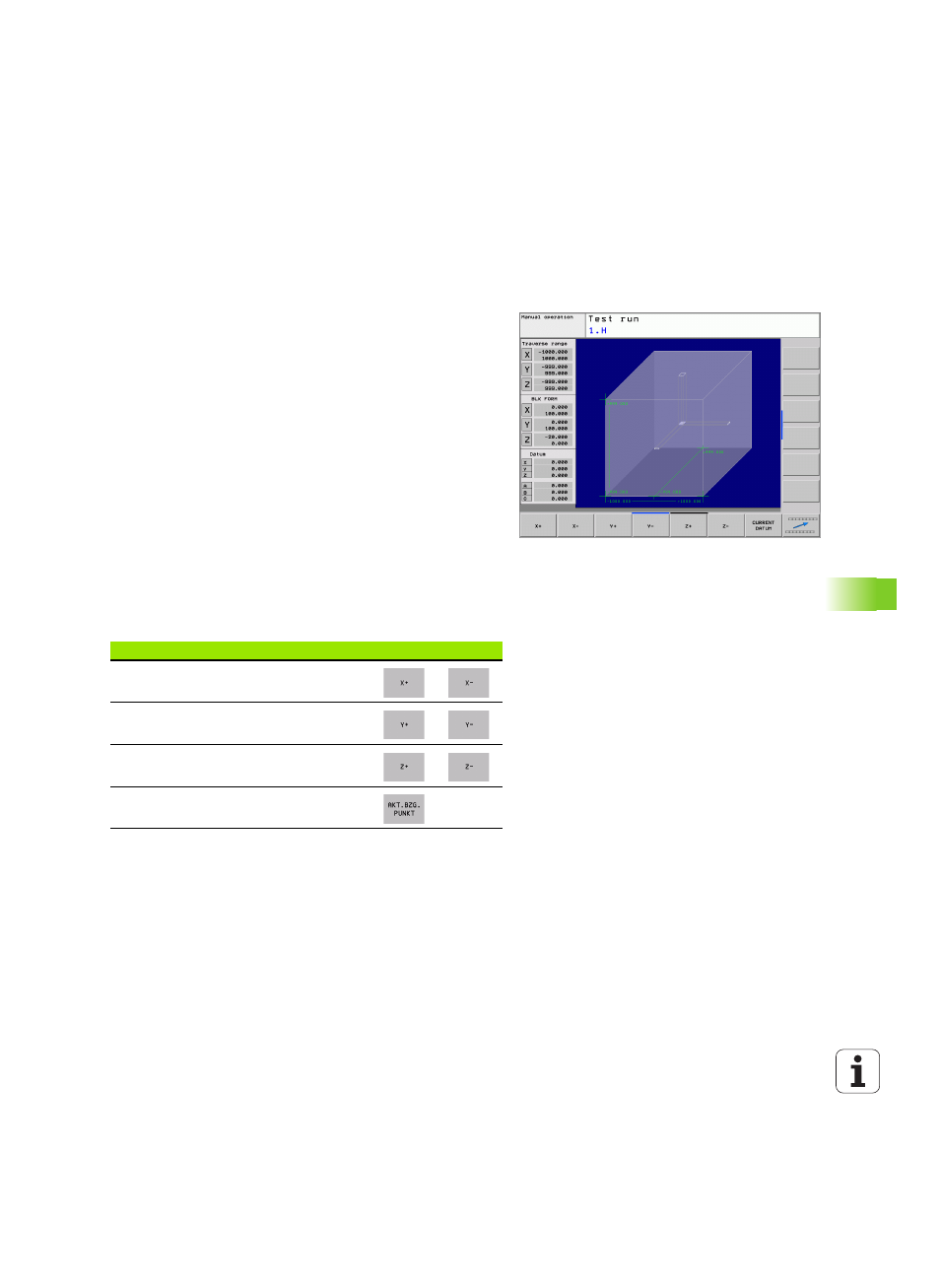

En el modo de funcionamiento Test del programa se puede comprobar
gráficamente la posición del bloque o del punto de referencia en el
espacio de la máquina y se puede activar la supervisión del espacio de
trabajo en el modo de funcionameinto Test del programa: Para ello se
pulsa las softkey Fijar pto. ref.
Un nuevo paralelógramo representa la pieza en bruto, cuyas medidas
están detalladas en la tabla FORMA BLK. El TNC toma las medidas de la
definición de la pieza en bruto del programa seleccionado. El cubo del
bloque de la pieza define el sistema de coordenadas de introducción,
cuyo punto cero se encuentra dentro del cubo del campo de
desplazamiento. Se puede visualizar la posición del punto cero activo
dentro de la zona de desplazamiento pulsando la softkey PTO. REF.
ACTIVO
.
En la supervisión de la zona de trabajo no tiene importancia la posición
de dicha zona de trabajo para el test de programa. Al activar el control
de la zona de trabajo es necesario desplazar la pieza sin mecanizar
"gráficamente", de tal manera que la pieza se encuentre dentro de la
zona de trabajo. Para ello emplear las softkeys indicadas en la tabla.
A partir de aquí es posible activar el punto de referencia actual para el
modo de funcionamiento test de programa (ver tabla siguiente, última
línea).
Función Softkeys
Desplazar la pieza sin mecanizar en
dirección X positiva/negativa
Desplazar la pieza sin mecanizar en
dirección Y positiva/negativa
Desplazar la pieza sin mecanizar en
dirección Z positiva/negativa
Visualizar el bloque en relación al pto. de ref.
fijado
