422 13 Ciclos de palpación en los modos de funcionamiento Manual y Volante electrónico
13.4 Fijar un punt
o de r
e
fe
re
ncia con palpador
es 3D
13.4 Fijar un punto de referencia con
palpadores 3D
Introducción
Las funciones para la fijación del punto de referencia en la pieza, se
seleccionan con las siguientes softkeys:
„ Fijar el punto de ref. en el eje deseado con PALPAR POS
„ Fijar la esquina como punto de ref. con PALPAR P
„ Fijar un punto central del círculo como punto de ref. con PALPAR
CC
Fijar punto de referencia en un eje cualquiera

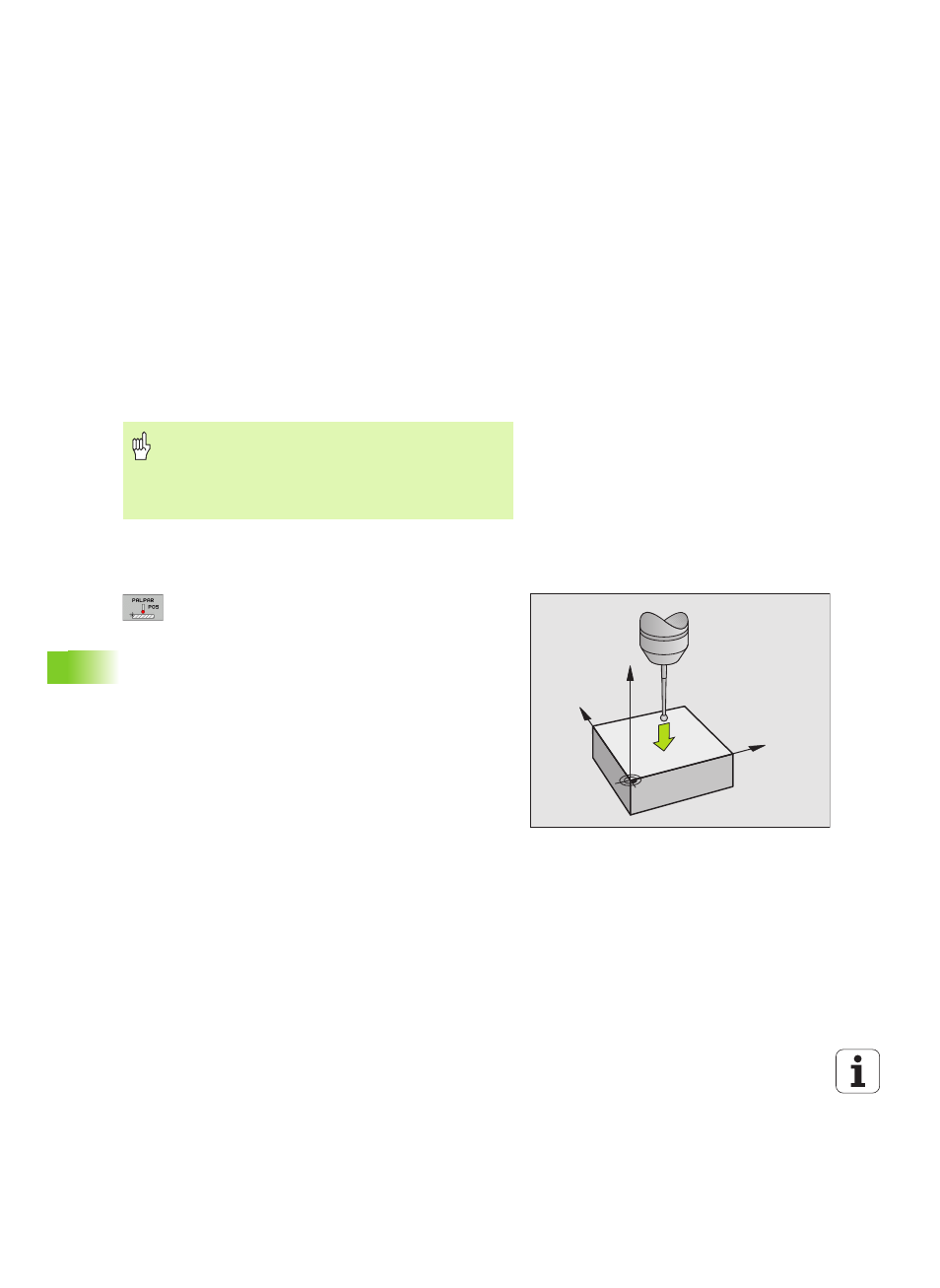

(ver fig. de la derecha)
8 Seleccionar la función de palpación: pulsar la softkey
PALPAR POS
8 Posicionar el palpador cerca del punto de palpación
8 Seleccionar simultáneamente la dirección de
palpación y el eje para los cuales se ha fijado el punto
de ref., p.ej. palpar Z en dirección Z-: Seleccionar
mediante softkey
8 Palpación: Accionar el pulsador externo de arranque
START
8 Punto de referencia : introducir la coordenada
nominal (p. ej. 0), aceptar con la softkey FIJAR PTO.
REF.
8 Finalizar la función de palpación: Pulsar la tecla FIN
Prestar atención a que, durante la activación de un punto
cero, el TNC siempre refiere los valores de palpación en el
preset activado (es decir, al punto de referencia fijado por
última vez en el modo de funcionamiento Manual), aunque
el desplazamiento del punto cero está incluido en la
visualización de la posición.
Y
X
Z
