TNC 320 de HEIDENHAIN 271
8.6 Ciclos par
a
el planeado

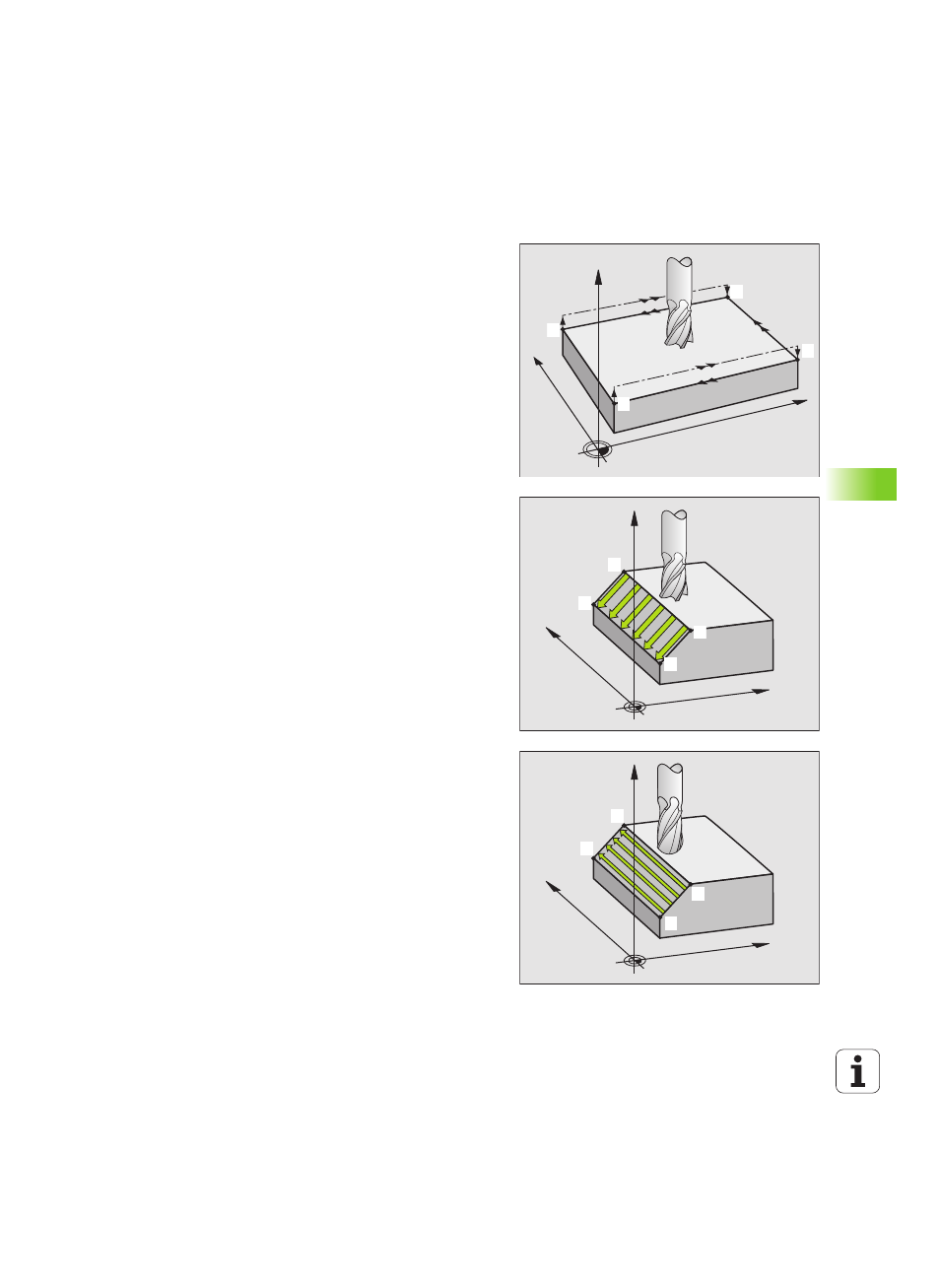

SUPERFICIE REGULAR (ciclo 231)
1 El TNC posiciona la herramienta desde la posición actual con un
movimiento lineal 3D hasta el punto inicial
1
2 A continuación la hta. se desplaza con el avance de fresado
programado sobre el punto final
2
3 Desde allí el TNC desplaza la hta. en marcha rápida FMAX según el
diámetro de la hta. en la dirección positiva del eje de la hta. y de
nuevo al punto de partida
1
4 En el punto inicial 1 el TNC desplaza la hta. de nuevo al último valor
Z alcanzado
5 A continuación el TNC traslada la herramienta en los tres ejes
desde el punto
1 en dirección al punto 4 hasta la próxima fila
6 Después el TNC desplaza la hta. hasta el punto final de esta línea.
El TNC calcula el punto final según el punto
2 y un movimiento en
dirección al punto 3
7 El planeado se repite hasta mecanizar completamente la superficie
programada
8 Al final el TNC posiciona la hta. según el diámetro de la misma
sobre el punto más elevado programado en el eje de la hta.
Dirección de corte
El punto inicial y con él la dirección de fresado son de libre elección, ya
que el TNC desplaza los cortes del punto
1 al punto 2 y recorre el
proceso completo del punto 1 / 2 al punto 3 / 4 . Se puede establecer
el punto 1 en cualquier esquina de la superficie a mecanizar.
La calidad de la superficie al utilizar una fresa cilíndrica se puede
optimizar:
„ A través del corte del filo (punto 1 de coordenadas de eje del cabezal
mayor que el punto 2 de coordenadas de eje del cabezal) en
superficies poco inclinadas.
„ A través de corte de arrastre (punto 1 de coordenadas de eje del
cabezal menor que el punto 2 de coordenadas de eje del cabezal) en
superficies fuertemente inclinadas
„ En superficies torsionadas, establecer la dirección del movimiento
principal (del punto
1 al punto 2 ) en la dirección de la inclinación más
fuerte
X
Y
Z
1 1
1 4
1 3
1 2
X
Y
Z
1 1
1 2
1 3
1 4
X
Y
Z
1 1
1 4
1 2
1 3
